A análise dinâmica está dividida em vários add-ons nos programas RFEM 6 e RSTAB 9.
- O add-on Análise modal é o add-on base, que permite realizar análises de vibração própria para modelos de barras, superfícies e volumes. É um pré-requisito para todos os outros add-ons dinâmicos.
- O add-on Método de espectro de resposta permite realizar uma análise sísmica utilizando o método multimodal de espectro de resposta. Os espectros necessários podem ser criados de acordo com as normas, definidos pelo usuário ou a partir de uma biblioteca de acelerogramas de zonas sísmicas. A partir destes, são geradas as forças estáticas equivalentes.
- O add-on Análise de resposta em frequência harmônica ainda está em desenvolvimento. O objetivo é determinar a resposta estacionária do sistema para estruturas excitadas periodicamente.
- O add-on Método de integração no tempo permite uma análise estrutural dinâmica para excitações externas. Diferentes funções excitadoras podem ser definidas em tabelas ou como uma função ao longo do tempo. Estão disponíveis métodos de cálculo lineares e não lineares.
- O objetivo do add-on Análise de pushover é determinar curvas de pushover em sistemas não lineares, calcular a curva de capacidade bilinear equivalente e comparar a capacidade de deformação existente com a necessária, considerando a capacidade de dissipação de energia.
Este manual descreve os add-ons de análise dinâmica para os programas RFEM 6 e RSTAB 9. Dado que a entrada e as funções dos add-ons são similares nos dois programas, a descrição é focada no RFEM. As explicações também se aplicam ao RSTAB. Se houver diferenças entre os programas, isso será mencionado na descrição.
Ativar Add-On

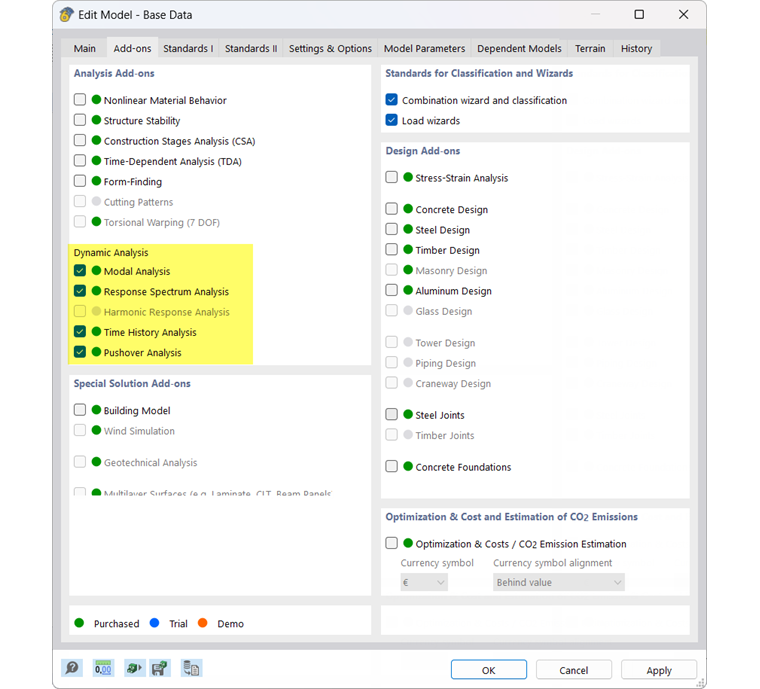

Na aba Add-Ons das Dados básicos do modelo, você pode ativar ou desativar o uso dos add-ons de análise. Um ponto verde na frente do nome do add-on indica que você possui uma licença. Um ponto laranja ou azul indica que o uso do add-on está disponível apenas como demo ou parte de uma versão de teste, com funcionalidade reduzida.
Definir Norma
Na aba Normas I dos dados básicos, você pode selecionar a norma a ser usada para a análise dinâmica (consulte também o capítulo Normas I do manual do RFEM). Os diálogos de entrada da análise dinâmica são automaticamente ajustados a esta norma.
As normas de projeto atualmente disponíveis e um resumo das funcionalidades podem ser encontrados na respectiva descrição do produto dos add-ons para análises dinâmicas.
Usar Add-On no RFEM/RSTAB

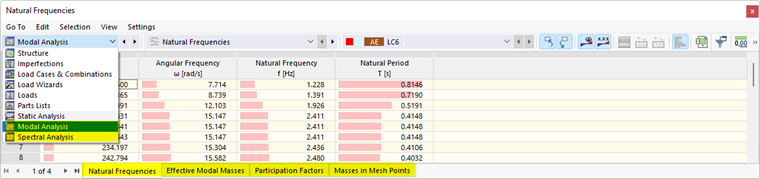

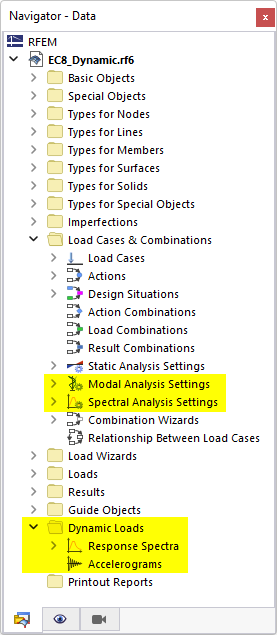

Quando você ativa um add-on de análise e define a norma, a interface do usuário é expandida com novos itens no navegador, tabelas e diálogos. Desta forma, os parâmetros da análise dinâmica estão totalmente integrados na interface do programa RFEM ou RSTAB.
