Стержни являются свойствами линий. Присвоив сечение (что также определяет материал), стержень получает жесткость. При генерации конечной элементной сети на стержнях создаются 1D-элементы.
Стержни могут быть соединены только в узлах. Если стержни пересекаются без общего узла, соединения не существует. В таких точках пересечения усилия не передаются.

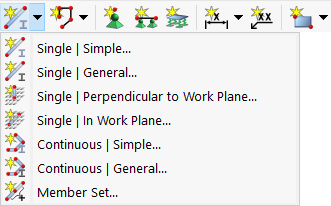

Графически стержни могут быть заданы по отдельности или последовательно. Соответствующие функции доступны через выпадающее меню.

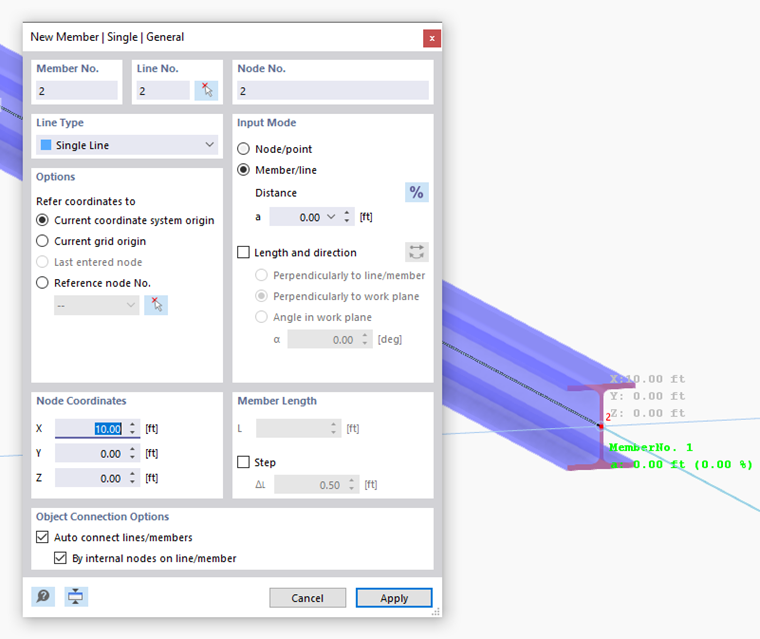

После ввода сечения (см. рисунок Новый стержень) появляется диалоговое окно, которое в зависимости от функции может быть 'простым' или 'общим'. Общий диалог предлагает расширенные возможности, такие как определение изогнутых линий или использование расстояний стержня для задания.
В стандартном случае диалоговое окно Новый стержень состоит из вкладок Основные и Сечение. Они описаны в следующих двух подразделах.
