Výpočtové diagramy

Výsledky lze zobrazit jako časovou funkci pomocí výpočtových diagramů. V záložce 'Výpočtové diagramy' v kategorii tabulek 'Přehled' jsou uvedeny všechny výpočtové diagramy, které jste definovali pro aktuální zatěžovací stav nebo kombinaci zatížení.

Výpočtové diagramy v tabulce kategorie "Přehled"

Pomocí tlačítka v tabulce 'Možnosti' lze zkontrolovat parametry libovolného výpočtového diagramu. Otevře se dialog 'Upravit výpočtový diagram'. Další možností je otevřít tento dialog pomocí kategorie 'Výpočtové diagramy' v navigátoru Data.

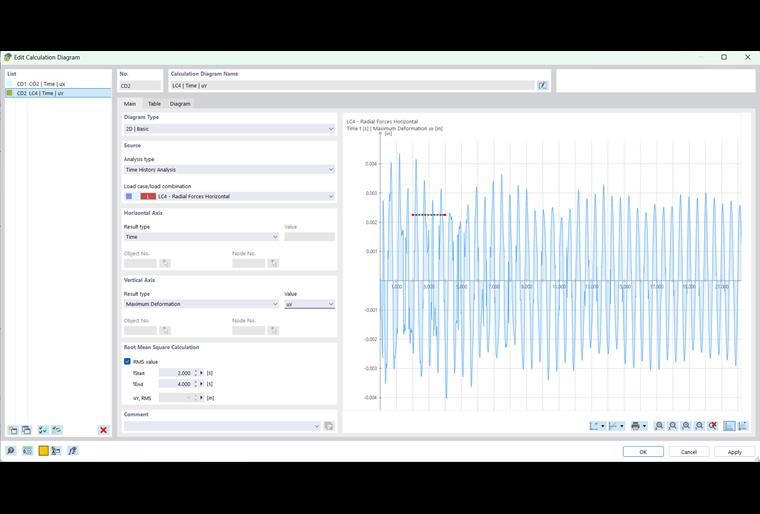

Výpočtový diagram pro časovou analýzu

Kromě typů výsledků statické analýzy nabízí seznam také další možnosti pro časovou analýzu:

• Uzly - zrychlení
• Uzly - rychlosti
• Časový krok
• Čas

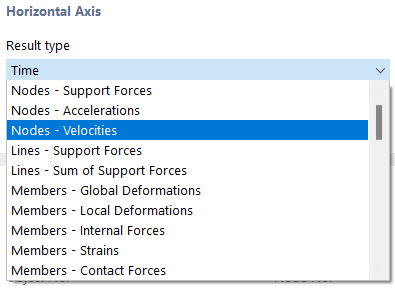

Výběr typu výsledků pro průběh výpočtu

Pokud je zaškrtnuto políčko a je zadán počáteční a koncový čas, může se volitelně zobrazit střední kvadratická hodnota (SMV). QMW se vypočítá následovně:

Pro výpočet se použijí datové body mezi zadanými časy. MV se ve výpočtovém diagramu zobrazí jako linie, zatímco vypočítaná hodnota se zobrazí vedle vstupních údajů.

V záložce 'Tabulka' jsou uvedeny hodnoty, které byly spočítány v jednotlivých časových krocích a iteracích.

Tabulkové hodnoty ve výpočtovém diagramu

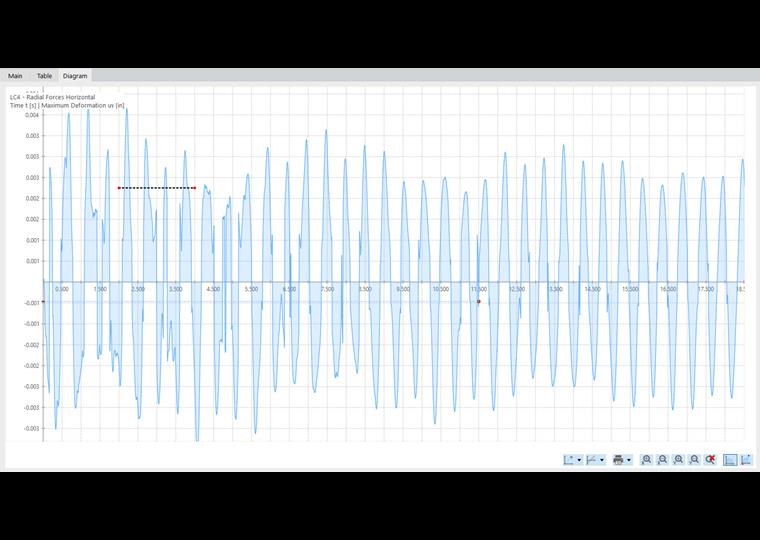

Výpočtový diagram se zobrazí zvětšený v záložce 'Diagram'.

Výpočtový diagram ve zvětšeném pohledu
