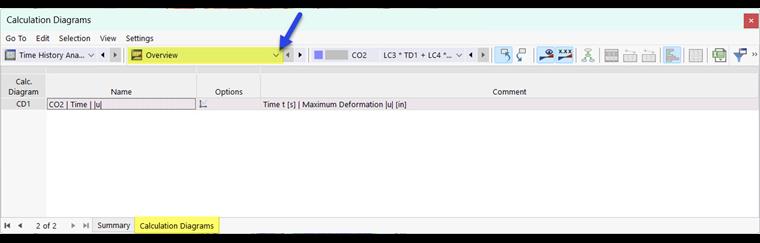

Les résultats peuvent être affichés sous forme de fonction dans le temps à l'aide des diagrammes de calcul. L'onglet « Diagrammes de calcul » de la catégorie du tableau « Aperçu » répertorie tous les diagrammes de calcul que vous avez définis pour le cas de charge ou la combinaison de charges en cours.
Le bouton

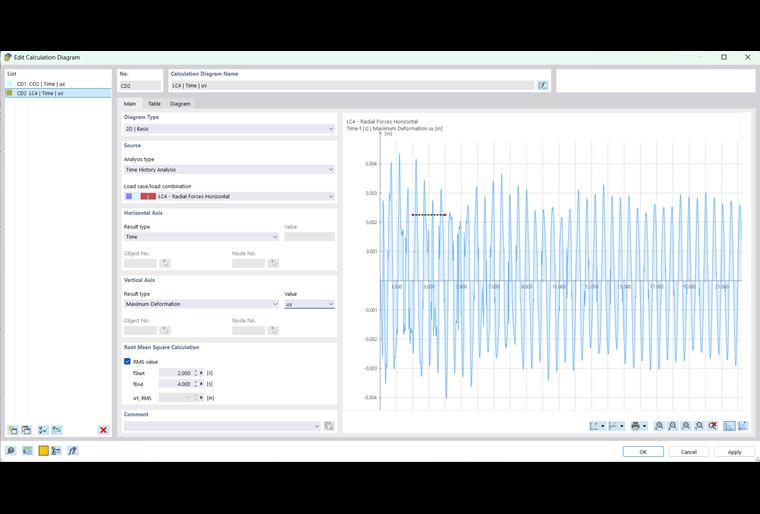

dans la colonne « Options » vous permet de vérifier les paramètres d'un diagramme de calcul. La boîte de dialogue « Modifier le diagramme de calcul » s'affiche. Vous pouvez également utiliser la catégorie « Diagrammes de calcul » dans le Navigateur - Données pour ouvrir cette boîte de dialogue.

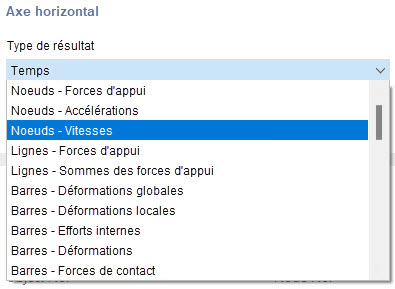

Outre les types de résultats de l'analyse statique, la liste offre des options spécifiques pour l'analyse de l'historique de temps :
- Nœuds - Accélérations
- Nœuds - Vitesses
- Pas de temps
- Temps
La moyenne quadratique peut éventuellement être affichée lorsque la case est cochée et qu'un temps de début et de fin est spécifié. La moyenne quadratique est calculée comme suit :
Les points de données entre les moments spécifiés sont utilisés pour le calcul. La moyenne quadratique est affichée sous forme de ligne dans le diagramme de calcul, tandis que la valeur calculée est affichée à côté des données d'entrée.

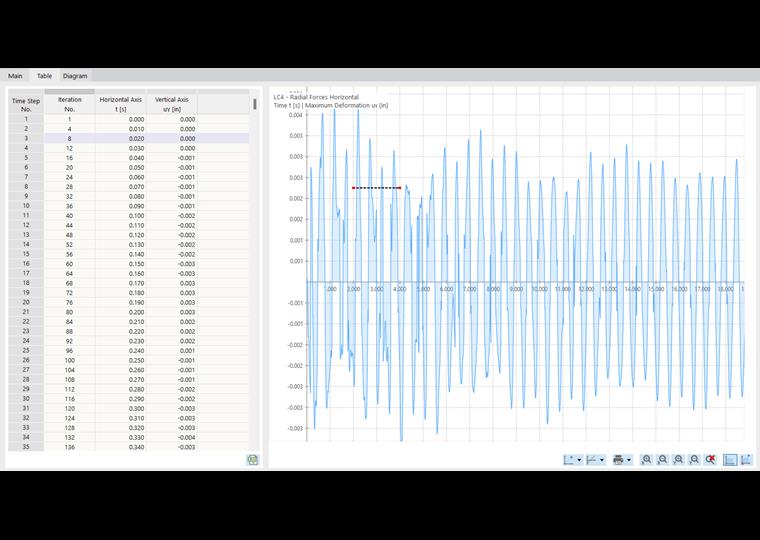

L'onglet « Tableau » répertorie les valeurs calculées dans les pas de temps et les itérations individuels.
Le diagramme de calcul est affiché en agrandi dans l'onglet « Diagramme ».
