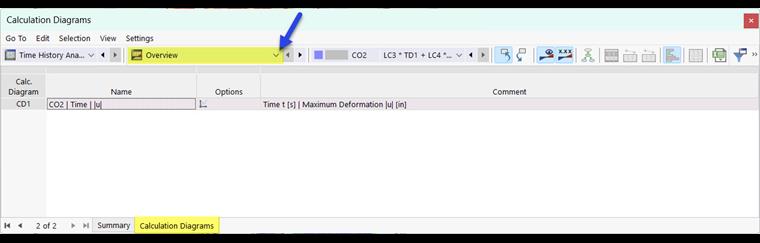

Wyniki można wyświetlić jako funkcje w czasie za pomocą wykresów obliczeniowych. Zakładka 'Wykresy obliczeń', w tabeli 'Przegląd' zawiera wszystkie wykresy obliczeń, które zostały zdefiniowane dla bieżącego przypadku obciążenia lub kombinacji obciążeń.
Za pomocą przycisku
w tabeli 'Opcje' można sprawdzić parametry dowolnego wykresu obliczeniowego. Pojawi się okno dialogowe 'Edytować wykres obliczeń'. Okno to można też otworzyć za pomocą kategorii 'Wykresy obliczeń' w Nawigatorze - Dane.

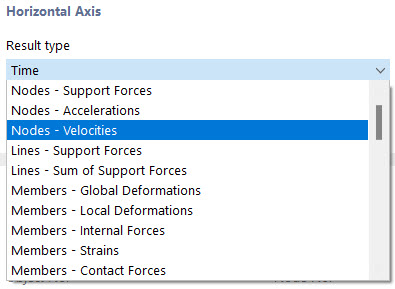

Oprócz typów wyników analizy statycznej na liście dostępne są określone opcje dla analizy historii czasowej:
- Węzły - Przyspieszenia
- Węzły - Prędkości
- Krok czasowy
- Czas
Opcjonalnie można wyświetlić średnią kwadratową (SMV) po zaznaczeniu pola wyboru i wprowadzeniu czasu rozpoczęcia i zakończenia. QMW oblicza się w następujący sposób:
Do obliczeń wykorzystywane są punkty danych między określonymi czasami. Na wykresie obliczeniowym wyświetlana jest linia w postaci linii, a obliczona wartość jest wyświetlana obok danych wejściowych.

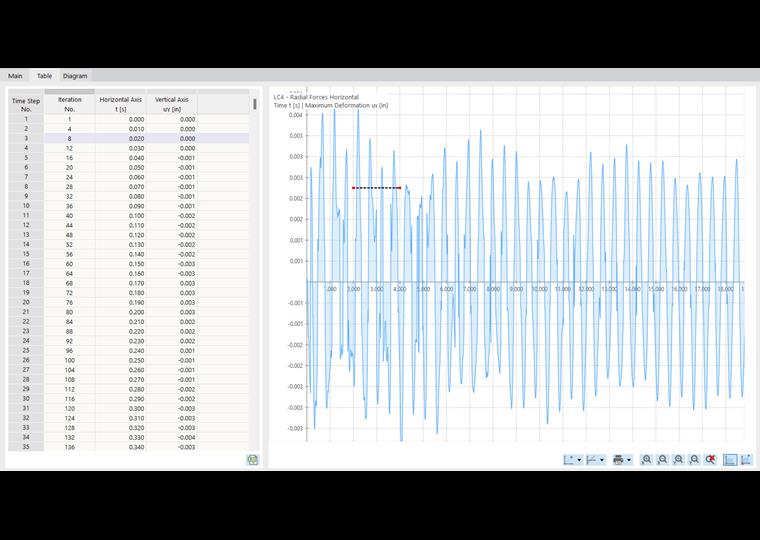

W zakładce 'Tabela' wyświetlane są wartości, które zostały obliczone w poszczególnych krokach czasowych i iteracjach.

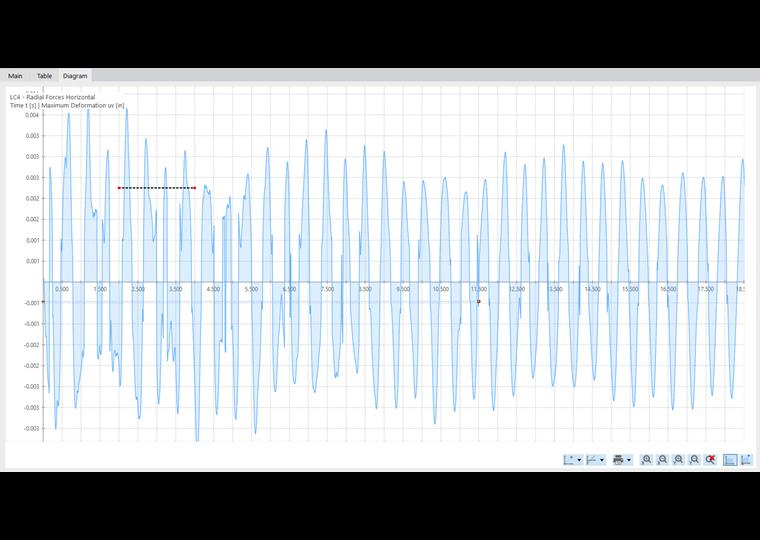

Wykres obliczeń wyświetlany jest w powiększeniu w zakładce 'Wykres'.
