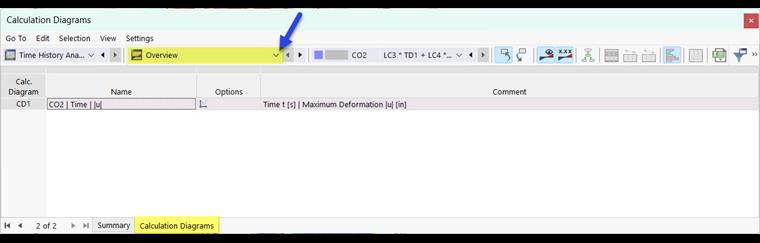

Os resultados podem ser apresentados em função do tempo utilizando os diagramas de cálculo. O separador 'Diagramas de cálculo' da categoria de tabela 'Vista geral' lista todos os diagramas de cálculo que definiu para o actual caso de carga ou combinação de carga.
Utilize o botão

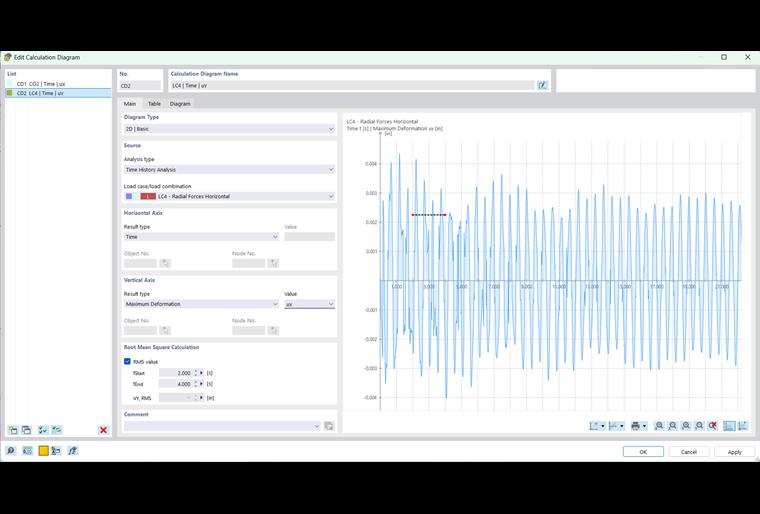

disponível na tabela 'Opções' para verificar os parâmetros de qualquer diagrama de cálculo. Aparece a caixa de diálogo 'Editar diagrama de cálculo'. Em alternativa, utilize a categoria 'Diagramas de cálculo' no Navegador - Dados para abrir esta caixa de diálogo.

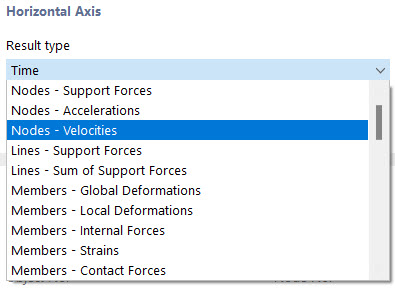

Além dos tipos de resultados da análise estática, a lista oferece opções específicas para a análise de histórico de tempo:
- Nós - acelerações
- Nós - velocidades
- Intervalo de tempo
- Hora
A quadrícula (SMV) pode ser exibida opcionalmente quando é selecionada a caixa de seleção e são especificados um tempo de início e fim. O QMW é calculado da seguinte forma:
Para o cálculo, são utilizados os pontos de dados entre os tempos especificados. O MV é apresentado como uma linha no diagrama de cálculo, enquanto o valor calculado é apresentado ao lado dos dados de entrada.

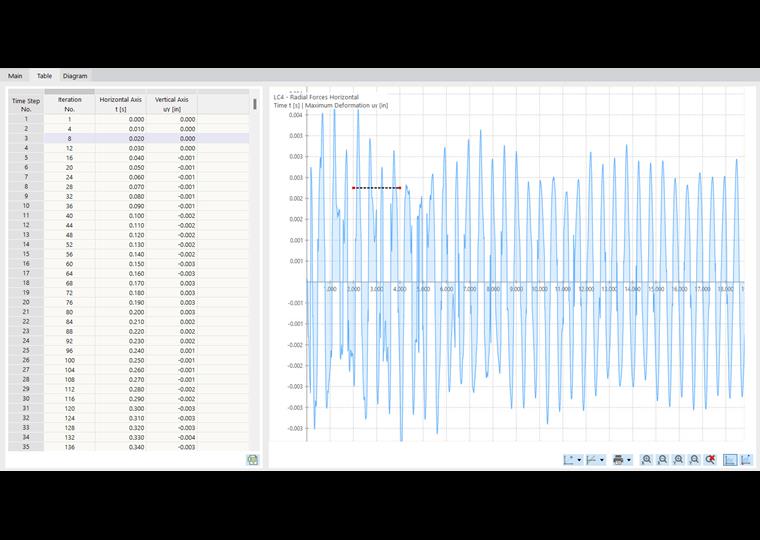

O separador 'Tabela' lista os valores que foram calculados nos intervalos de tempo e iterações individuais.

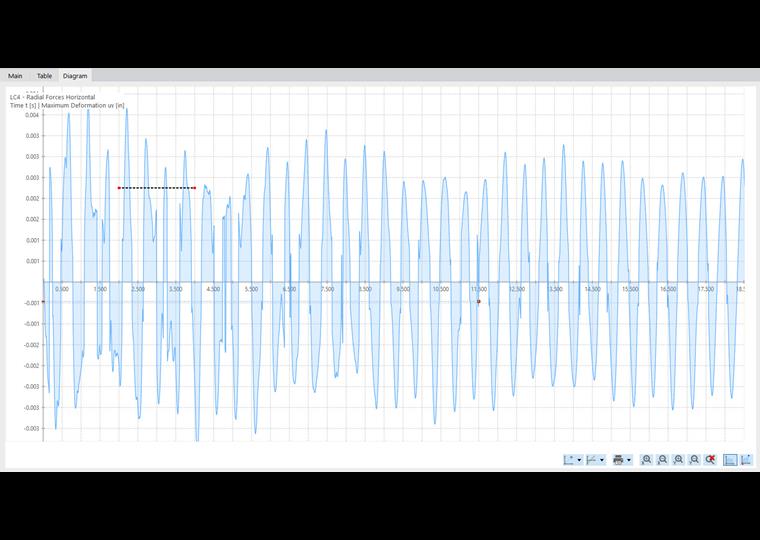

O diagrama de cálculo é apresentado ampliado no separador 'Diagrama'.
