Los resultados se pueden mostrar como una función a lo largo del tiempo utilizando los Diagramas de cálculo. La pestaña 'Diagramas de cálculo' de la categoría de tabla 'Vista general' enumera todos los diagramas de cálculo que ha definido para el caso de carga o combinación de carga actual.
Utilice el botón

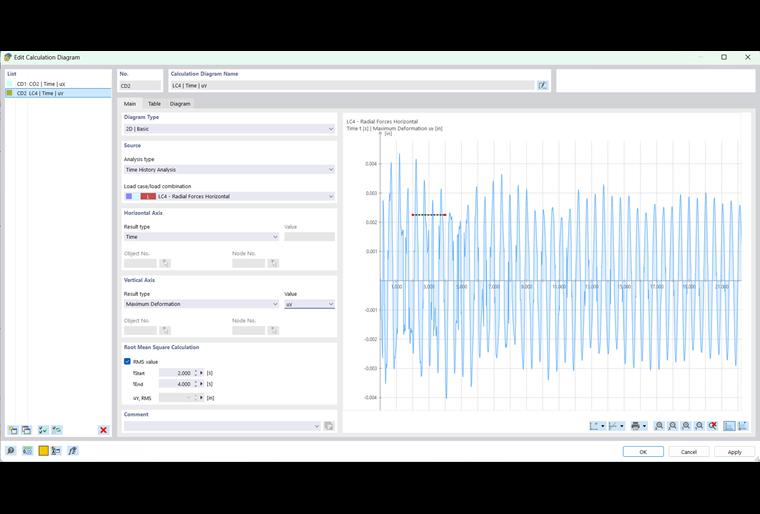

disponible en la tabla 'Opciones' para comprobar los parámetros de cualquier diagrama de cálculo. Aparece el cuadro de diálogo 'Editar diagrama de cálculo'. Alternativamente, utilice la categoría Diagramas de cálculo en el Navegador - Datos para abrir este cuadro de diálogo.

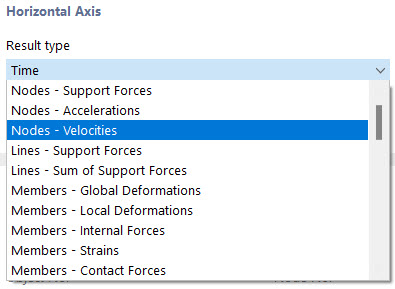

Además de los tipos de resultados del análisis estático, la lista proporciona opciones específicas para el análisis en el dominio del tiempo:
- Nudos - Aceleraciones
- Nudos - Velocidades
- Paso de tiempo
- Horario
La media cuadrática (SMV) se puede mostrar opcionalmente cuando se selecciona la casilla de verificación y se especifica una hora de inicio y una hora de finalización. El QMW se calcula de la siguiente manera:
Los puntos de datos entre los tiempos especificados se utilizan para el cálculo. La MV se muestra como una línea en el diagrama de cálculo, mientras que el valor calculado se muestra junto a los datos de entrada.

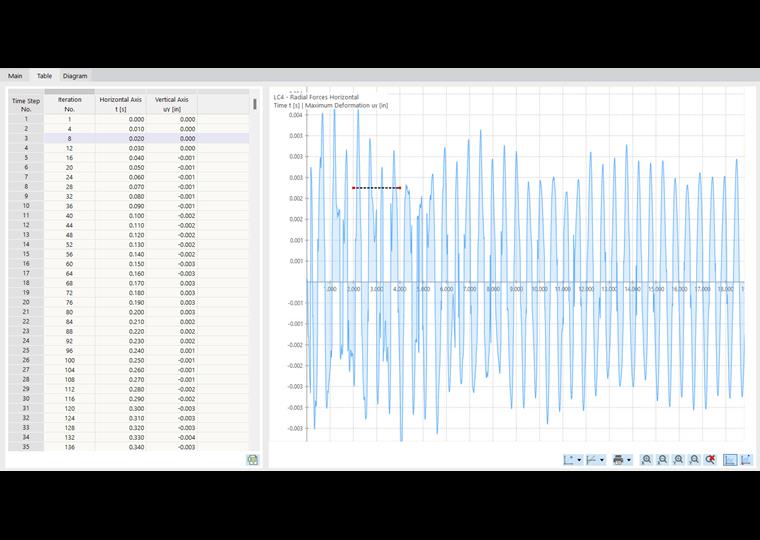

La pestaña 'Tabla' enumera los valores que se calcularon en los pasos de tiempo individuales y las iteraciones.

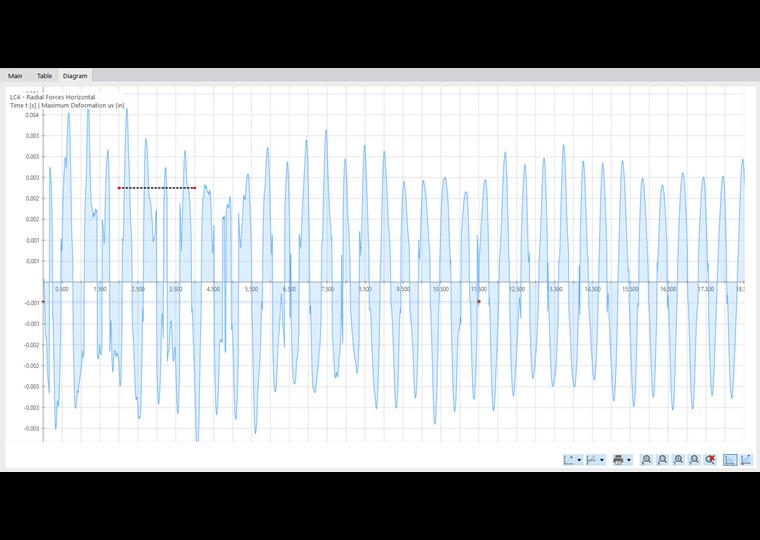

El diagrama de cálculo se muestra ampliado en la pestaña 'Diagrama'.
