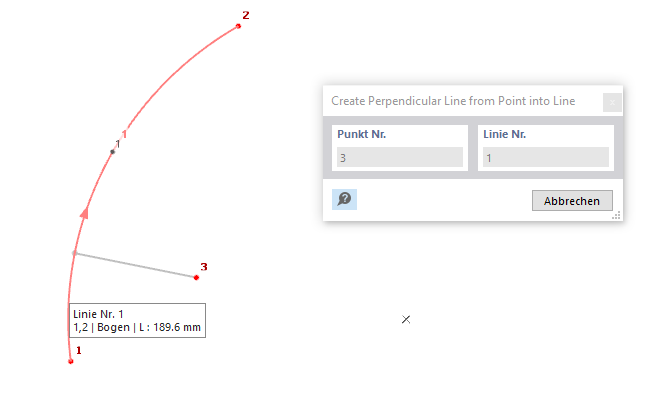

Per creare una linea perpendicolare da un punto a una linea, fare clic sul pulsante
e selezionare il punto e quindi la linea. Se sono possibili più linee perpendicolari alla linea selezionata, verrà creata quella più vicina al puntatore del mouse. In alternativa, utilizzare il pulsante
nella barra degli strumenti CAD.
