Lancer le calcul
Dans le programme RWIND 3, vous pouvez démarrer le calcul avec les options suivantes :
- Sélectionnez Lancer le calcul dans le menu "Simulation".
- Sélectionnez Calculer les résultats dans la Barre d'édition.

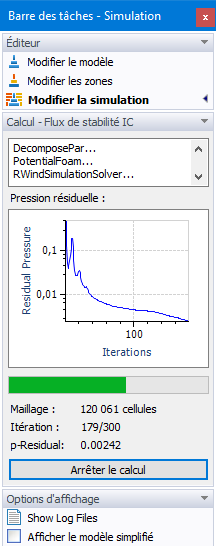

Vous pouvez suivre la progression de la génération du maillage et du calcul dans le panneau.
La simulation détermine de manière itérative la "Pression résiduelle" jusqu'à ce que le critère de convergence soit satisfait ou que le nombre maximum d'itérations soit atteint. Ces limites sont contrôlées par les paramètres de "Simulation" (voir le chapitre Écoulement stationnaire).

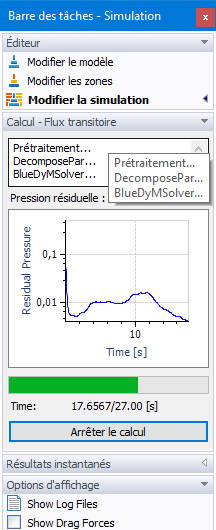

Dans RWIND 3 Pro, la simulation du calcul transitoire exécute le calcul en couches temporelles jusqu'au temps final, selon les paramètres de calcul ; voir le chapitre Écoulement transitoire.
Arrêter le calcul
Vous pouvez interrompre la simulation à tout moment en cliquant sur le bouton
, par exemple, pour obtenir les résultats à une pression résiduelle spécifique ou lorsqu'il n'y a pas de convergence. Les résultats sont alors créés pour l'itération actuelle (c'est-à-dire, l'itération suivante après l'interruption) et seront disponibles pour évaluation.

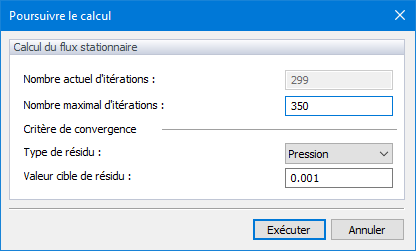

Pour poursuivre le calcul, cliquez sur "Continuer le calcul d'écoulement stationnaire" dans le panneau. Cette fonction est également disponible lorsque la simulation est accomplie normalement. Dans la boîte de dialogue Continuer le calcul, vous pouvez alors spécifier la nouvelle limite d'itérations et/ou le critère de convergence.
Cela signifie que vous pouvez interrompre le calcul à tout moment, regarder les résultats intermédiaires et continuer la simulation si vous le souhaitez. Vous pouvez également augmenter le nombre d'itérations maximum si le calcul a été terminé sans avoir atteint la pression résiduelle indiquée. Notez que la fonction "Continuer le calcul" n'est pas disponible après avoir fermé le projet.
Si la fonction
n'arrête pas le calcul dans les 30 secondes, le texte du bouton change en
. Vous pouvez alors utiliser ce bouton pour annuler la simulation. La fonction "Annuler le calcul" est également disponible dans le menu Simulation. Elle met immédiatement fin à tous les processus de calcul en cours et supprime les fichiers temporaires. Aucun résultat ne sera alors disponible.

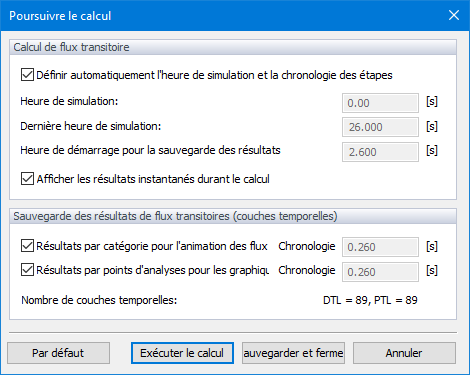

Dans la version RWIND 3Pro, il y a une boîte de dialogue Continuer le calcul transitoire. Dans la section "Calcul d'écoulement transitoire", il est possible de définir le temps cible de simulation comme "Durée finale de simulation" et le temps de début pour enregistrer les résultats.
La partie suivante contient les paramètres pour enregistrer les résultats transitoires (couches temporelles). Ici, il est possible de régler l'enregistrement des résultats pour l'animation de l'écoulement et pour les sondes ponctuelles ; dans les deux cas, le pas de temps dans lequel les résultats devraient être enregistrés est défini.
Afficher les fichiers log

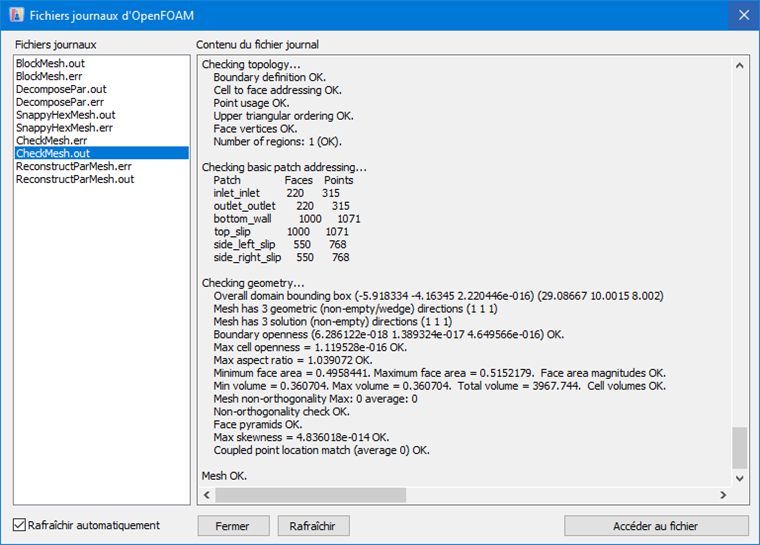

Toutes les étapes du calcul sont enregistrées dans un fichier log. Pour ouvrir ce fichier, cliquez sur l'option "Afficher les fichiers log", qui est disponible dans les Options d'affichage du panneau ou dans le menu "Simulation". La boîte de dialogue Fichiers log apparaît où vous pouvez vérifier les détails de chaque étape du calcul. Si le calcul est en cours, le contenu de la boîte de dialogue et les fichiers log sont mis à jour en continu.
En appuyant sur le bouton
, "Windows File Explorer" s'ouvre. Le répertoire de travail où se trouvent les fichiers log est affiché.
Remarques
Le temps de calcul dépend largement de la "Densité du maillage" globale (voir le chapitre Paramètres de simulation) et du "Niveau de détail" défini pour le modèle simplifié (voir le chapitre Modifier le modèle).

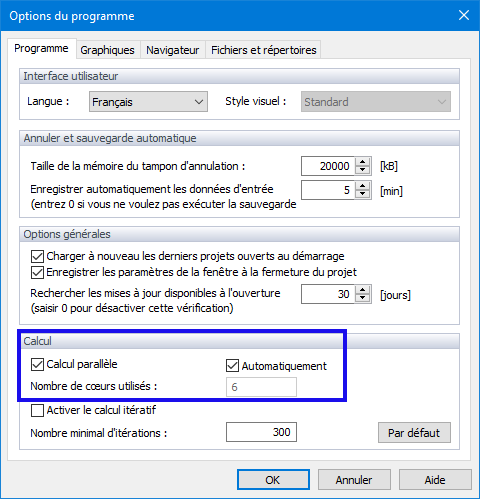

Pour un calcul efficace et rapide, RWIND applique une approche parallèle en utilisant de manière optimale les cœurs de votre ordinateur. Vous pouvez vérifier les paramètres de calcul dans la boîte de dialogue "Options du programme", accessible via le menu "Options".
Interruption et continuation du calcul
Les calculs en cours de flux stationnaire et de flux transitoire peuvent être interrompus, les résultats actuels peuvent être consultés, et puis le calcul peut continuer. Les résultats du calcul de flux stationnaire peuvent être utilisés pour la continuation des calculs de flux stationnaire et de flux transitoire.
Calcul étape par étape
Pour les utilisateurs avancés, qui ont l'habitude de travailler directement avec OpenFOAM, il y a une option dans "Options du programme" - "Programme" pour exécuter le calcul étape par étape. Ce mode arrête le calcul après chaque action du processus de calcul (parallélisation, maillage, solveur). Après l'arrêt, vous pouvez vérifier les fichiers log et éventuellement éditer les fichiers OpenFOAM dans le répertoire de travail de RWIND. Cela vous permet de contrôler OpenFOAM avec une grande variété de fonctionnalités non disponibles dans RWIND. RWIND peut alors être utilisé uniquement comme pré- et postprocesseur. Pour continuer le calcul, cliquez sur "Calculer l'étape suivante" dans la barre d'édition - Simulation.
Veuillez noter que pour les analyses OpenFOAM "en dehors" de RWIND, le support de l'équipe RWIND n'est pas disponible.
