Uruchom obliczenia
W programie RWIND 3 możesz rozpocząć obliczenia za pomocą następujących opcji:
- Wybierz Uruchom obliczenia w menu "Symulacja".
- Wybierz Oblicz wyniki w Pasek edycji.
Możesz śledzić postęp generowania siatki i obliczeń na panelu.
Symulacja iteracyjnie określa "Ciśnienie resztkowe" aż do momentu spełnienia kryterium zbieżności lub osiągnięcia maksymalnej liczby iteracji. Te ograniczenia są kontrolowane przez ustawienia "Parametry symulacji" (zob. Rozdział Przepływ stacjonarny).

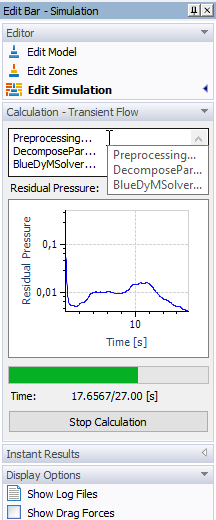

W RWIND 3 Pro symulacja obliczeń niestacjonarnych przebiega w warstwach czasowych aż do końcowego czasu, zgodnie z parametrami obliczeń; zob. Rozdział Przepływ niestacjonarny.
Zatrzymaj obliczenia
Możesz przerwać symulację w dowolnym momencie, klikając przycisk
, na przykład, aby uzyskać wyniki przy określonym ciśnieniu resztkowym lub przy braku zbieżności. Wyniki są wtedy tworzone dla bieżącej iteracji (czyli następnej iteracji po przerwaniu) i będą dostępne do oceny.

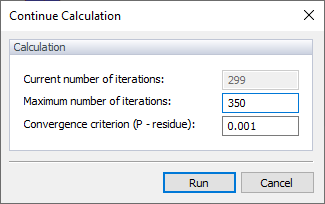

Aby kontynuować obliczenia, kliknij "Kontynuuj obliczenia przepływu stacjonarnego" na panelu. Ta funkcja jest również dostępna, gdy symulacja jest zakończona normalnie. W oknie dialogowym Kontynuuj obliczenia możesz wtedy określić nowe granice iteracji i/lub kryteria zbieżności.
Oznacza to, że możesz przerwać obliczenia w dowolnym momencie, obejrzeć wyniki pośrednie i kontynuować symulację, jeśli chcesz. Możesz także zwiększyć liczbę maksymalnych iteracji, jeśli obliczenia zakończyły się bez osiągnięcia określonego ciśnienia resztkowego. Pamiętaj, że funkcja "Kontynuuj obliczenia" nie jest dostępna po zamknięciu projektu.
Jeśli funkcja
nie zakończy obliczeń w ciągu 30 sekund, tekst przycisku zmienia się na
. Możesz wtedy użyć tego przycisku, aby przerwać symulację. Funkcja "Anuluj obliczenia" jest również dostępna w menu Symulacja. Natychmiast kończy wszystkie działające procesy obliczeniowe i usuwa pliki tymczasowe. Żadne wyniki nie będą wtedy dostępne.

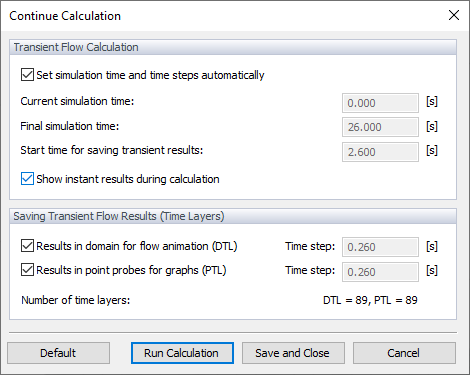

W wersji RWIND 3Pro dostępne jest okno dialogowe Kontynuuj obliczenia niestacjonarne. W sekcji "Obliczenia przepływu niestacjonarnego" można ustawić docelowy czas symulacji jako "Końcowy czas symulacji" oraz czas rozpoczęcia zapisywania wyników.
Następna część zawiera ustawienia zapisywania wyników niestacjonarnych (warstwy czasowe). Tutaj można ustawić zapisywanie wyników dla animacji przepływu i dla sond punktowych; w obu przypadkach ustawiany jest krok czasowy, w którym wyniki powinny być zapisane.
Pokaż pliki dziennika

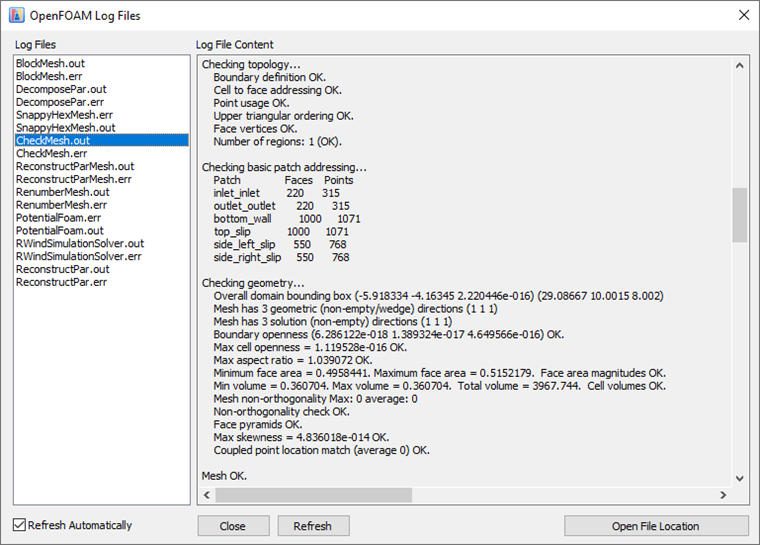

Wszystkie kroki obliczeniowe są rejestrowane w pliku dziennika. Aby otworzyć ten plik, kliknij opcję "Pokaż pliki dziennika", która jest dostępna w Opcje wyświetlania panelu lub w menu "Symulacja". Pojawia się okno dialogowe Pliki dziennika, w którym można sprawdzić szczegóły każdego kroku obliczeniowego. Jeśli obliczenia są uruchomione, zawartość okna dialogowego i pliki dziennika są ciągle aktualizowane.
Naciśnięcie przycisku
otwiera "Eksplorator plików Windows". Pokazywany jest katalog roboczy, w którym znajdują się pliki dziennika.
Uwagi
Czas obliczeń w dużej mierze zależy od globalnej "Gęstości siatki" (zob. Rozdział Parametry symulacji) oraz "Poziomu szczegółowości" ustawionego dla uproszczonego modelu (zob. Rozdział Edytuj model).

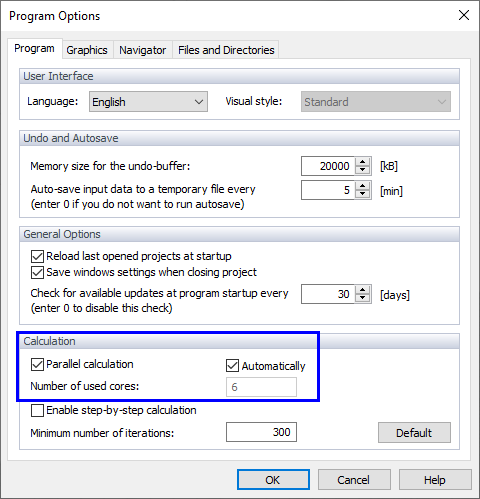

Dla efektywnych i szybkich obliczeń RWIND stosuje podejście równoległe, wykorzystując jądra twojego komputera w optymalny sposób. Możesz sprawdzić ustawienia obliczeń w oknie dialogowym "Opcje programu", do którego można uzyskać dostęp z menu "Opcje".
Przerwanie i kontynuacja obliczeń
Trwające obliczenia przepływu stacjonarnego i niestacjonarnego można przerwać, można obejrzeć bieżące wyniki, a następnie obliczenia można kontynuować. Wyniki obliczeń przepływu stacjonarnego mogą być używane do kontynuacji zarówno obliczeń przepływu stacjonarnego, jak i niestacjonarnego.
Obliczenia krok po kroku
Dla zaawansowanych użytkowników przyzwyczajonych do pracy bezpośrednio z OpenFOAM, dostępna jest opcja w "Opcjach programu" - "Program", aby uruchomić obliczenia krok po kroku. Ten tryb zatrzymuje obliczenia po każdej akcji procesu obliczeniowego (równoległość, tworzenie siatki, solver). Po zatrzymaniu można sprawdzić pliki dziennika, a nawet edytować pliki OpenFOAM w katalogu roboczym RWIND. Umożliwia to kontrolowanie OpenFOAM z szeroką gamą funkcji niedostępnych w RWIND. RWIND może być wtedy używany tylko jako pre- i postprocessor. Aby kontynuować obliczenia, kliknij "Oblicz następny krok" w Pasek edycji - Symulacja.
Prosimy wziąć pod uwagę, że dla analiz OpenFOAM "poza" RWIND wsparcie zespołu RWIND nie jest dostępne.
