Avvia il Calcolo
Nel programma RWIND 3, puoi avviare il calcolo con le seguenti opzioni: * Seleziona Avvia Calcolo dal menu "Simulazione". * Seleziona Calcola Risultati nella Barra di Modifica.
@image029312@
Puoi seguire la progressione della generazione della mesh e del calcolo nel pannello.
@image029313@
La simulazione determina iterativamente la "Pressione Residua" finché il criterio di convergenza non è soddisfatto o fino a quando non viene raggiunto il numero massimo di iterazioni. Questi limiti sono controllati dalle impostazioni dei "Parametri di Simulazione" (vedi Capitolo Flusso Stazionario).

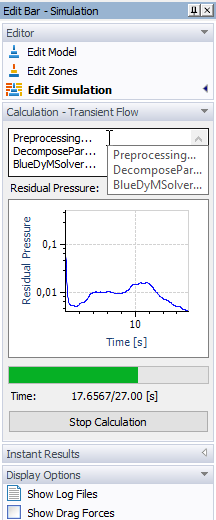

In RWIND 3 Pro, la simulazione del calcolo transitorio esegue il calcolo in strati temporali fino al tempo finale, secondo i parametri di calcolo; vedi Capitolo Flusso Transitorio.
@image029336@
@StopCalculation@ == Interrompi il Calcolo ==
Puoi interrompere la simulazione in qualsiasi momento cliccando sul pulsante
, per esempio, per ottenere i risultati a una pressione residua specifica o quando non c'è convergenza. I risultati sono quindi creati per l'iterazione corrente (cioè, l'iterazione successiva all'interruzione) e saranno disponibili per la valutazione.
@image029316@

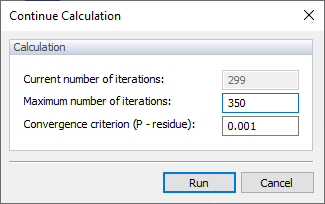

Per procedere con il calcolo, clicca "Continua Calcolo Flusso Stazionario" nel pannello. Questa funzione è disponibile anche quando la simulazione è completata normalmente. Nella finestra di dialogo Continua Calcolo, puoi quindi specificare il nuovo limite di iterazioni e/o il criterio di convergenza.
@image029326@
Ciò significa che puoi interrompere il calcolo in qualsiasi momento, osservare i risultati intermedi e continuare la simulazione se lo desideri. Puoi anche aumentare il numero massimo di iterazioni se il calcolo è stato completato senza aver raggiunto il residuo dichiarato. Nota che la funzione "Continua Calcolo" non è disponibile dopo aver chiuso il progetto.
Se la funzione
non termina il calcolo entro 30 secondi, il testo del pulsante viene modificato in
. Puoi quindi usare questo pulsante per interrompere la simulazione. La funzione "Annulla Calcolo" è disponibile anche nel menu Simulazione. Termina immediatamente tutti i processi di calcolo in esecuzione e cancella i file temporanei. Nessun risultato sarà quindi disponibile.
@image029330@

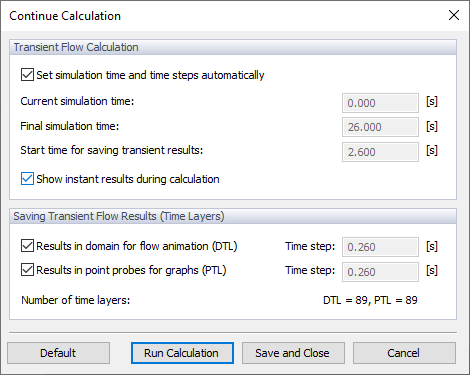

Nella versione RWIND 3Pro, c'è una finestra di dialogo Continua Calcolo Transitorio. Nella sezione "Calcolo Flusso Transitorio", è possibile impostare il tempo di simulazione obiettivo come "Tempo finale di simulazione" e l'orario di inizio per il salvataggio dei risultati.
La parte successiva contiene le impostazioni per il salvataggio dei risultati transitori (strati temporali). Qui, è possibile impostare il salvataggio dei risultati per l'animazione del flusso e per i punti sonda; in entrambi i casi, viene impostato il passo di tempo in cui i risultati dovrebbero essere salvati.
@ShowLogFiles@ == Mostra File di Log ==
@image029350@

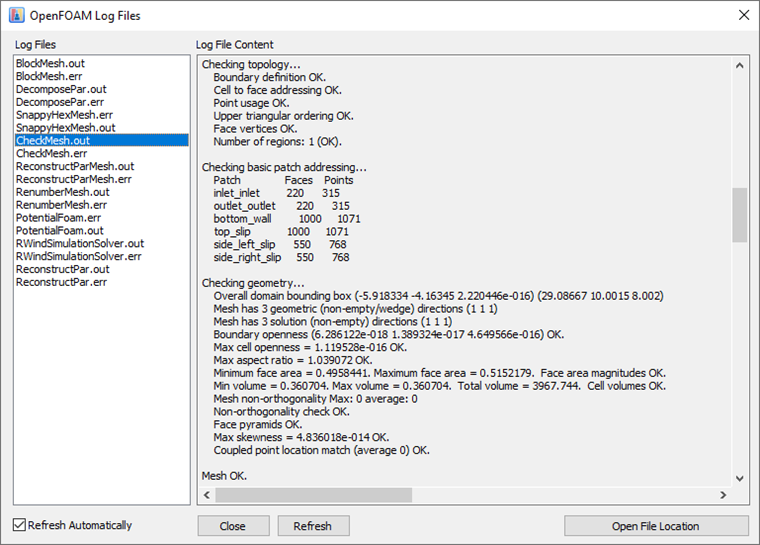

Tutti i passaggi di calcolo sono registrati in un file di log. Per aprire questo file, clicca sull'opzione "Mostra File di Log", che è disponibile nelle Opzioni di Visualizzazione del pannello o nel menu "Simulazione". Appare la finestra di dialogo File di Log dove puoi controllare i dettagli di ogni passaggio di calcolo. Se il calcolo è in esecuzione, il contenuto della finestra di dialogo e i file di log vengono aggiornati continuamente.
@image029352@
Premendo il pulsante
si apre il "Windows File Explorer". Viene mostrata la directory di lavoro dove si trovano i file di log.
Note
Il tempo di calcolo dipende in gran parte dalla "Densità della Mesh" globale (vedi Capitolo Parametri di Simulazione) e dal "Livello di Dettaglio" impostato per il modello semplificato (vedi Capitolo Modifica Modello).

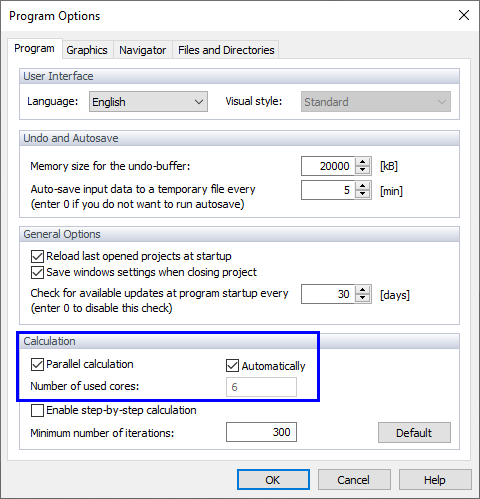

Per un calcolo efficace e veloce, RWIND applica un approccio parallelo utilizzando i core del tuo computer in modo ottimale. Puoi controllare le impostazioni di calcolo nella finestra di dialogo "Opzioni del Programma", a cui puoi accedere tramite il menu "Opzioni".
@image029383@
Interruzione e Continuazione del Calcolo
I calcoli stazionari e transitori in corso possono essere interrotti, i risultati correnti possono essere visualizzati e quindi il calcolo può continuare. I risultati del calcolo stazionario possono essere utilizzati per la continuazione di entrambi i calcoli stazionari e transitori.
Calcolo Passo per Passo
Per utenti avanzati, abituati a lavorare direttamente con OpenFOAM, c'è un'opzione nelle "opzioni del programma" - "Programma" per eseguire il calcolo passo per passo. Questa modalità interrompe il calcolo dopo ogni azione del processo di calcolo (parallelizzazione, meshatura, solver). Dopo l'arresto, puoi controllare i file di log ed eventualmente modificare i file di OpenFOAM nella directory di lavoro di RWIND. Ti consente di controllare OpenFOAM con una vasta gamma di funzionalità non disponibili in RWIND. RWIND può quindi essere utilizzato solo come pre- e postprocessore. Per continuare il calcolo, clicca su "Calcola il passo successivo" nella barra di modifica -Simulazione.
Ti preghiamo di notare che per le analisi OpenFOAM "fuori" da RWIND, il supporto del team RWIND non è disponibile.
