Iniciar Cálculo
En el programa RWIND 3, puedes iniciar el cálculo con las siguientes opciones:
- Selecciona Iniciar Cálculo en el menú "Simulación".
- Selecciona Calcular Resultados en la Barra de Edición.

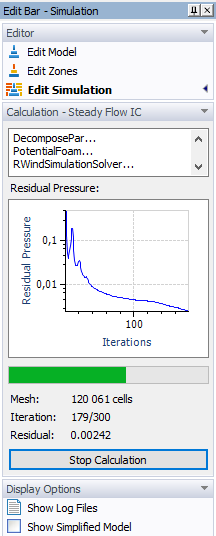

Puedes seguir el progreso de la generación de malla y el cálculo en el panel.
La simulación determina iterativamente la "Presión Residual" hasta que se cumpla el criterio de convergencia o se alcance el número máximo de iteraciones. Estos límites se controlan mediante la configuración de "Parámetros de Simulación" (ver Capítulo Flujo Estacionario).

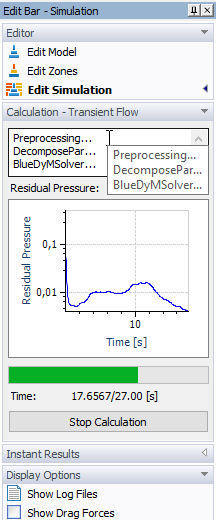

En RWIND 3 Pro, la simulación del cálculo transitorio ejecuta el cálculo en capas de tiempo hasta el tiempo final, de acuerdo con los parámetros de cálculo; ver Capítulo Flujo Transitorio.
Detener Cálculo
Puedes interrumpir la simulación en cualquier momento haciendo clic en el botón
, por ejemplo, para obtener los resultados en una presión residual específica o cuando no hay convergencia. Los resultados se crearán entonces para la iteración actual (es decir, la siguiente iteración después de la interrupción), y estarán disponibles para evaluación.

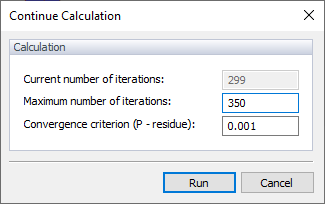

Para continuar con el cálculo, haz clic en "Continuar Cálculo de Flujo Estacionario" en el panel. Esta función también está disponible cuando la simulación se completa normalmente. En el cuadro de diálogo Continuar Cálculo, puedes especificar el nuevo límite de iteraciones y/o el criterio de convergencia.
Esto significa que puedes interrumpir el cálculo en cualquier momento, ver los resultados intermedios y continuar la simulación si lo deseas. También puedes aumentar el número de iteraciones máximas si el cálculo se terminó sin haber alcanzado el residual indicado. Ten en cuenta que la función "Continuar Cálculo" no está disponible después de haber cerrado el proyecto.
Si la función
no termina el cálculo dentro de 30 segundos, el texto del botón cambia a
. Puedes usar este botón para abortar la simulación. La función "Cancelar Cálculo" también está disponible en el menú de Simulación. Termina inmediatamente todos los procesos de cálculo en ejecución y elimina los archivos temporales. No estarán disponibles resultados entonces.

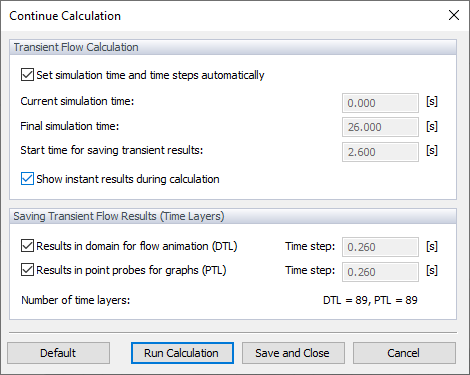

En la versión RWIND 3Pro, hay un cuadro de diálogo Continuar Cálculo Transitorio. En la sección "Cálculo de Flujo Transitorio", es posible establecer el tiempo objetivo de simulación como "Tiempo final de simulación" y el tiempo de inicio para guardar los resultados.
La siguiente parte contiene la configuración para guardar resultados transitorios (capas de tiempo). Aquí, es posible configurar el guardado de resultados para animación de flujo y para sondas de puntos; en ambos casos, se establece el paso de tiempo en el que se deben guardar los resultados.
Mostrar Archivos de Registro

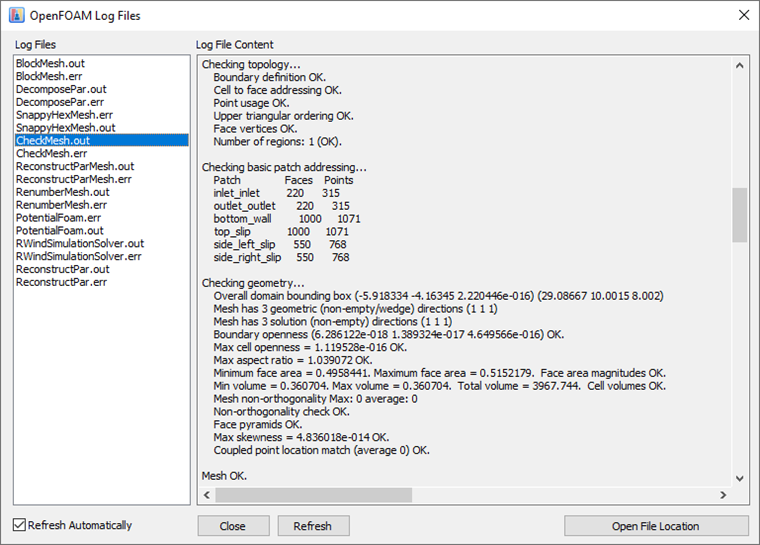

Todos los pasos de cálculo se registran en un archivo de registro. Para abrir este archivo, haz clic en la opción "Mostrar Archivos de Registro", que está disponible en las Opciones de Visualización del panel o en el menú de "Simulación". Aparece el cuadro de diálogo de Archivos de Registro donde puedes verificar los detalles de cada paso de cálculo. Si el cálculo está ejecutándose, el contenido del cuadro de diálogo y los archivos de registro se actualizan continuamente.
Presionando el botón
se abre el "Explorador de Archivos de Windows". Se muestra el directorio de trabajo donde se ubican los archivos de registro.
Notas
El tiempo de cálculo depende en gran medida de la "Densidad de Malla" global (ver Capítulo Parámetros de Simulación) y el "Nivel de Detalle" establecido para el modelo simplificado (ver Capítulo Editar Modelo).

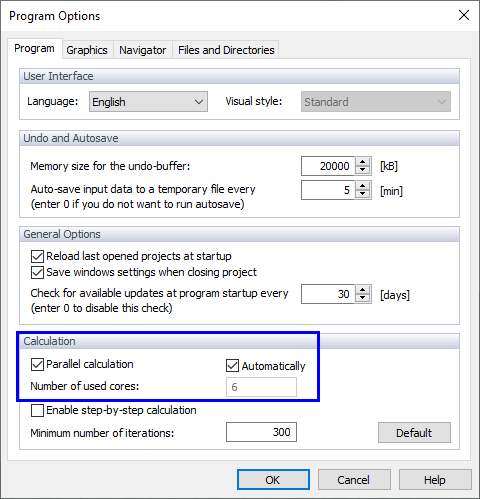

Para un cálculo eficaz y rápido, RWIND aplica un enfoque paralelo utilizando los núcleos de tu computadora de manera óptima. Puedes verificar la configuración del cálculo en el cuadro de diálogo "Opciones del Programa", al que puedes acceder a través del menú "Opciones".
Interrupción y Continuación del Cálculo
Los cálculos en curso de flujo estacionario y transitorio se pueden interrumpir, se pueden ver los resultados actuales, y luego el cálculo puede continuar. Los resultados del cálculo de flujo estacionario se pueden usar para la continuación de cálculos tanto estacionarios como transitorios.
Cálculo Paso a Paso
Para usuarios avanzados, acostumbrados a trabajar directamente con OpenFOAM, hay una opción en "Opciones del Programa" - "Programa" para ejecutar el cálculo paso a paso. Este modo detiene el cálculo después de cada acción del proceso de cálculo (paralelización, mallado, solver). Después de detenerse, puedes verificar los archivos de registro y eventualmente editar archivos de OpenFOAM en el directorio de trabajo de RWIND. Te permite controlar OpenFOAM con una amplia variedad de características no disponibles en RWIND. RWIND puede entonces ser utilizado solo como pre- y postprocesador. Para continuar el cálculo, haz clic en "Calcular el siguiente paso" en la barra de edición - Simulación.
Ten en cuenta que para análisis de OpenFOAM "fuera" de RWIND, el soporte del equipo de RWIND no está disponible.
