Berechnung starten
Im Programm RWIND 3 können Sie die Berechnung mit folgenden Optionen starten:
- Wählen Sie im Menü "Simulation" die Option "Berechnung starten".
- Wählen Sie in der Bearbeitungsleiste "Ergebnisse berechnen".

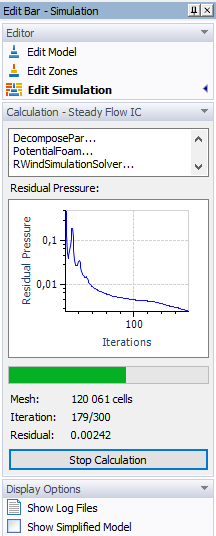

Der Verlauf der Generierung und Berechnung des Netzes kann im Panel verfolgt werden.
Der "Restdruck" wird in der Simulation iterativ ermittelt. Das Konvergenzkriterium wird dabei entweder erfüllt oder die maximale Anzahl an Iterationen wird erreicht. Diese Grenzwerte werden durch die Einstellungen "Simulationsparameter" gesteuert. Diese Einstellungen sind im Kapitel Stationäre Strömung beschrieben.
In RWIND 3 Pro wird die transiente Berechnung in Zeitschichten bis zum endgültigen Zeitpunkt gemäß den Berechnungsparametern durchgeführt. Siehe dazu auch Kapitel Transiente Strömung.
Berechnung beenden
Sie können die Simulation jederzeit unterbrechen, beispielsweise indem Sie auf die Schaltfläche
klicken. Auf diese Weise erhalten Sie die Ergebnisse bei einem bestimmten Restdruck oder bei fehlender Konvergenz. Die Ergebnisse werden dann für die aktuelle Iteration erstellt, also für die nächste Iteration nach der Unterbrechung, und stehen anschließend zur Auswertung bereit.
Um mit der Berechnung fortzufahren, klicken Sie im Bedienfeld auf "Berechnung der stationären Strömung fortsetzen". Diese Funktion ist auch verfügbar, wenn die Simulation normal durchgeführt wird. Im Dialogfeld Berechnung fortsetzen können Sie dann die neue Iterationsgrenze und/oder das Konvergenzkriterium festlegen.
Das bedeutet, dass Sie die Berechnung jederzeit unterbrechen, sich die Zwischenergebnisse ansehen und die Simulation auf Wunsch fortsetzen können. Sie können die Anzahl der maximalen Iterationen auch erhöhen, wenn die Berechnung abgeschlossen wurde, ohne das angegebene Residuum erreicht zu haben. Beachten Sie, dass die Funktion "Berechnung fortsetzen" nach Abschluss des Projekts nicht mehr verfügbar ist.
Wenn die Funktion
die Berechnung nicht innerhalb von 30 Sekunden beendet, wird der Text der Schaltfläche in
geändert. Mit dieser Schaltfläche können Sie die Simulation dann abbrechen. Die Funktion "Berechnung abbrechen" ist auch im Menü "Simulation" verfügbar. Sie beendet sofort alle laufenden Berechnungsprozesse und löscht die temporären Dateien. In diesem Fall liegen keine Ergebnisse mehr vor.

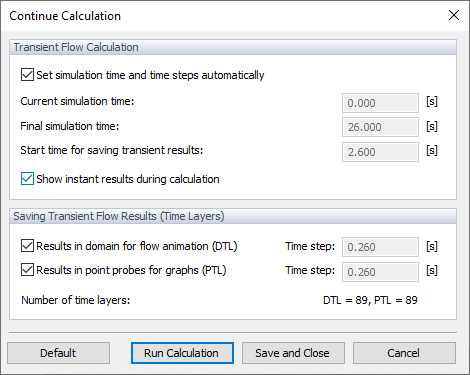

In der Version "RWIND 3Pro" gibt es ein Dialogfeld Transiente Berechnung fortsetzen. Im Abschnitt „Berechnung der transienten Strömung“ kann die Zielsimulationszeit als "Endsimulationszeit" und die Startzeit zum Speichern der Ergebnisse festgelegt werden.
Der nächste Teil enthält die Einstellungen zum Speichern transienter Ergebnisse (Zeitebenen). Hier ist es möglich, die Speicherung von Ergebnissen für die Strömungsanimation und für Punktproben einzustellen. In beiden Fällen wird der Zeitschritt festgelegt, in dem die Ergebnisse gespeichert werden sollen.
Protokolldateien anzeigen

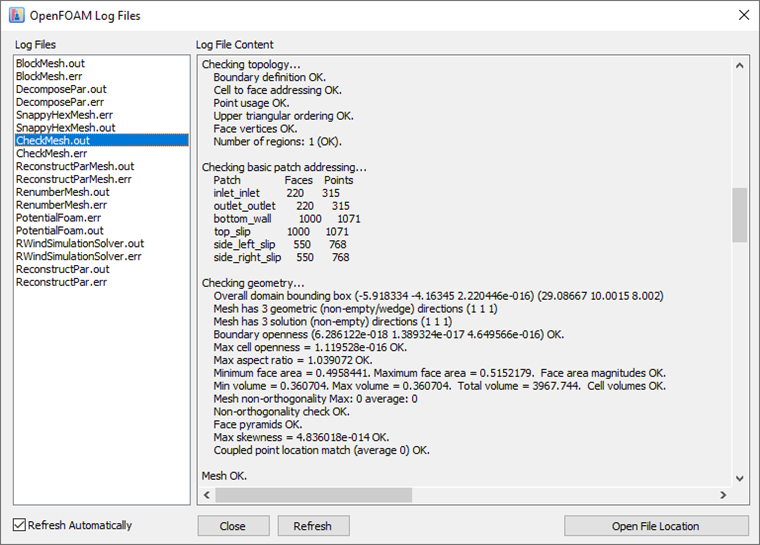

Alle Berechnungsschritte werden in einer Protokolldatei aufgezeichnet. Um diese Datei zu öffnen, klicken Sie auf die Option "Protokolldateien anzeigen", die Sie in den Anzeigeoptionen des Panels oder im Simulationsmenü finden. Es erscheint das Dialogfeld "Protokolldateien". In diesem können Sie die Details jedes Berechnungsschritts überprüfen. Während die Berechnung ausgeführt wird, werden die Inhalte des Dialogs und die Protokolldateien kontinuierlich aktualisiert.
Unterbrechung und Fortsetzung der Berechnung
Laufende Berechnungen der stationären und transienten Strömung können unterbrochen werden. Die aktuellen Ergebnisse können eingesehen und die Berechnung anschließend fortgesetzt werden. Die Ergebnisse der Berechnung der stationären Strömung können sowohl für die Fortsetzung der Berechnung der stationären Strömung als auch der transienten Strömung verwendet werden.
Schrittweise Berechnung

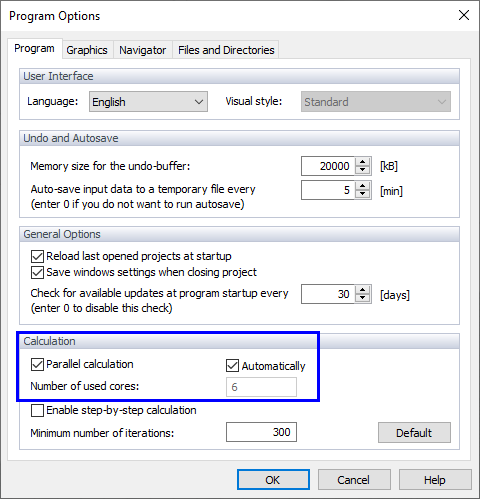

Fortgeschrittene Benutzer, die es gewohnt sind, direkt mit OpenFOAM zu arbeiten, können unter "Programmoptionen" die Wahl "Programm" treffen. Diese Option führt die Berechnung Schritt für Schritt aus. In diesem Modus wird die Berechnung nach jeder Aktion des Berechnungsprozesses (Parallelisierung, Vernetzung, Löser) gestoppt. Nach dem Stoppen können Sie die Protokolldateien überprüfen und schließlich die OpenFOAM-Dateien im Arbeitsverzeichnis von RWIND bearbeiten. So können Sie OpenFOAM mit einer Vielzahl von Funktionen steuern, die in RWIND nicht verfügbar sind. RWIND kann dann nur noch als Prä- und Postprozessor verwendet werden. Um die Berechnung fortzusetzen, klicken Sie in der Bearbeitungsleiste "Simulation" auf "Nächsten Schritt berechnen".
Bitte beachten Sie, dass für OpenFOAM-Analysen "außerhalb" von RWIND der RWIND-Team-Support nicht zur Verfügung steht.
