Spustit výpočet
V programu RWIND 3 můžete spustit výpočet pomocí následujících možností:
- V nabídce „Simulace“ vyberte možnost „Spustit výpočet“.
- V liště úprav vyberte možnost „Spočítat výsledky“.

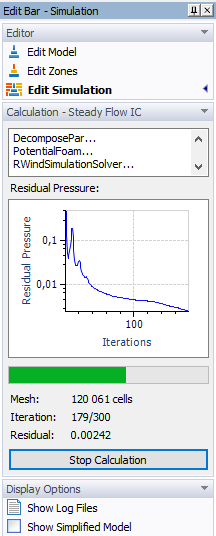

V panelu můžete sledovat průběh tvorby sítě a výpočtu.
Simulace iterativně určuje „tlakové reziduum“, dokud není splněno konvergenční kritérium nebo není dosaženo maximálního počtu iterací. Tyto limity jsou řízeny nastavením „Parametrů simulace“ (viz kapitola Stacionární proudění).

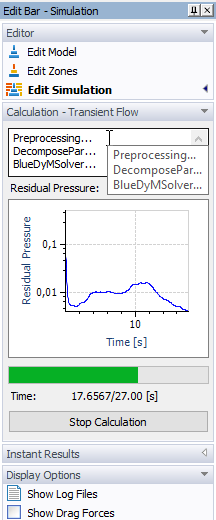

V programu RWIND 3 Pro se v rámci simulace nestacionárního výpočtu provádí výpočet v časových vrstvách až do konečného času podle parametrů výpočtu; viz kapitola Nestacionární proudění.
Přerušit výpočet
Simulaci můžete kdykoli přerušit kliknutím na tlačítko
, například pro získání výsledků při konkrétním tlakovém reziduu nebo v případě, že nedochází ke konvergenci. Výsledky se poté vytvoří pro aktuální iteraci (tj. pro iteraci následující po přerušení) a budou k dispozici pro vyhodnocení.
Chcete-li pokračovat ve výpočtu stacionárního proudění, klikněte v panelu na „Pokračovat ve výpočtu stacionárního proudění“. Tato funkce je k dispozici také v případě, že simulace proběhla normálně. V dialogu Pokračovat ve výpočtu můžete poté zadat nový limit iterací a/nebo kritérium konvergence.
To znamená, že můžete výpočet kdykoli přerušit, podívat se na průběžné výsledky a pokračovat v simulaci, pokud si to přejete. Můžete také zvýšit počet maximálních iterací, pokud byl výpočet dokončen bez dosažení stanovené reziduální hodnoty. Upozorňujeme, že funkce „Pokračovat ve výpočtu“ není k dispozici po uzavření projektu.
Pokud funkce
neukončí výpočet do 30 sekund, text tlačítka se změní na
. Tímto tlačítkem pak můžete simulaci přerušit. Funkce „Zrušit výpočet“ je k dispozici také v nabídce Simulace. Okamžitě ukončí všechny probíhající výpočetní procesy a odstraní dočasné soubory. Výsledky pak nebudou k dispozici.

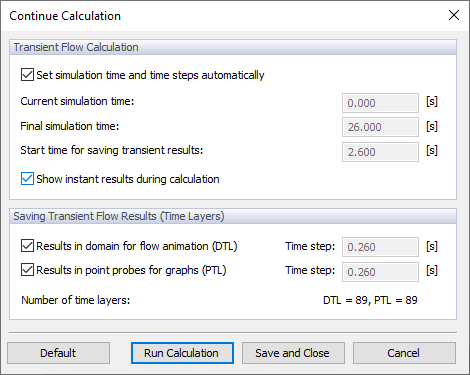

Ve verzi '''RWIND 3Pro''' je k dispozici dialog Pokračovat v nestacionárním výpočtu. V části „Nestacionární proudění“ je možné nastavit cílový čas simulace jako „Konečný čas simulace“ a čas zahájení ukládání výsledků.
Další část obsahuje nastavení pro ukládání nestacionárních výsledků (časových vrstev). Zde je možné nastavit ukládání výsledků pro animaci proudění a pro bodové sondy; v obou případech se nastavuje časový krok, ve kterém se mají výsledky ukládat.
Zobrazit soubory protokolu

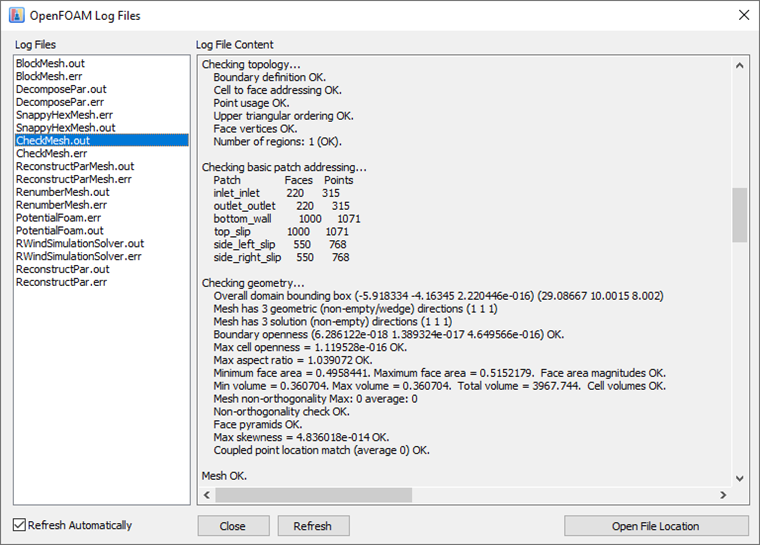

Všechny kroky výpočtu jsou zaznamenány v logovém souboru. Chcete-li tento soubor otevřít, klikněte na možnost „Zobrazit logové soubory“, která je k dispozici v Možnosti zobrazení panelu nebo v nabídce „Simulace“. Zobrazí se dialog Logové soubory, kde můžete zkontrolovat podrobnosti každého kroku výpočtu. Pokud výpočet probíhá, obsah dialogu a logové soubory se průběžně aktualizují.
Stisknutím tlačítka
otevřete „Průzkumník souborů Windows“. Zobrazí se pracovní adresář, ve kterém se nacházejí logovací soubory.
Poznámky
Doba výpočtu závisí do značné míry na globální „Hustotě sítě“ (viz kapitola Parametry simulace) a „Úrovni detailu“ nastavené pro zjednodušený model (viz kapitola Úprava modelu).

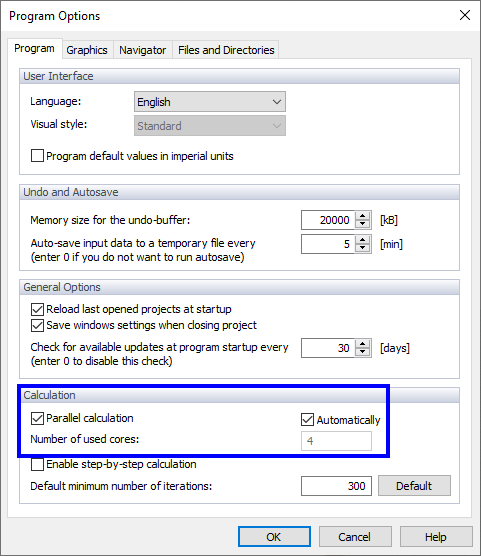

Pro efektivní a rychlý výpočet používá RWIND paralelní přístup, při kterém optimálně využívá jádra vašeho počítače. Nastavení výpočtu můžete zkontrolovat v dialogu „Možnosti programu“, který je přístupný z nabídky „Možnosti“.
Přerušení a pokračování výpočtu
Probíhající výpočty stacionárního a nestacionárního proudění lze přerušit, zobrazit aktuální výsledky a poté výpočet pokračovat. Výsledky výpočtu stacionárního proudění lze použít pro pokračování výpočtů stacionárního i nestacionárního proudění.
Výpočet krok za krokem
Pro pokročilé uživatele, kteří jsou zvyklí pracovat přímo s OpenFOAM, jsou v „Možnostech programu“ – „Program“ k dispozici možnosti spuštění výpočtu krok za krokem. Tento režim zastaví výpočet po každé akci výpočetního procesu (paralelizace, vytvoření sítě, řešič). Po zastavení můžete zkontrolovat logové soubory a případně upravit soubory OpenFOAM v pracovním adresáři RWIND. Můžete tak ovládat OpenFOAM s celou řadou funkcí, které nejsou k dispozici v programu RWIND. RWIND lze pak použít pouze jako preprocesor a postprocesor. Chcete-li pokračovat ve výpočtu, klikněte na „Spočítat další krok“ v liště úprav – Simulace.
Upozorňujeme, že pro analýzy OpenFOAM „mimo“ program RWIND není k dispozici podpora týmu RWIND.
