Průběh výsledků na průřezu

Průběhy výsledků v průřezu zobrazují výsledky v napěťových bodech průřezu. Toto zobrazení vyvoláte kliknutím na tlačítko . Je k dispozici ve výsledkových tabulkách kategorie 'Posouzení dřevěných konstrukcí' pro prutové objekty, nikoli však pro plochy.

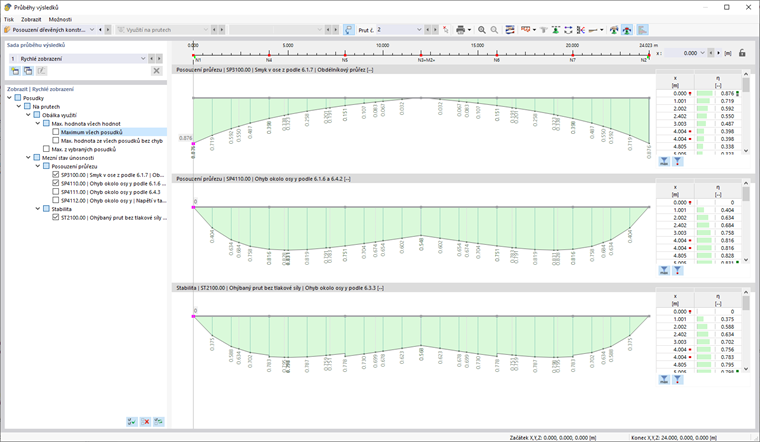

Tlačítko "Průběhy výsledků v průřezu" v panelu nástrojů tabulky

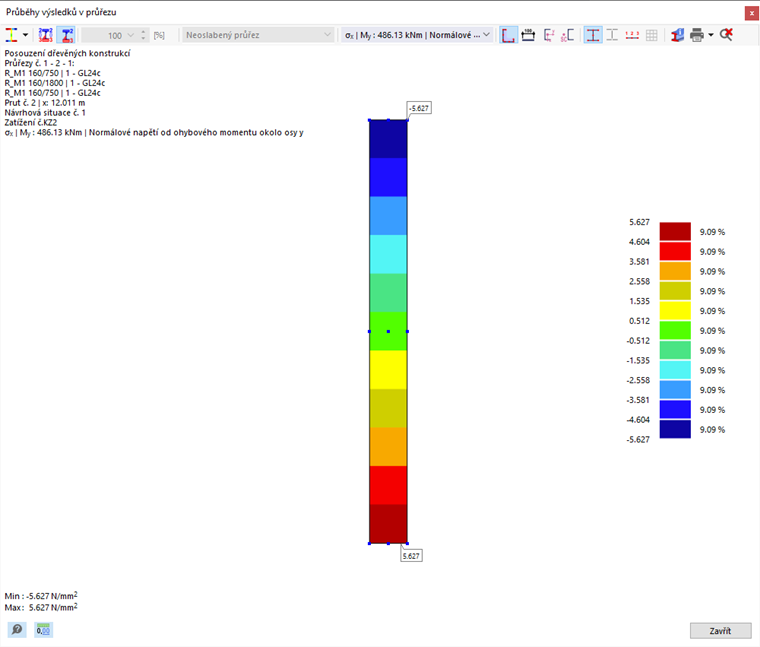

Zobrazí se okno 'Průběhy výsledků v průřezu'. Grafika zobrazuje napěťový stav, který je k dispozici pro výsledek aktuálního řádku tabulky.

Průběhy výsledků na průřezu

Grafiku můžete ovládat myší jako obvykle, například přibližovat. Funkce jsou popsány v kapitole Ovládání grafiky manuálu RFEM.

Zobrazení výsledků lze také přizpůsobit pomocí tlačítek na panelu nástrojů. Mají následující funkce:

Tlačítko	Funkce
	Rozbalovací tlačítko s možností výběru Typy výsledků
	Zobrazí a skryje hodnoty v napěťových bodech
	Zobrazí pouze extrémní hodnoty kladných a záporných výsledků
	Umožňuje škálovat průběhy výsledků pomocí faktoru v [%]
	Zobrazí a skryje obrys průřezu
	Zobrazí a skryje kótování
	Zobrazí a skryje osový systém
	Zobrazí a skryje střed smyku
	Zobrazí a skryje napěťové body
	Zobrazí a skryje číslování napěťových bodů
	Zobrazí a skryje síť KP
	Otevře okno 'Informace o průřezu'
	Umožňuje tisk aktuálního zobrazení
	Zobrazí celkový pohled na průběhy výsledků

Typy výsledků

Pomocí rozbalovacího tlačítka můžete vybrat, které výsledky se mají na průřezu zobrazit. V závislosti na posouzení jsou k dispozici následující možnosti:

• Diagram využití
• Napětí
• Jednotková napětí
• Přetvoření
• Jednotková přetvoření

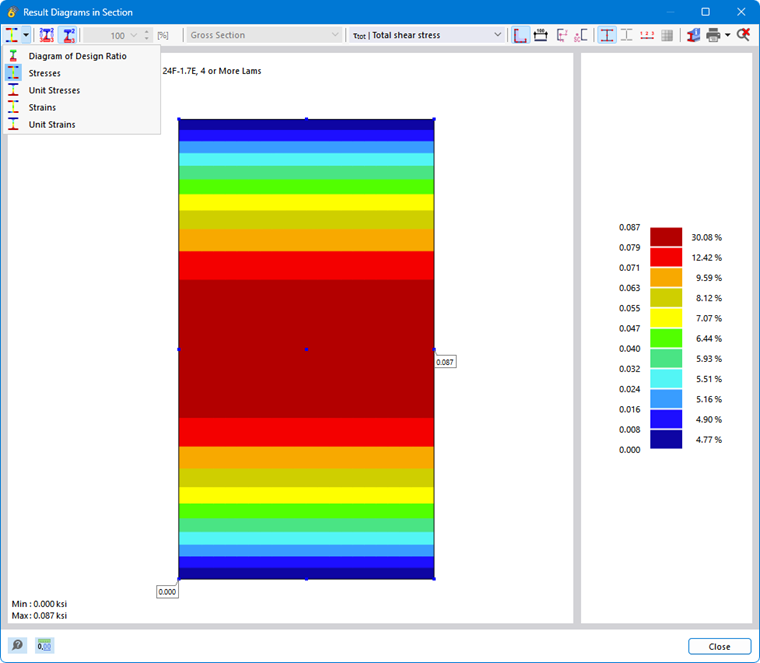

Zobrazení napětí v průřezu

V závislosti na stávajícím namáhání si můžete nechat zobrazit různé výsledky na průřezu. Použijte k tomu možnosti výběru v liště menu.

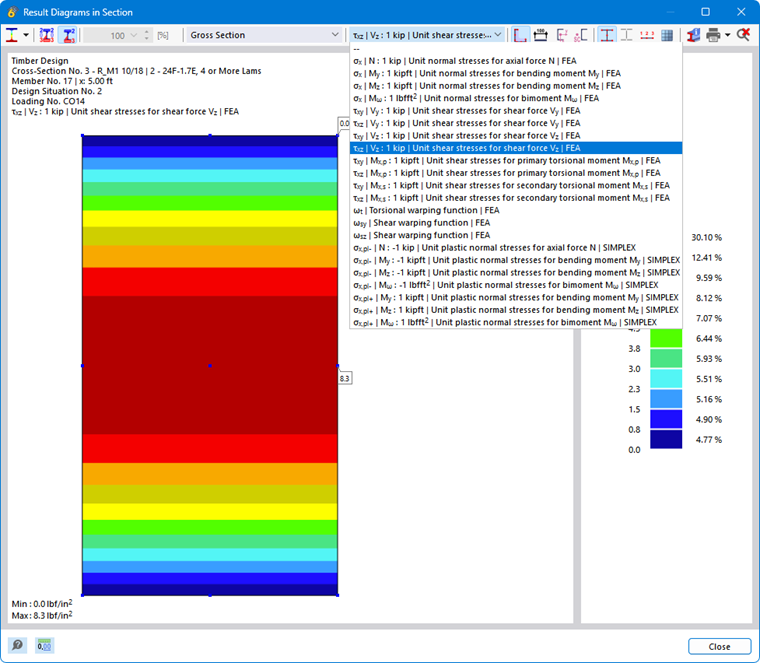

Jednotková napětí vybrat

U jednotkových napětí znamená označení MKP výsledek analýzy metodou konečných prvků, Simplex výpočet průřezu simplexovou metodou. Výsledky jsou zobrazeny jako barevné přechody přímo na průřezu.

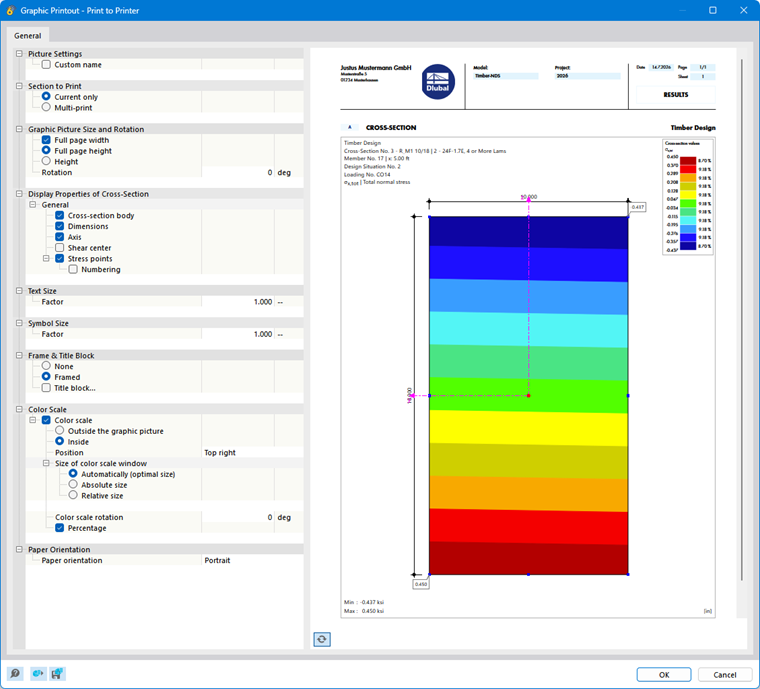

Tisk grafického výstupu

Pomocí možností rozbalovacího tlačítka můžete aktuální grafiku přímo vytisknout, uložit jako PDF nebo odeslat do tiskového protokolu. Zobrazované podrobnosti lze rovněž definovat v náhledu tisku.

Tisk výsledků do tiskového protokolu
