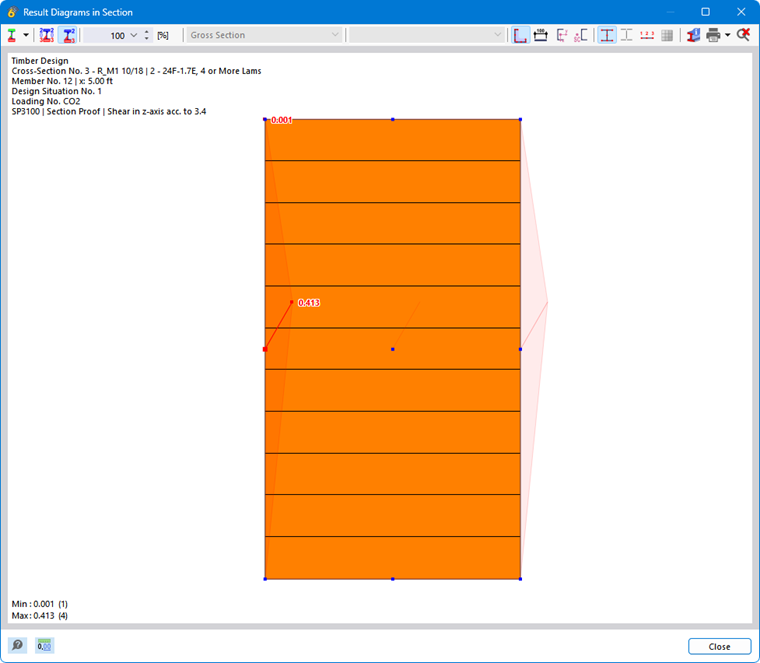

Los Diagramas de resultados en la sección representan los resultados en los puntos de tensión de la sección. Para acceder a esta representación, haga clic en el botón
. Está disponible en las tablas de resultados de la categoría 'Cálculo de madera' para objetos de barra, pero no para superficies.

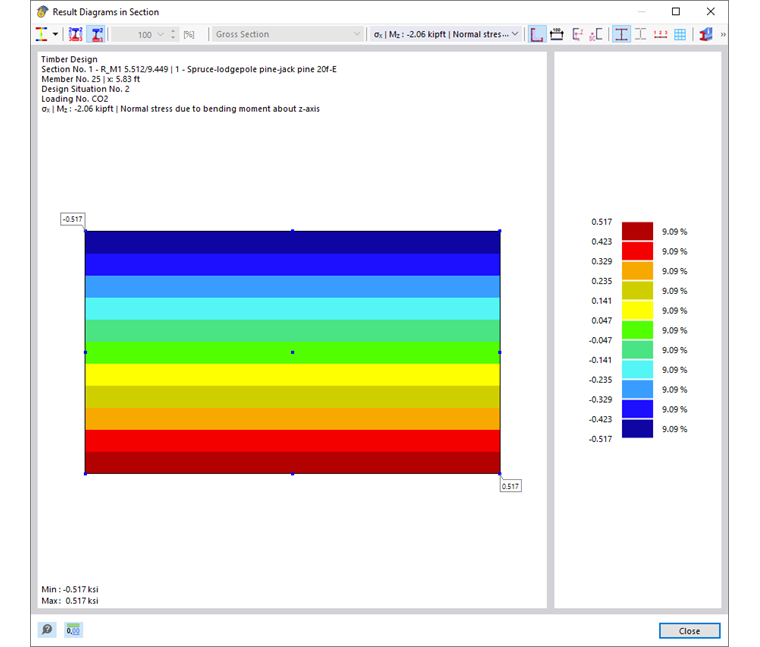

Aparece la ventana 'Diagramas de resultados en la sección'. El gráfico muestra el estado de tensión correspondiente al resultado de la línea de la tabla actual.
Puede controlar el gráfico con el ratón como de costumbre, por ejemplo, para hacer zoom. Las funciones se describen en el capítulo Control de gráficos del manual de RFEM.
La visualización de resultados también se puede ajustar con los botones de la barra de herramientas. Tienen las siguientes funciones asignadas:
| Botón | Función |
|---|---|
|
Botón de lista con opción de selección para Tipos de resultados |
|
Muestra y oculta los valores en los puntos de tensión |
|
Muestra solo los valores extremos de resultados positivos y negativos |
|
Permite escalar los diagramas de resultados mediante un factor en [%] |
|
Muestra y oculta el contorno de la sección |
|
Muestra y oculta las acotaciones |
|
Muestra y oculta el sistema de ejes |
|
Muestra y oculta el centro de esfuerzos cortantes |
|
Muestra y oculta los puntos de tensión |
|
Muestra y oculta la numeración de los puntos de tensión |
|
Muestra y oculta la malla de elementos finitos |
|
Abre la ventana 'Información de la sección' |
|
Permite imprimir la vista actual |
|

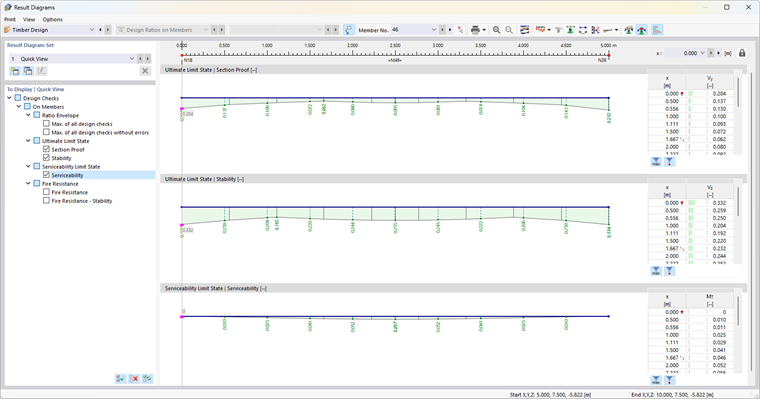

Muestra la vista general de los diagramas de resultados |
Tipos de resultados

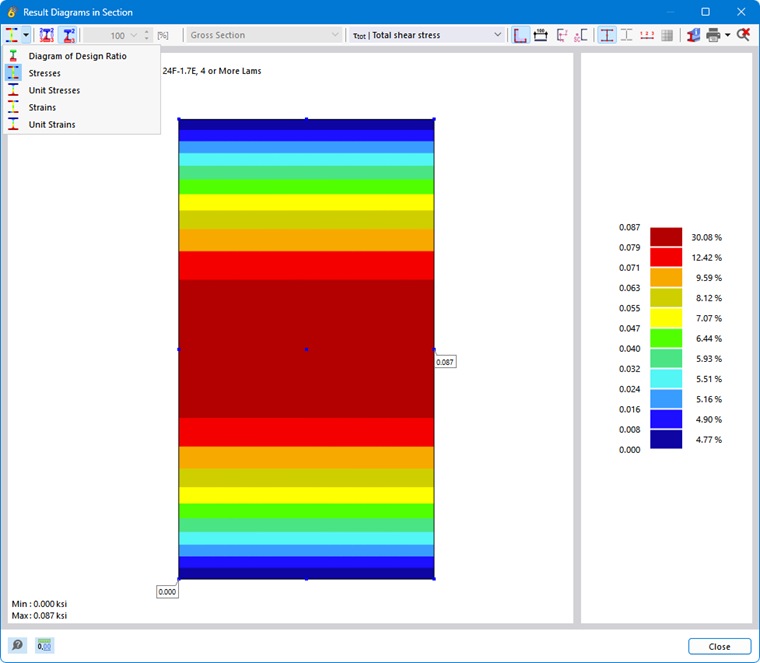

A través del botón de lista
puede seleccionar qué resultados se mostrarán en la sección. Dependiendo del cálculo, están disponibles las siguientes opciones:
- Diagrama de razones de tensiones
- Tensiones
- Tensiones unitarias
- Deformaciones
- Deformaciones unitarias
Dependiendo de la tensión existente, puede mostrar varios resultados en la sección. Utilice las opciones de selección en la barra de menú para esto.

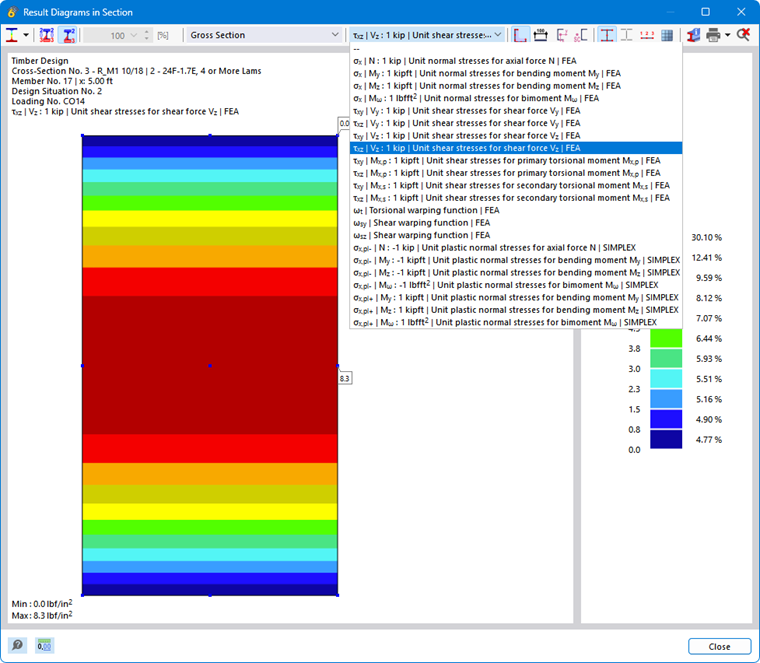

En el caso de las tensiones unitarias, la designación FEM significa un resultado de un análisis con elementos finitos, Simplex para un cálculo de sección según el método Simplex. Los resultados se muestran como degradados de color directamente en la sección.
Impresión gráfica

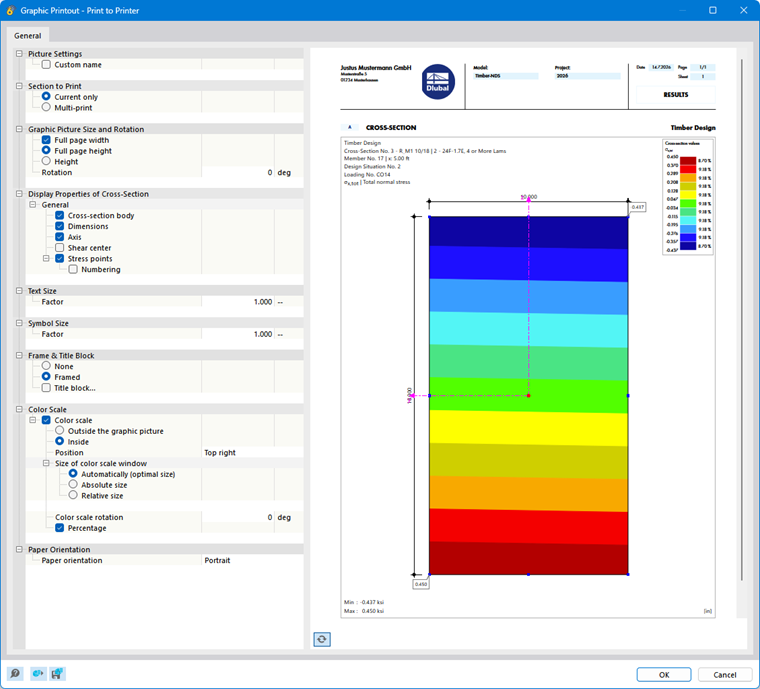

Con las opciones del botón de lista
puede imprimir el gráfico actual directamente, guardarlo como PDF o transferirlo al informe. Los detalles a mostrar también se pueden especificar en la vista previa de impresión.
