Les diagrammes de résultats dans la section représentent les résultats aux points de contrainte de la section. Pour appeler cet affichage, cliquez sur le bouton
. Il est disponible dans les tableaux de résultats de la catégorie 'Vérification du bois' pour les barres, mais pas pour les surfaces.

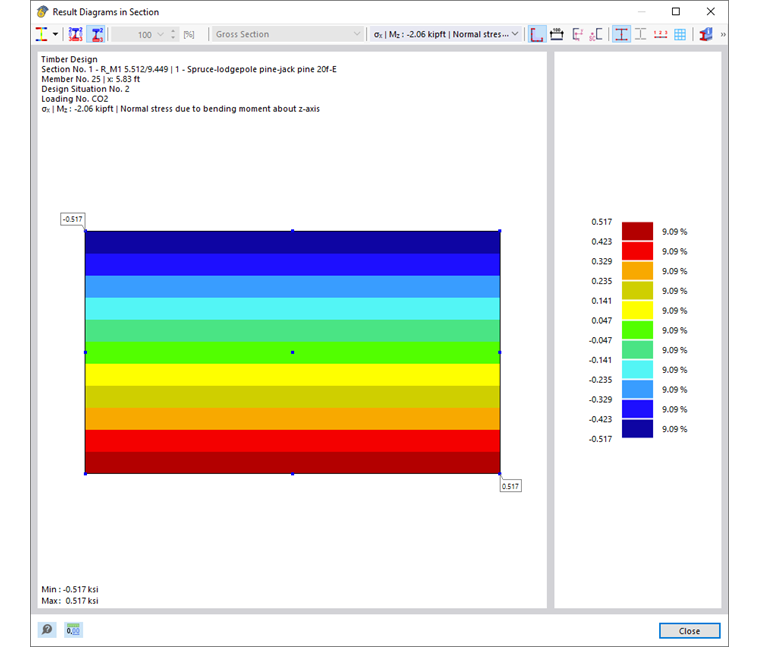

La fenêtre 'Diagrammes de résultats dans la section' apparaît. Le graphique montre l'état de contrainte qui existe pour le résultat de la ligne actuelle du tableau.
Vous pouvez contrôler le graphique avec la souris comme d'habitude, par exemple pour zoomer. Les fonctions sont décrites dans le chapitre Contrôle graphique du manuel RFEM.
L'affichage des résultats peut également être adapté à l'aide des boutons de la barre d’outils. Ils sont dotés des fonctions suivantes :
| Bouton | Fonction |
|---|---|
|
Bouton de liste avec possibilité de sélection pour les Types de résultat |
|
Affiche ou masque les valeurs dans les points de contrainte |
|
Affiche uniquement les valeurs extrêmes des résultats positifs et négatifs |
|
Permet de mettre à l'échelle les diagrammes de résultats via un facteur en [%] |
|
Affiche ou masque le contour de la section |
|
Affiche ou masque la cotation |
|
Affiche ou masque le système d’axes |
|
Affiche ou masque le centre de cisaillement |
|
Affiche ou masque les points de contrainte |
|
Affiche ou masque la numérotation des points de contrainte |
|
Affiche ou masque le maillage EF |
|
Ouvre la fenêtre 'Informations sur la section' |
|
Permet d'imprimer l'affichage actuel |
|

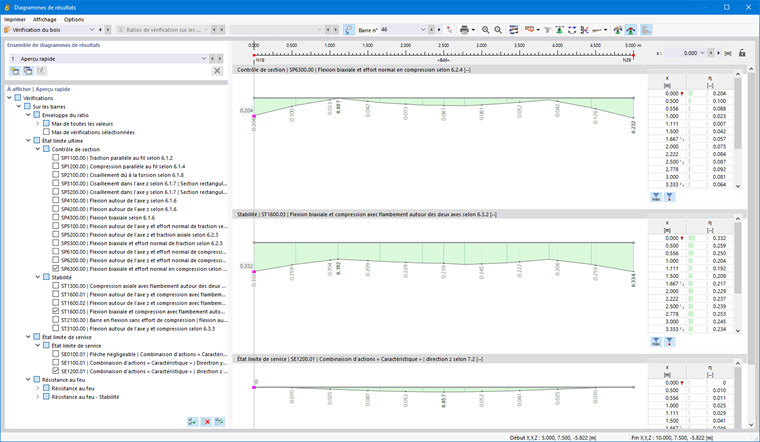

Affiche la vue d'ensemble des diagrammes de résultats |

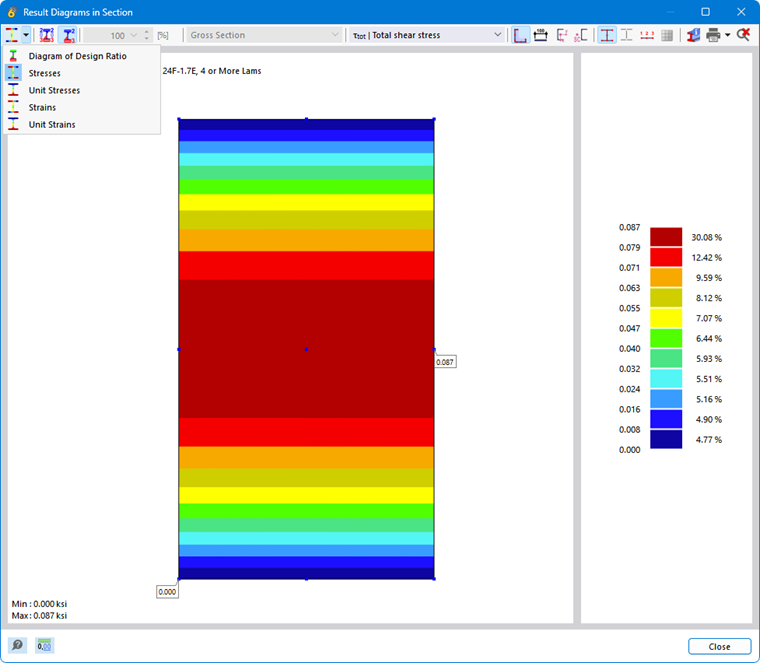

Types de résultat
Via le bouton de liste
, vous pouvez sélectionner les résultats à afficher sur la section. Selon la vérification, les options suivantes sont disponibles :

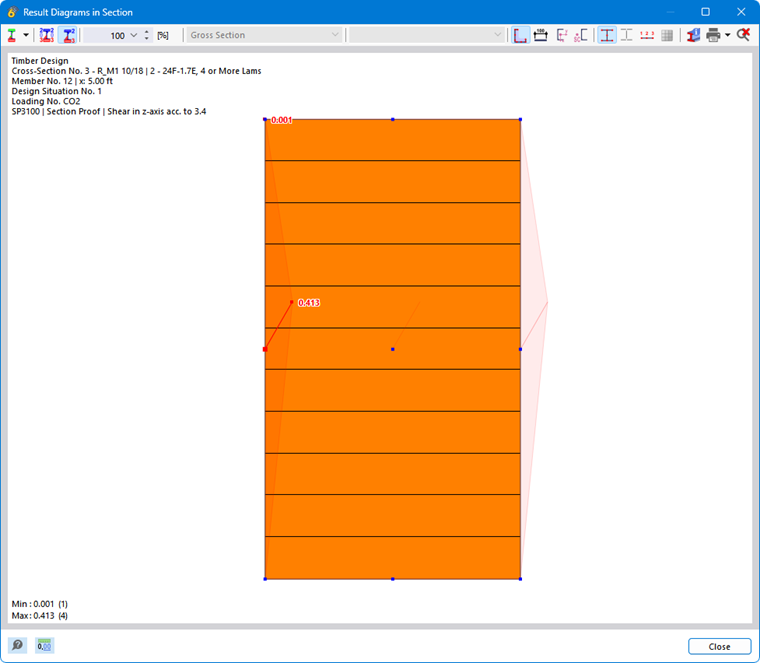

- Diagramme du ratio de vérification
- Contraintes
- Contraintes unitaires
- Déformations
- Déformations unitaires
Selon la sollicitation existante, vous pouvez afficher différents résultats sur la section. Utilisez pour cela les options de sélection dans la barre de menu.

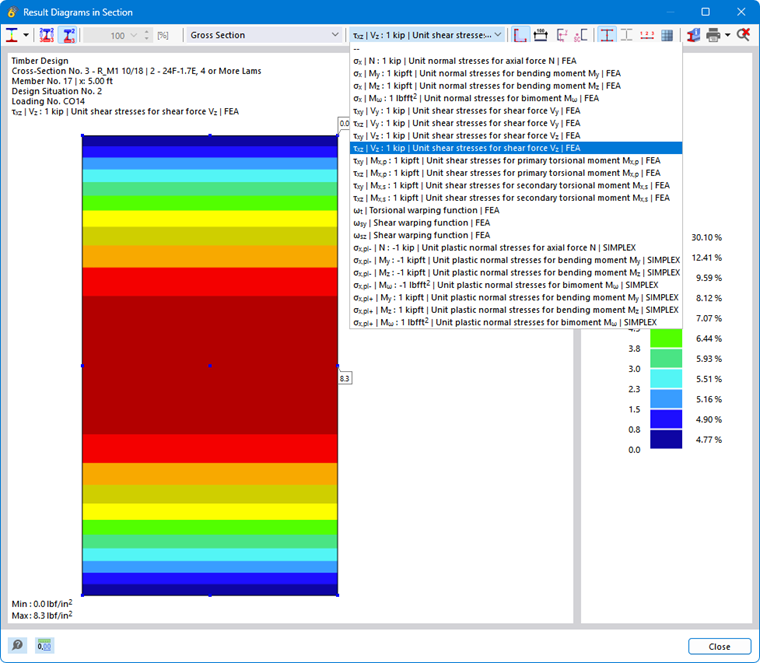

Pour les contraintes unitaires, la désignation FEM signifie un résultat d'une analyse aux éléments finis, Simplex pour un calcul de section selon la méthode Simplex. Les résultats sont représentés sous forme de dégradés de couleurs directement sur la section.

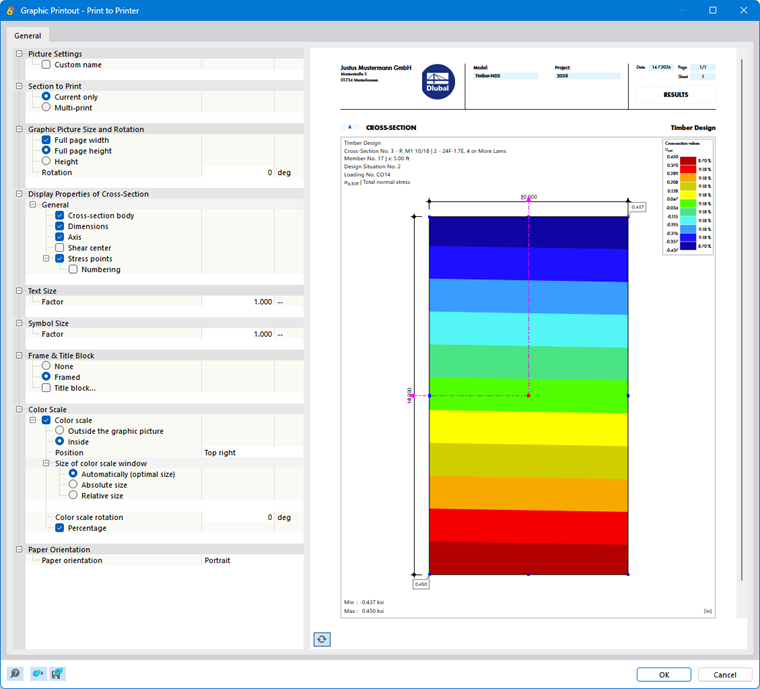

Impression graphique
Avec les options du bouton de liste
, vous pouvez imprimer directement le graphique actuel, l'enregistrer en PDF ou le transférer dans le rapport d’impression. Les détails à afficher peuvent également être définis dans l'aperçu avant impression.
