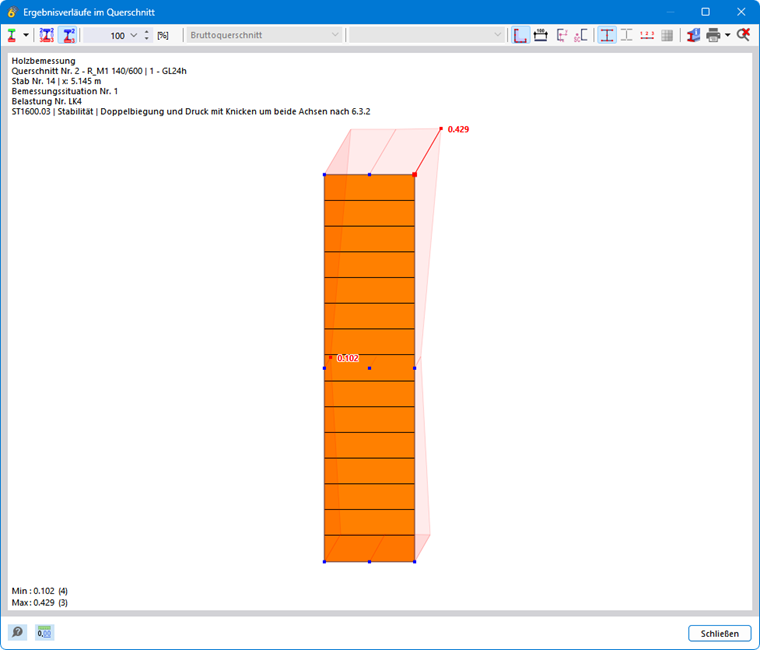

Die Ergebnisverläufe im Querschnitt bilden die Ergebnisse an den Spannungspunkten des Querschnitts ab. Um diese Darstellung aufzurufen, klicken Sie auf die Schaltfläche
. Sie steht in den Ergebnistabellen der Kategorie 'Holzbemessung' für Stabobjekte zur Verfügung, nicht jedoch für Flächen.

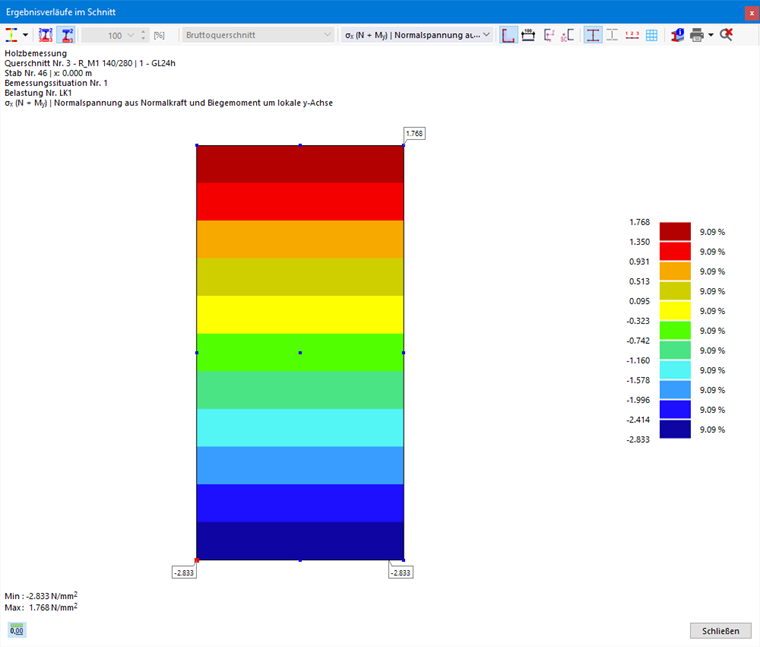

Es erscheint das Fenster 'Ergebnisverläufe im Querschnitt'. Die Grafik zeigt den Spannungszustand, der für das Ergebnis der aktuellen Tabellenzeile vorliegt.
Sie können die Grafik wie gewohnt mit der Maus steuern, beispielsweise zoomen. Die Funktionen sind im Kapitel Grafiksteuerung des RFEM-Handbuchs beschrieben.
Die Ergebnisdarstellung lässt sich auch mit den Schaltflächen in der Symbolleiste anpassen. Sie sind mit folgenden Funktionen belegt:
| Schaltfläche | Funktion |
|---|---|
|
Listenschaltfläche mit Auswahlmöglichkeit für Ergebnisarten |
|
Blendet die Werte in den Spannungspunkten ein und aus |
|
Zeigt nur die Extremwerte von positiven und negativen Ergebnissen an |
|
Ermöglicht das Skalieren der Ergebnisverläufe über einen Faktor in [%] |
|
Blendet die Querschnittskontur ein und aus |
|
Blendet die Bemaßungen ein und aus |
|
Blendet das Achsensystem ein und aus |
|
Blendet den Schubmittelpunkt ein und aus |
|
Blendet die Spannungspunkte ein und aus |
|
Blendet die Nummerierung der Spannungspunkte ein und aus |
|
Blendet das FE-Netz ein und aus |
|
Öffnet das Fenster 'Informationen über Querschnitt' |
|
Ermöglicht das Drucken der aktuellen Darstellung |
|
Stellt die Gesamtansicht der Ergebnisverläufe dar |
Ergebnisarten

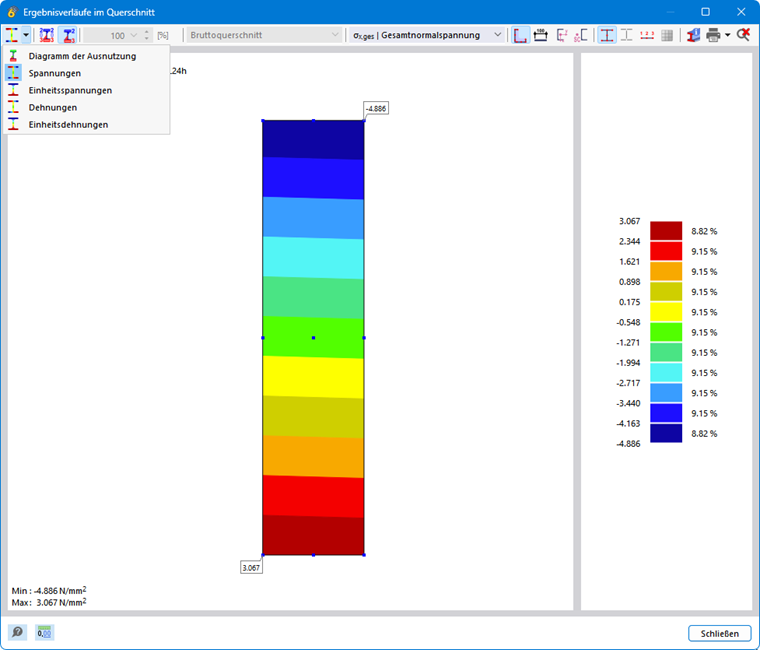

Über die Listenschaltfläche
können Sie auswählen, welche Ergebnisse am Querschnitt dargestellt werden sollen. Je nach Nachweis stehen folgende Möglichkeiten zur Auswahl:
- Diagramm der Ausnutzungen
- Spannungen
- Einheitsspannungen
- Dehnungen
- Einheitsdehnungen
Je nach vorhandener Beanspruchung können Sie verschiedene Ergebnisse am Querschnitt anzeigen lassen. Nutzen Sie hierzu die Auswahlmöglichkeiten in der Menüleiste.

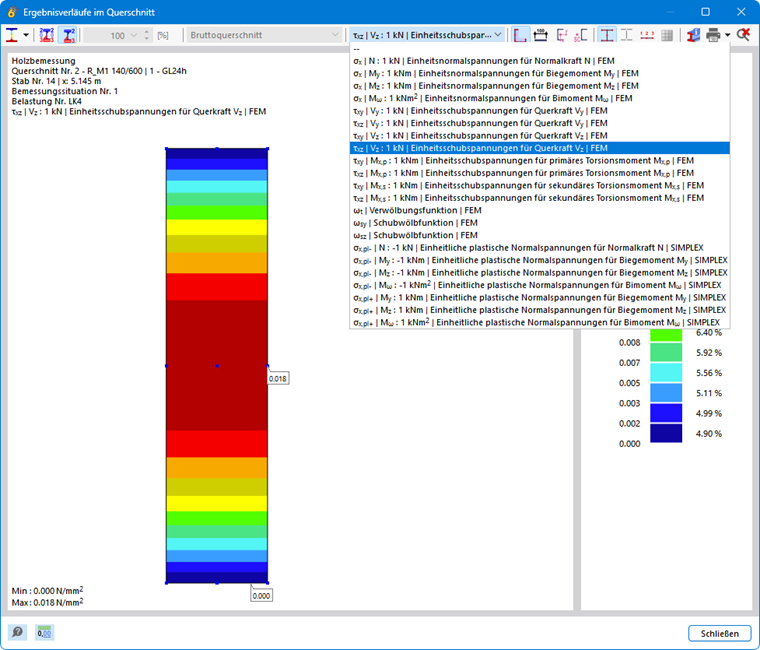

Bei den Einheitsspannungen steht die Bezeichnung FEM für ein Ergebnis infolge einer Analyse mit finiten Elementen, Simplex für eine Querschnittsberechnung nach Simplex-Methode. Die Ergebnisse werden als Farbverläufe direkt am Querschnitt dargestellt.
Grafikausdruck
Mit den Möglichkeiten der Listenschaltfläche

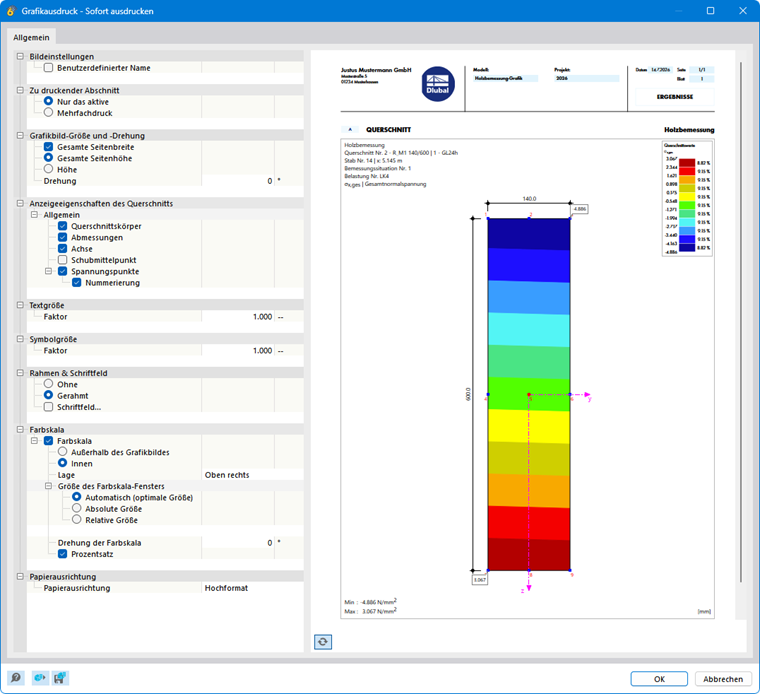

können Sie die aktuelle Grafik direkt drucken, als PDF speichern oder in das Ausdruckprotokoll übergeben. Die anzuzeigenden Details lassen sich dabei auch in der Druckvorschau festlegen.
