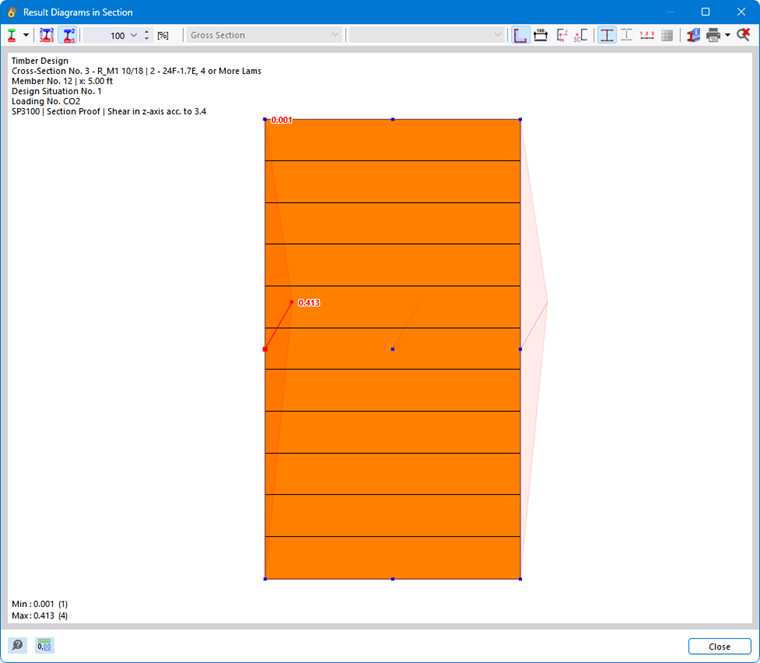

I diagrammi dei risultati nella sezione rappresentano i risultati nei punti di tensione della sezione. Per richiamare questa visualizzazione, fare clic sul pulsante
. È disponibile nelle tabelle dei risultati della categoria 'Verifica legno' per oggetti asta, ma non per superfici.

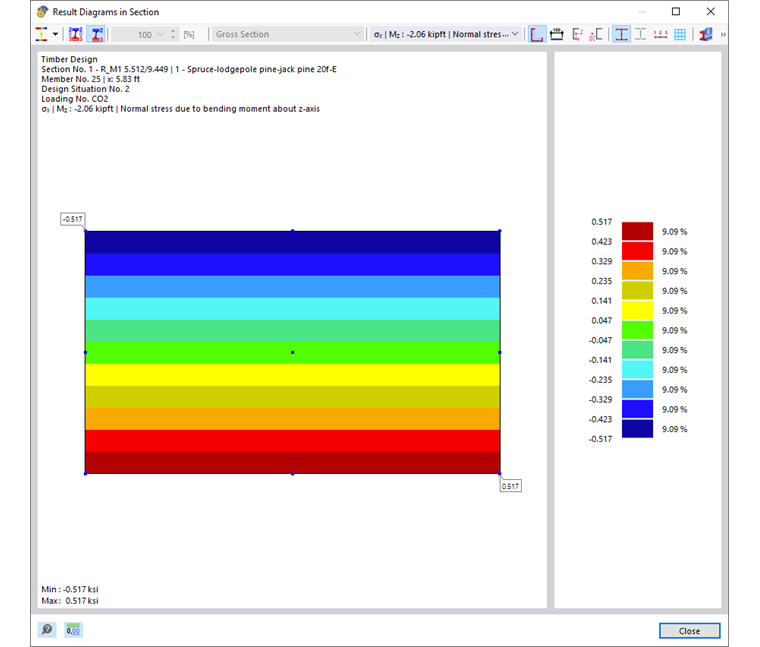

Appare la finestra 'Diagrammi dei risultati nella sezione'. Il grafico mostra lo stato di tensione presente per il risultato della riga corrente della tabella.
È possibile controllare il grafico con il mouse come di consueto, ad esempio per eseguire lo zoom. Le funzioni sono descritte nel capitolo Controllo grafico del manuale di RFEM.
La visualizzazione dei risultati può anche essere adattata utilizzando i pulsanti nella barra degli strumenti. Essi svolgono le seguenti funzioni:
| Pulsante | Funzione |
|---|---|
|
Pulsante elenco con opzione di selezione per i Tipi di risultato |
|
Mostra e nasconde i valori nei punti di tensione |
|
Mostra solo i valori estremi dei risultati positivi e negativi |
|
Consente la scalatura dei diagrammi dei risultati tramite un fattore in [%] |
|
Mostra e nasconde il contorno della sezione |
|
Mostra e nasconde le quotature |
|
Mostra e nasconde il sistema di assi |
|
Mostra e nasconde il centro di taglio |
|
Mostra e nasconde i punti di tensione |
|
Mostra e nasconde la numerazione dei punti di tensione |
|
Mostra e nasconde la mesh EF |
|
Apre la finestra 'Informazioni sulla sezione' |
|
Consente la stampa della visualizzazione corrente |
|
Mostra la vista complessiva dei diagrammi dei risultati |
Tipi di risultato

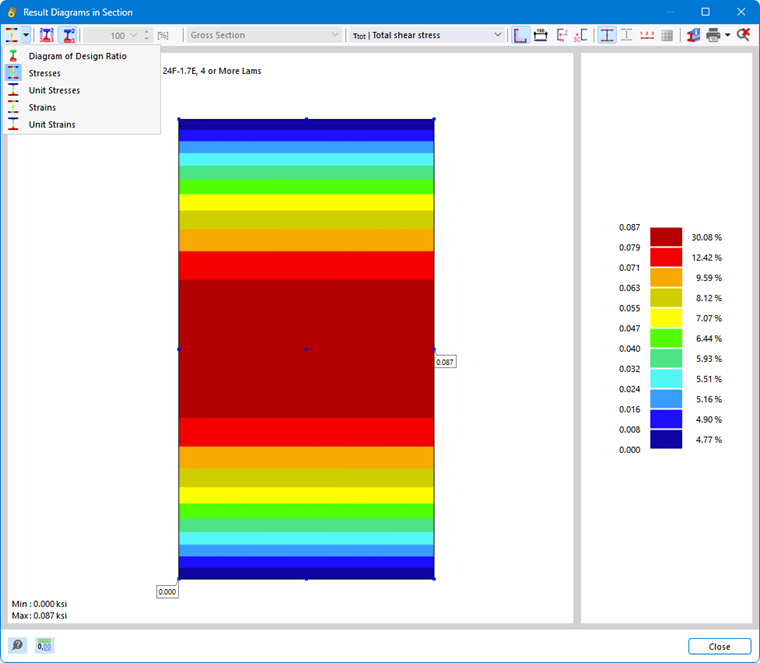

Tramite il pulsante elenco
è possibile selezionare quali risultati visualizzare sulla sezione. A seconda della verifica, sono disponibili le seguenti opzioni di selezione:
- Diagramma dei tassi di sfruttamento
- Tensioni
- Tensioni unitarie
- Deformazioni
- Deformazioni unitarie
A seconda della tensione presente, è possibile visualizzare diversi risultati sulla sezione. A tal fine, utilizzare le opzioni di selezione nella barra dei menu.

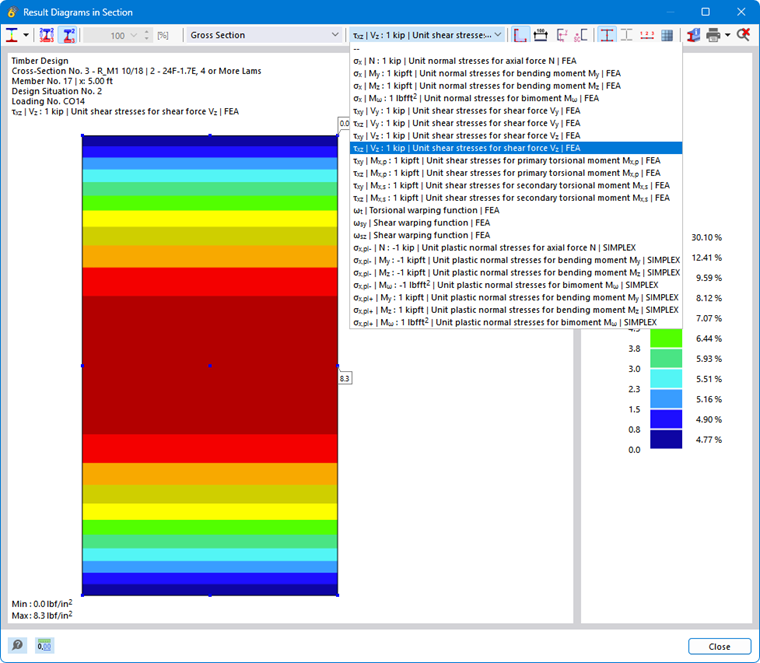

Per le tensioni unitarie, la designazione FEM sta per un risultato derivante da un'analisi con elementi finiti, Simplex per un calcolo della sezione secondo il metodo Simplex. I risultati sono rappresentati direttamente sulla sezione come gradienti di colore.

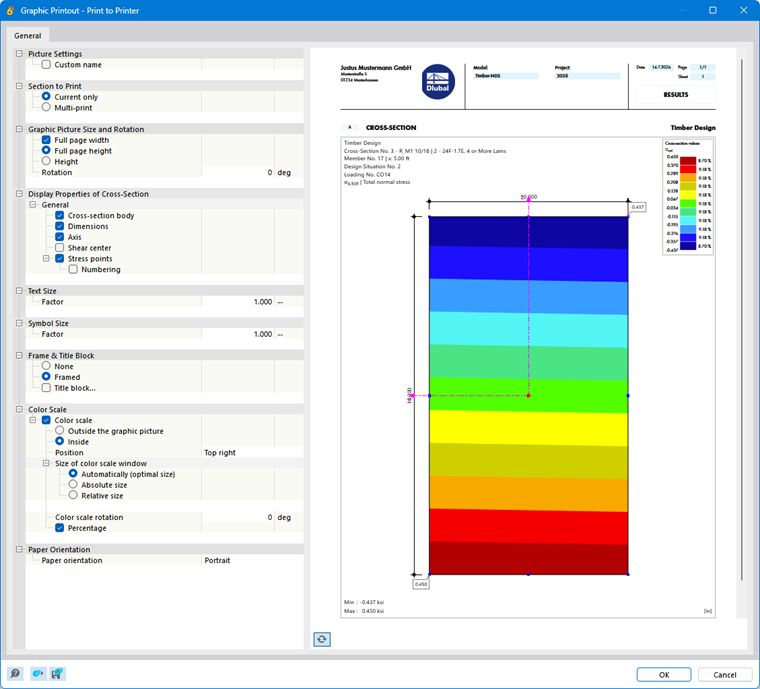

Stampa grafica
Con le opzioni del pulsante elenco
è possibile stampare direttamente il grafico corrente, salvarlo come PDF o trasferirlo nella relazione di calcolo. I dettagli da visualizzare possono essere specificati anche nell'anteprima di stampa.
