Przebiegi wyników w przekroju obrazują wyniki w punktach naprężenia przekroju. Aby wywołać to przedstawienie, należy kliknąć przycisk
. Jest on dostępny w tabelach wyników kategorii 'Projektowanie konstrukcji drewnianych' dla obiektów prętowych, ale nie dla powierzchni.

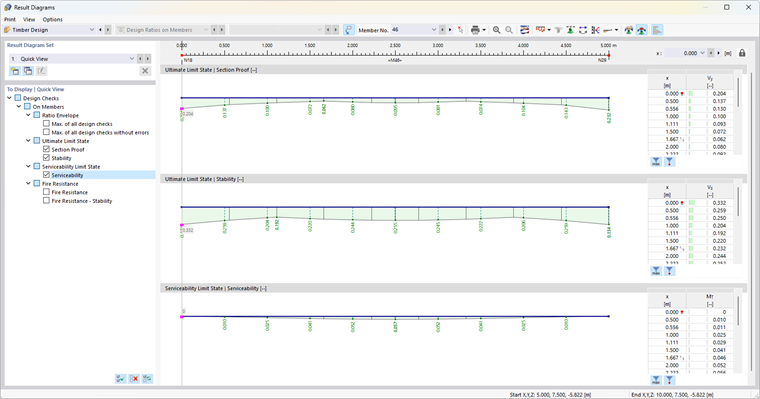

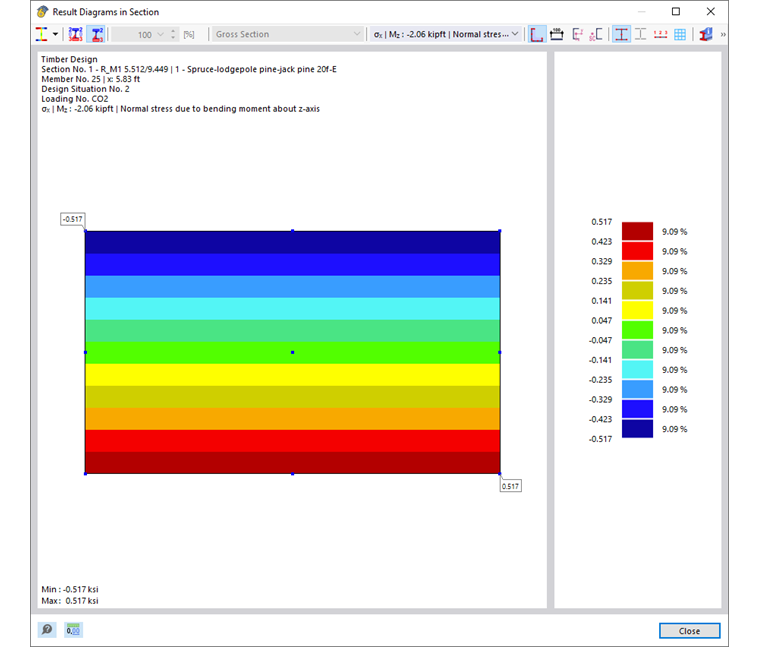

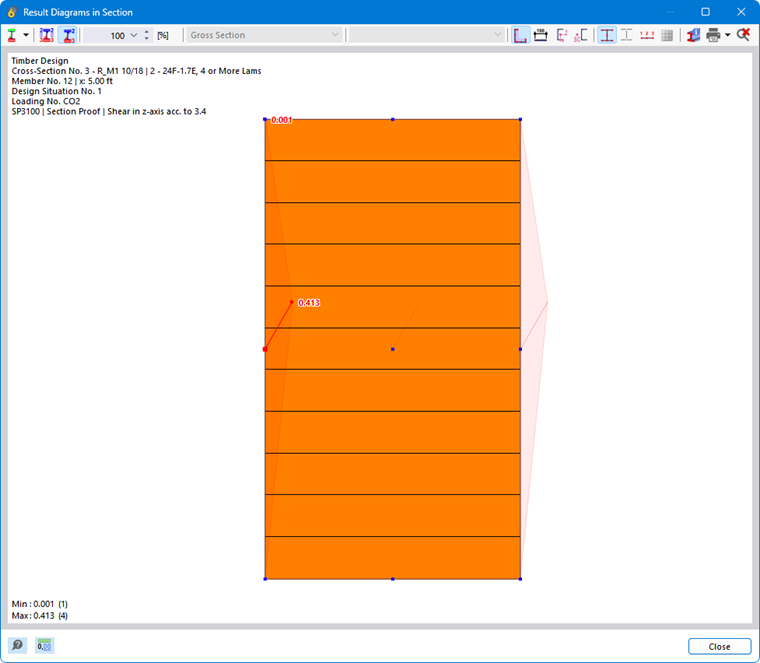

Pojawi się okno 'Przebiegi wyników w przekroju'. Grafika przedstawia stan naprężeń, który występuje dla wyniku w bieżącym wierszu tabeli.
Grafikę można sterować myszą w zwykły sposób, na przykład powiększać. Funkcje zostały opisane w rozdziale Sterowanie grafiką podręcznika RFEM.
Prezentację wyników można również dostosować za pomocą przycisków na pasku narzędzi. Są one powiązane z następującymi funkcjami:
| Przycisk | Funkcja |
|---|---|
|
Przycisk listy z możliwością wyboru typu wyników |
|
Włącza i wyłącza wyświetlanie wartości w punktach naprężenia |
|
Wyświetla tylko wartości ekstremalne wyników dodatnich i ujemnych |
|
Umożliwia skalowanie przebiegów wyników za pomocą współczynnika w [%] |
|
Włącza i wyłącza kontur przekroju |
|
Włącza i wyłącza wymiarowanie |
|
Włącza i wyłącza układ osi |
|
Włącza i wyłącza środek ścinania |
|
Włącza i wyłącza punkty naprężenia |
|
Włącza i wyłącza numerację punktów naprężenia |
|
Włącza i wyłącza siatkę ES |
|
Otwiera okno 'Informacje o przekroju' |
|
Umożliwia wydruk bieżącego widoku |
|
Przedstawia widok ogólny przebiegów wyników |
Typy wyników

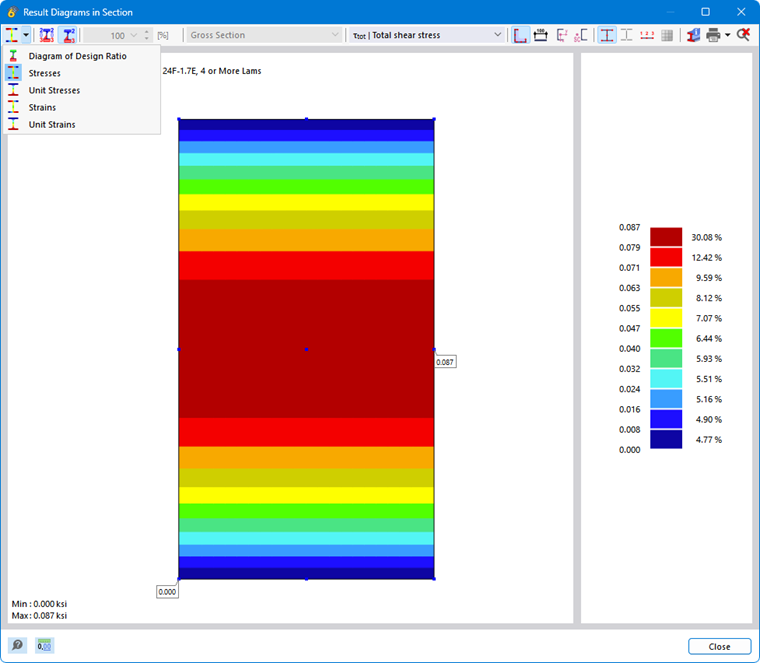

Za pomocą przycisku listy
można wybrać, które wyniki mają być przedstawione w przekroju. W zależności od obliczenia dostępne są następujące możliwości wyboru:
- Wykres stopni wykorzystania
- Naprężenia
- Naprężenia jednostkowe
- Odkształcenia
- Odkształcenia jednostkowe
W zależności od występującego naprężenia można wyświetlić różne wyniki w przekroju. Służą do tego opcje wyboru na pasku menu.

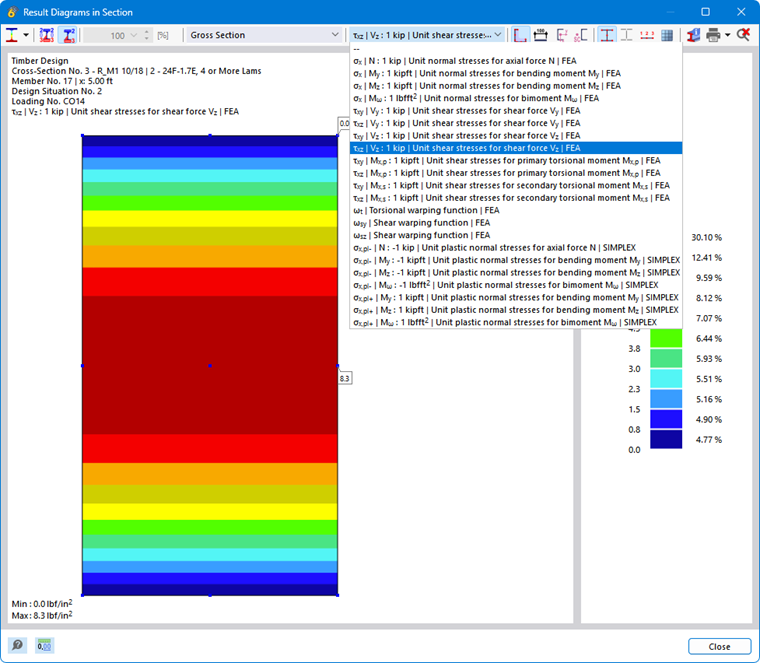

W przypadku naprężeń jednostkowych oznaczenie FEM oznacza wynik z analizy metodą elementów skończonych, Simplex oznacza obliczenie przekroju metodą Simplex. Wyniki są przedstawiane jako gradienty kolorów bezpośrednio na przekroju.

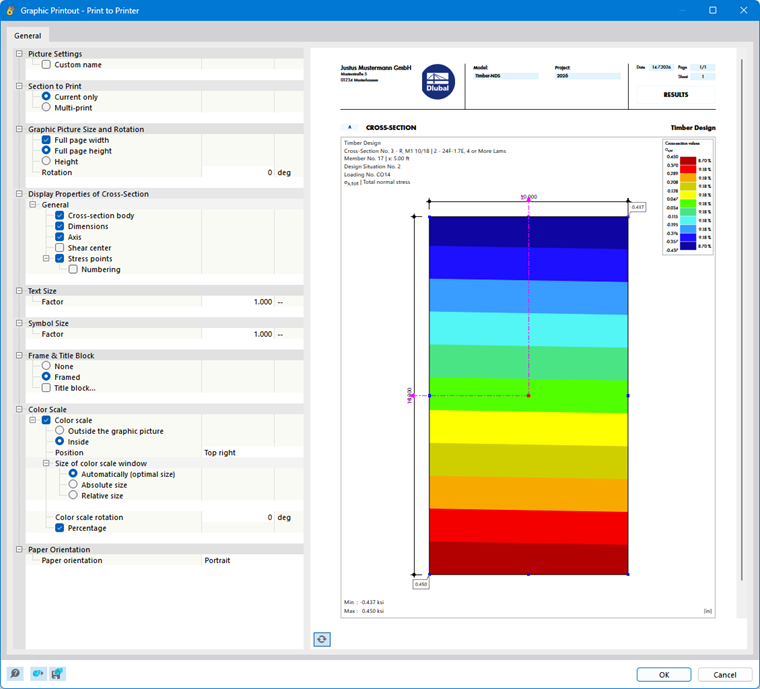

Wydruk grafiki
Korzystając z opcji przycisku listy
, można bezpośrednio wydrukować bieżącą grafikę, zapisać ją jako PDF lub przekazać do raportu. Wyświetlane szczegóły można również określić w podglądzie wydruku.
