地震配置

目前，可根据以下标准进行钢结构设计的抗震配置：

• AISC 360
• CSA S16

这些配置控制对象进行抗震验算的标准。在此可以根据AISC 341[1]或CSA S16第27条规定，定义抗震力抵抗系统（SFRS）的类型。

可以在Global Settings中启用抗震配置。

激活地震配置

AISC 360

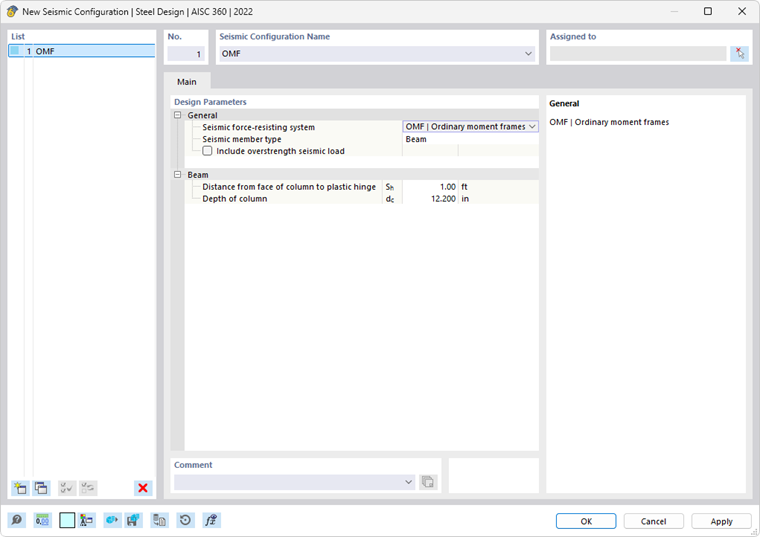

“新建抗震配置”对话框 - 钢结构设计（根据 AISC 360）

通用

在此类别中，定义抗震力抵抗系统和构件类型。

抗震力抵抗系统

列表中提供了五种类型的抗震力抵抗系统（SFRS）。

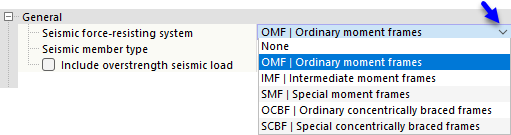

选择抗震体系

构件类型

使用列表定义抗震构件类型。选项取决于所选择的SFRS。

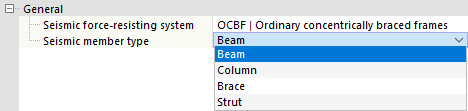

选择抗震结构类型

根据所选的SFRS类型和构件类型，每个配置需要考虑各种设置和输入。这些选项在下表中总结。构件类型“Strut”保留用于多层支撑框架（未来发布）。

地震配置设置摘要

包含超强度抗震载荷

超强度系数, Ω_o，是应用于抗震载荷路径中某些元素的放大系数。目的是防止在主SFRS完全能量耗散和达到延性潜力之前出现弱环节。

例如，为了让钢支撑框架中的对角支撑屈服并以可控方式耗散能量，所有其他载荷路径的元素（例如连接、柱和收集器）需要比支撑的最大预期强度更强。因此，这些元素的设计基于放大的载荷，使用超强度系数。

可以在“基本数据”对话框的“标准 I”选项卡中设置超强度系数（参见FAQ Overstrength Factors）。

超强系数

勾选“包含超强度抗震载荷”选项时，负担组合中考虑超强度系数。如此，构件会按照放大后的载荷进行设计。柱子总是需要按放大载荷设计，因此不显示停用选项。OCBF中的梁同理。

包括超强地震荷载

柱子强度（忽略弯矩选项）

抗震力抵抗系统（SFRS）中的所有柱都需要按超强度载荷设计。在很多情况下，提高的轴向力不需要与同时发生的弯矩组合。默认激活了在超强度极限状态下忽略所有弯矩、剪力和扭矩的选项。

关于柱强度的忽略弯矩的选项

对于没有超强度的标准荷载组合，按照AISC第H章进行组合载荷检查。对于超强度荷载组合，当选择“忽略弯矩”选项时，会忽略第H章检查。根据AISC 341-16，必须检查标准和超强度荷载组合。这在AISC抗震设计手册的示例4.3.2中显示。

梁

此类别的选项取决于上面选择的抗震力抵抗系统和构件类型。

塑性铰位置

塑性铰位置, S_h，和柱深度, d_c，用于确定梁到柱连接所需的弯曲和剪切强度。

塑性铰位置

梁的稳定支撑

为了防止侧向扭转屈曲，IMF和SMF中的梁需要稳定支撑。在SCBF中，此要求适用于具有V形或倒V形框架的梁。

梁的稳定性支撑

细长比

AISC 341要求MF中的柱、OCBF中具有V形或倒V形构件的支撑以及SCBF中所有支撑的细长比更为稳健。用户可以停用以符合这些要求的选项。

长细比

设计情况类型和极限状态类型

需要添加包含抗震载荷组合的设计情况类型以考虑抗震载荷。在应用极限状态类型时需要特别注意。

仅当选择地震极限状态作为极限状态类型时，才进行AISC 341抗震设计。只有分配了抗震配置的构件会为三种极限状态类型进行设计：强度、地震和地震（超强度）。所有其他不属于SFRS的构件均按强度极限状态进行设计。 可通过用户停用可用限位状态检查不必要的挠度限制。

设计状况与极限状态

CSA S16

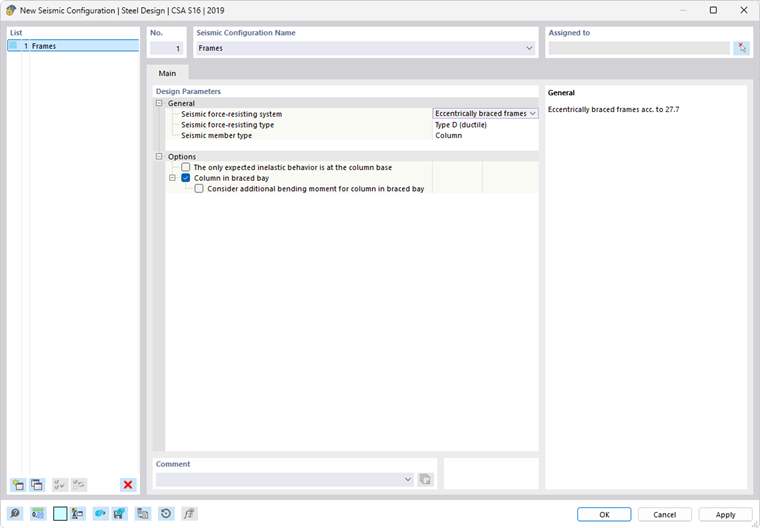

CSA S16 钢结构设计的“新建抗震配置”对话框

说明正在准备中。
