Rozhraní na MS Excel

Odborný článek z oblasti statiky za použití softwaru Dlubal

  • Databáze znalostí

Odborný článek

V přídavném modulu RF‑/STEEL EC3 můžeme automaticky optimalizovat průřezy pro posouzení. K tomu je třeba aktivovat příslušnou volbu v tabulce 1.3, vycházet se přitom bude z aktuální řady profilů nebo u svařovaných průřezů ze zadaných proměnných parametrů.

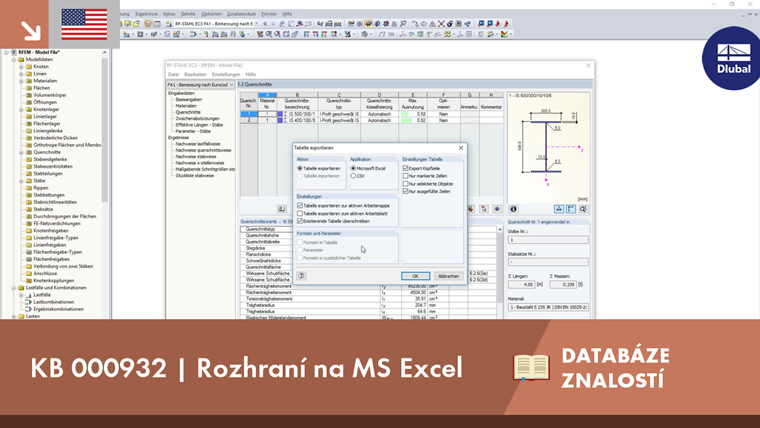

Z hlediska další optimalizace anebo analýzy možností můžeme také vybrat úplně jiné průřezy pro posouzení v přídavném modulu, než jsou průřezy prutů v modelu RFEM/RSTAB. Průřez přitom můžeme ručně přepsat ve sloupci B v tabulce 1.3 požadovaným průřezem. To ovšem může být náročné, pokud se má změnit více průřezů nebo pokud mají průřezy dlouhá označení, jako například „U 500/250/16/10.2/200/16/0/0“. Se standardním rozhraním v programech RFEM/RSTAB na MS Excel/OpenOffice to však můžeme zvládnout obratem ruky, viz obr. 1.

Poznámka: Je třeba si uvědomit, že při optimalizaci se vnitřní síly automaticky nepřepočítají pro upravené průřezy. Uživatel rozhodne, které průřezy se mají exportovat do hlavního programu pro nový výpočet.

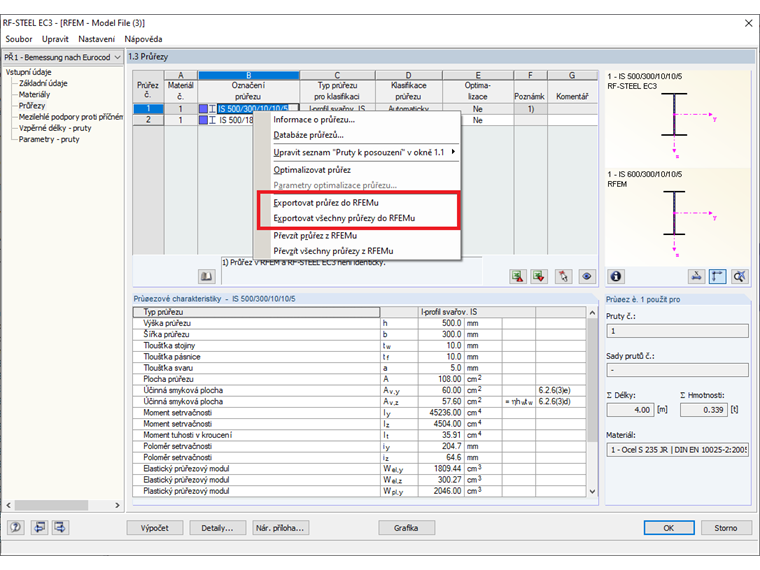

Pro export průřezu do programu RFEM/RSTAB klikněte pravým tlačítkem myši na odpovídající průřez v dialogu 1.3 Průřezy, viz obr. 2.

V důsledku změny tuhosti v konstrukci se mohou vnitřní síly spočítané na základě optimalizovaných průřezů značně lišit.

Autor

Bastian Ackermann, M.Sc.

Bastian Ackermann, M.Sc.

Péče o zákazníky

Ing. Ackermann vyřizuje v rámci zákaznické podpory podněty od uživatelů programů společnosti Dlubal Software.

Klíčová slova

Rozhraní MS Excel Excel Optimalizace průřezu Optimalizace Analýza
