Výpočet součinitele vnitřního tlaku cpi u jednopatrových budov podle EN 1991-1-4

Odborný článek

Tento text byl přeložen Google překladačem

Zobrazit původní text

Jedná se o jediné klimatické zatížení působící na každou budovu po celém světě, na rozdíl od jiných zatížení, jako je sníh. Rychlost větru závisí na zeměpisné poloze budovy. To je jeden z hlavních důvodů, proč stávající normy klasifikují oblasti (větrné oblasti) a zohledňují nadmořskou výšku i dynamický tlak v závislosti na výšce podloží pro "normální" polohu bez účinku masky.

Účinky konstrukcí obklopujících vítr a tím i síly vznikají na stěnách a v některých případech vítr vniká do budov, pokud jsou v nich otvory. Vzhledem ke složité architektuře budov a požadavkům norem týkajících se větru je stanovení zatížení větrem jednou z hlavních výzev pro stavební inženýry.

Norma a oblast působnosti

Standardizace norem v Evropě učinila z EC 1 společnou normu v Německu, Rakousku a mnoha dalších evropských zemích. Eurokód 1 specifikuje rezervy a metody výpočtu vlivů větru na budovy pod výškou 200 m. EN 1991-1-1 ... [1] upřesňuje rovněž ustanovení pro běžné krby, příhradové stožáry a mosty (silniční mosty, jeřábové dráhy a lávky). Na rozdíl od jiných Eurokódů má každá země svou vlastní národní přílohu pro EC 1, která specifikuje větrné oblasti a další klíčové údaje.

Tlakový součinitel - obecně

Každá stěna budovy je vystavena působení větru na obou stranách (uvnitř a vně). Tlak větru působící na budovu je tlumen nebo zvyšován v závislosti na velikosti oblasti ovlivněné větrem, otvorech a typu působení na fasády (kladný nebo záporný tlak). U každé konstrukce se musí stanovit vnitřní a vnější tlak.

Protože se předpokládá, že mnoho budov bude uzavřeno, lze vnitřní tlak větru zanedbat.

Součinitel vnitřního tlaku c pi

Součinitel vnitřního tlaku c pi závisí na velikosti a uspořádání otvorů v budově. Jedná se o stálé otvory (např Dutiny, komíny atd.).

Pokud celková plocha otvorů na každé straně činí 30% nebo více z celkové plochy strany, alespoň na dvou průčelích budovy (fasáda nebo střecha), použijí se předpisy uvedené v 7.3 a 7.4 EC 1.

Součinitel vnitřního tlaku lze stanovit v několika krocích (viz obr. 01).

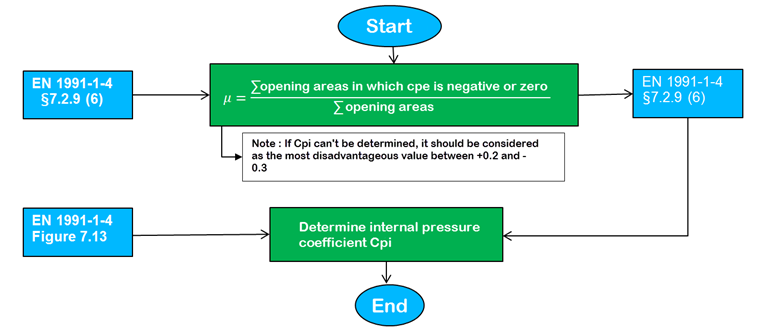

Obr. 01 - Postupový diagram pro stanovení součinitele cpi

Praktický případ: Otevřená průmyslová hala

Rozměry
Délka:20 m
Šířka:10 m
Celková výška:5,5 m
Otvory
Dveře:3 m · 3 m (celkem 04)
  5 mx 3 m (01 celkem)
Okno:2,5 mx 1,5 m

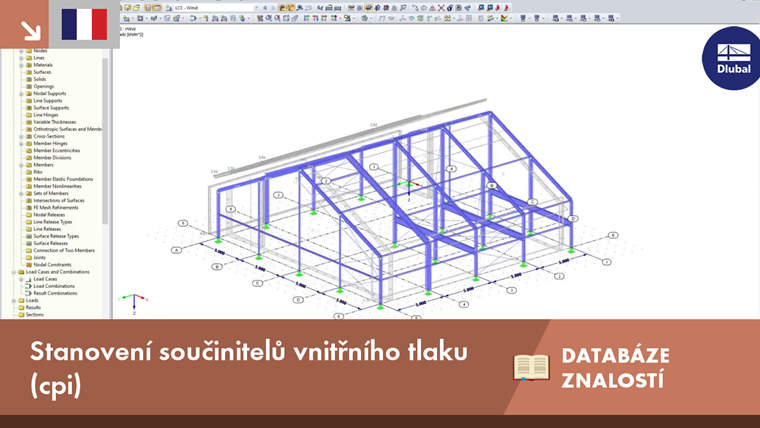

Obr. 02 - Pohled 3D na průmyslovou halu

Stanovení procenta otvorů na každé straně
Boční plochaOtevřené plochyProcentuálně
Dlouhý štít 0 °80 m 224,00 m 230%
Dlouhý štít 180 °80 m 218,00 m 223%
Štítová -90 °47,5 m 29,00 m 219%
Štít + 90 °47,5 m 23,75 m 27,9%
Sklon 0 °104,4 m 20,00 m 20%
Sklon 180 °104,4 m 20,00 m 20%

Žádná boční plocha nemá celkovou plochu otvorů alespoň dvakrát větší než součet všech otvorů ve zbývajících bočních plochách. Jedná se tedy o budovu bez dominantní strany.

E. Výpočet šířky

$$\mathrm e\;=\;\min\;(\mathrm b;2\mathrm h)\;=\;\min\;(10\;\mathrm m;\;2\;\cdot\;5,5\;\mathrm m)\;=\;10\;\mathrm m$$

Závěr: Pokud e ≥ d (hloubka budovy je d = 10 m), pak není žádná zóna C.

Obr. 03 - 1-4: 2005, obr. 7.5)

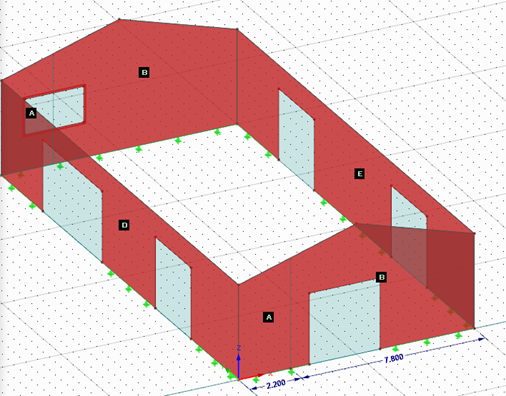

Obr. 04 - Znázornění oblastí větru

Spočítat $ \ frac {\ mathrm h} {\ mathrm d} $

$$\frac{\mathrm h}{\mathrm d}\;=\;\frac{5,5}{10}\;=\;0,55$$

Čtení zón

0,25 $ \; \ leq \; \ frac {\ mathrm h} {\ mathrm d} \; \ leq \; 1 $, kde je cpe záporný.

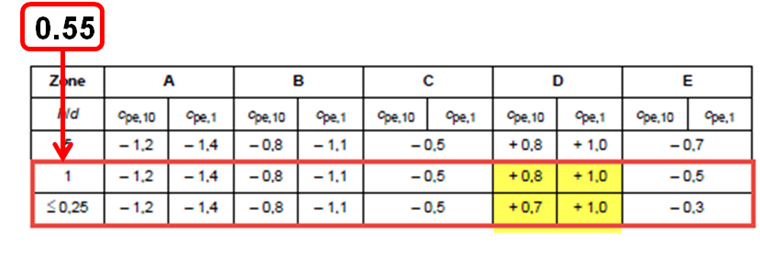

Obr. 05 - Doporučené hodnoty součinitelů vnějšího tlaku pro svislé stěny staveb s obdélníkovým půdorysem

Hodnota clony

$$\begin{array}{l}\mathrm\mu\;=\;\frac{(\sum\mathrm{Öffnungsflächen},\;\mathrm{wo}\;\mathrm{cpe}\;\mathrm{negativ}\;\mathrm{oder}\;\mathrm{null}\;\mathrm{ist})}{(\sum\mathrm{Öffnungsflächen})}\\\mathrm\mu\;=\;\frac{(1,5\;\cdot\;2,5\;+\;3\;\cdot\;(3\;\cdot\;3))}{(1,5\;\cdot\;2,5\;+\;5\;\cdot\;3\;+\;4\;\cdot\;(3\;\cdot\;3))}\;=\;0,56\end{array}$$

Odečtení součinitele cpi
  • Pokud $ \ frac {\ mathrm h} {\ mathrm d} \; \ leq \; 0,25 \; \ mathrm {nebo} \; \ frac {\ mathrm h} {\ mathrm d} \;> \; 1 ,, C $ pi se zobrazí na příslušné křivce pro každý vítr a otevřenou konfiguraci.
  • Pokud $ 0,25 \; <\; \ frac {\ mathrm h} {\ mathrm d} \; <\; 1 $, získá se součinitel c pi lineární interpolací mezi oběma křivkami pro každou konfiguraci.

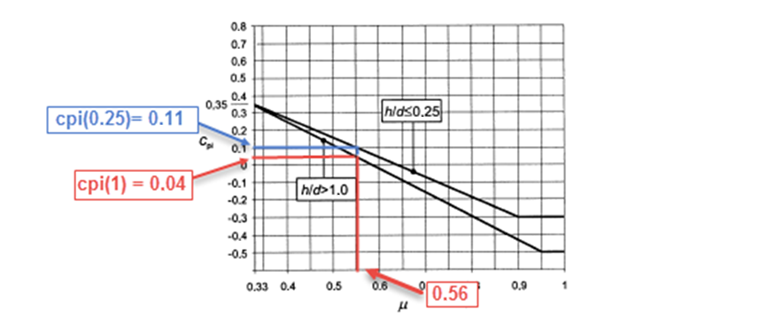

Obr. 06 - Vnitřní křivka tlakových křivek platná pro rovnoměrně rozložená otvory

Interpolace pro stanovení c pi

$$\begin{array}{l}{\mathrm c}_\mathrm{pi}(\frac{\mathrm h}{\mathrm d})\;=\;{\mathrm c}_\mathrm{pi}(0,25)\;+\;\frac{{\mathrm c}_\mathrm{pi}(1)\;-\;{\mathrm c}_\mathrm{pi}(0,25)}{0,75}\;\cdot\;(\frac{\mathrm h}{\mathrm d}\;-\;0,25)\\{\mathrm c}_\mathrm{pi}(\frac{\mathrm h}{\mathrm d})\;=\;0,11\;+\;\frac{0,04\;-\;0,11}{0,75}\;\cdot\;(0,55\;-\;0,25)\;=\;0,082\end{array}$$

U budov s dominantní stranou , tzn budova s jednou stranou, jejíž plocha je dvakrát větší než ve všech ostatních oblastech:

  • c pi = 0.75 · c pe, pokud jsou otvory u dominantní strany dvakrát větší než u ostatních otvorů
  • c pi = 0,9 · c pe, pokud jsou otvory v dominantní straně třikrát větší než všechny ostatní otvory.

Ve většině případů (pro běžné budovy), aniž by bylo známo přesné rozdělení otvorů, doporučuje norma použít extrémní hodnoty c pi = +0,2 (přetlak) a c pi = −0,3 (podtlak).

Zohlednění součinitele vnitřního tlaku v programu RFEM

Pomocí generátoru zatížení větrem v programu RFEM lze zadat hodnotu cpi po jeho stanovení. Zadané údaje se zohlední při automatickém generování zatížení.

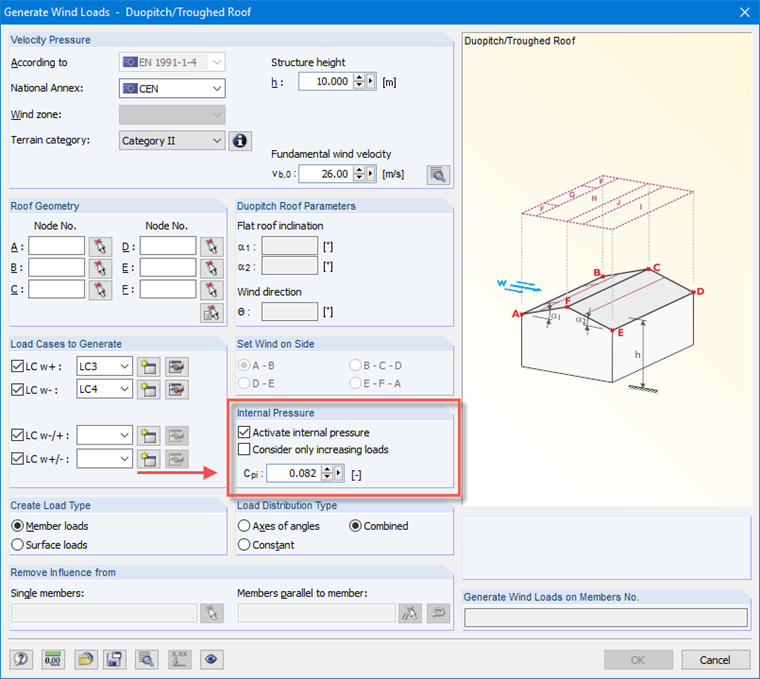

Obr. 07 - Zadání vnitřního součinitele tlaku v generátoru zatížení větrem v programu RFEM

Literatura

[1]Eurokód 1: Účinky na konstrukcích - Část 1-4: Obecná zatížení - Zatížení větrem; NF EN 1991-1-4
