Tento asistent zatížení usnadňuje úlohu zadání plošného zatížení na pruty modelu. Můžete tak například zadat sněhové zatížení na krokve střešní roviny nebo dopravní zatížení na rošt nosníků, aniž byste museli ručně určovat podíly zatížení jednotlivých prutů.
Základ

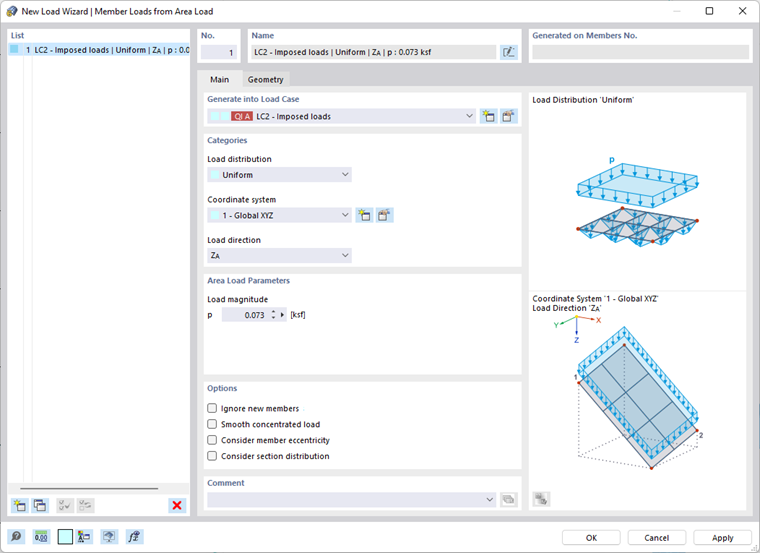

Karta Základ spravuje parametry zatížení.
Vytvořit v zatěžovacím stavu
V seznamu vyberte zatěžovací stav, kterému mají být zatížení přiřazena. Pomocí tlačítka
můžete vytvořit nový zatěžovací stav.
Kategorie
Rozdělení zatížení
V seznamu jsou k dispozici různé možnosti, jak plošné zatížení působí:
- Rovnoměrné: Působí zatížení konstantní velikosti.
- Lineární: Zatížení je rozděleno lineárně proměnně. V sekci 'Parametry plošného zatížení' můžete zadat tři referenční uzly s příslušnými velikostmi zatížení.
- Proměnné v X / Y / Z: Zatížení je lineárně proměnně rozděleno ve směru globální osy. Parametry plošného zatížení můžete nastavit v samostatné kartě (viz sekce Proměnné).
Souřadnicový systém
Plošné zatížení může působit kolmo k rovině zatížení ('lokální z') nebo vztaženo ke globálnímu souřadnicovému systému XYZ. Případně můžete vybrat nebo nově vytvořit uživatelský souřadnicový systém.
Směr zatížení
Pokud plošné zatížení nepůsobí kolmo k rovině zatížení, ale ve směru globální osy, nabízí seznam různé možnosti výběru.
Plošné zatížení může být vztaženo ke skutečné ploše (jako vlastní tíha) nebo k promítnuté ploše (jako sněhové zatížení). Směr zatížení je znázorněn v náčrtu dialogu.
Parametry plošného zatížení
Zadejte velikost rovnoměrného plošného zatížení. Pokud se jedná o lineárně proměnné zatížení, můžete zde definovat čísla tří uzlů s přiřazenými zatíženími. Pomocí tlačítka
lze uzly také graficky vybrat v pracovním okně.
Možnosti
Pokud zaškrtnete políčko 'Ignorovat nové pruty', bude plošné zatížení působit pouze na aktuálně existující pruty roviny plošného zatížení podle definice na kartě 'Geometrie'. Pruty, které do roviny plošného zatížení doplníte později, neobdrží žádné podíly plošného zatížení.
Pomocí zaškrtávacího políčka 'Vyhladit bodové zatížení' můžete vyhladit bodová zatížení, která se mohou při složité geometrii v rámci rozdělení zatížení vyskytnout. Bodová zatížení se poté rozloží na sousední pruty.
Volba 'Zohlednit excentricitu prutu' určuje, jak plošné zatížení působí na pruty roviny s excentricitami prutů: Pokud políčko není aktivováno (výchozí nastavení), excentricky uspořádané pruty se při určování podílů zatížení zohlední standardně. Pokud políčko zaškrtnete, tyto pruty naopak nedostanou žádné podíly z plošného zatížení.
Pomocí zaškrtávacího políčka 'Zohlednit rozdělení průřezu' můžete řídit, zda plošné zatížení působí také na šikmé pruty, které vznikají definicí rozšíření (výchozí nastavení). Pokud políčko aktivujete, plošné zatížení se nepřiřadí prutům v rovině zatížení, které mají nerovnoměrný průběh průřezu (viz kapitola Querschnitt ).
Geometrie
Na kartě Geometrie můžete vymezit rovinu zatížení a určit nosné pruty.
Vymezení roviny plošného zatížení
Stanovte hranice roviny plošného zatížení tak, že postupně kliknete na rohové uzly roviny v pracovním okně. Použijte k tomu tlačítko
. Rovinu přitom označí barva výběru. Pomocí tlačítka
můžete také vybrat buňky roviny, které RFEM automaticky rozpozná v modelu.
Pro rovinu jsou zapotřebí alespoň tři uzly. Plocha nemusí být ze všech stran ohraničena liniemi nebo pruty. Rovniny s zakřivenými pruty se však pro generování prutových zatížení nehodí.
Můžete definovat různé roviny plošného zatížení, které se poté v tabulce zobrazí po řádcích.
Bez působení na
Tato sekce umožňuje vyloučit z přenosu zatížení pruty, jako jsou ztužení nebo vaznice. Pruty můžete graficky definovat pomocí tlačítka
buď jednotlivě, nebo pomocí vzorového prutu 'paralelně' ke všem prutům bez zatížení. Pomocí tlačítka
lze převzít pruty z výběrů objektů. K tomu vyberte příslušný výběr objektů (OS) v samostatném dialogu.
Nastavení
'Oblast působení zatížení' určuje, jak plošné zatížení působí v modelu:
- Úplně vyplněná rovina: Pokud mezi pruty existuje plocha, která není v modelu znázorněna, rozděluje se plošné zatížení celé roviny na pruty. Tak můžete například přenést zatížení střechy nebo stěny na prutovou konstrukci.
- Nevyplněná, pouze na prutech: Pokud model sestává pouze z prutů, jako například stožár, působí zatížení pouze na průřezy prutů. Zatížení se určuje s ohledem na polohu prutů.
Proměnné
Karta Proměnné je dostupná, pokud jste na kartě 'Základ' zvolili proměnné rozdělení zatížení, které působí ve směru globální osy.
Můžete zde definovat libovolně proměnné zatížení, například zatížení větrem závislé na výšce. Zadejte ordináty nebo relativní vzdálenosti a přiřaďte příslušné hodnoty zatížení.
Tolerance
Na kartě Tolerance můžete ovlivnit kritéria, podle nichž jsou pruty a uzly posuzovány jako náležející k rovině nebo přímce.
Tolerance pro typ 'Pruty v rovině'
Pomocí seznamu určete, zda se má přípustná odchylka prutu od roviny zatížení popsat 'Absolutně pomocí vzdálenosti' nebo 'Relativně pomocí úhlu'. Poté zadejte vzdálenost Δz nebo úhel φz. Generátor zatížení rozpozná buňky pro všechny pruty, které leží v rámci této hranice, a vytvoří příslušná zatížení.
Tolerance pro typ 'Uzel na přímce'
V seznamu můžete vybrat, zda se má přípustná odchylka uzlu od definiční přímky prutu popsat 'Absolutně pomocí vzdálenosti' nebo 'Relativně pomocí úhlu'. Poté zadejte vzdálenost Δs nebo úhel φs.
Zobrazení prutových zatížení a rozdělovacích ploch
Jakmile jsou prutová zatížení vytvořena, můžete zobrazené zatížení znázornit nejen jako plošné zatížení, ale také jako skutečná prutová zatížení. Použijte k tomu položku Zobrazit odděleně v kontextové nabídce plošného zatížení nebo v navigátoru - Zobrazení aktivujte možnost Zatížení → Asistenti zatížení → Prutová zatížení z plošného zatížení → Zobrazit odděleně. Dále můžete pomocí volby v navigátoru Zobrazit rozdělovací plochy zobrazit buňky Voronoi vybraného zatížení.
