FAQ 000335 CS

15. listopadu 2019

Import/Export & BIM RFEM RSTAB

Jaké jsou možnosti exportu stávajícího projektu do programu Bentley ProStructures (ProSteel a ProConcrete) a STAAD.Pro? Co mám dělat?

Odpověď

Export do programu Bentley ProStructures je možný pouze dvěma způsoby.

1. Data lze exportovat do cílového programu pomocí rozhraní produktu.

Nejdříve exportujeme programová data do produktového rozhraní pro ocelové konstrukce "Bentley ProStructure" ve formátu * .stp. Tento soubor pak načteme do cílového programu.

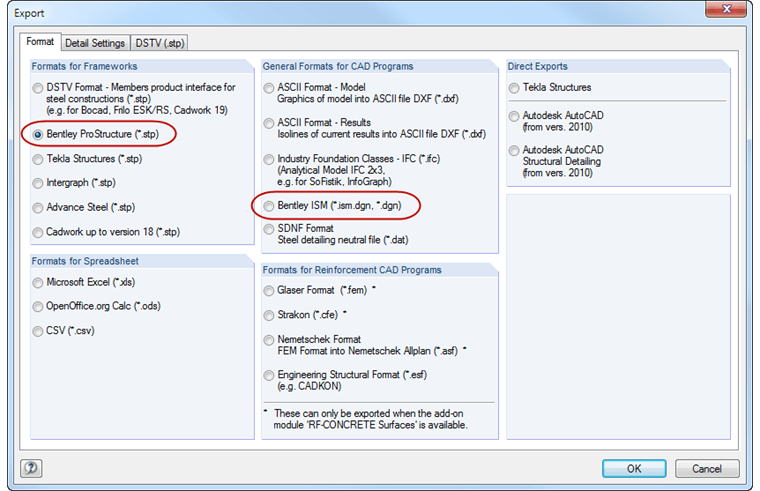

Hledání výrobního rozhraní pro ocelové konstrukce "Bentley ProStructure" vybereme v nabídce "Soubor" příkazem "Exportovat". Otevře se dialog "Exportovat" pomocí záložky "Formátovat".

Pomocí rozhraní produktů pro ocelové konstrukce (* .stp) můžeme přenést kompletní nosnou konstrukci včetně materiálů, průřezů, kloubů, zatížení, kombinací, podpor a výsledků. Tento formát je řízen výrobním rozhraním pro ocelové konstrukce podle DSTV (German Steel Construction Association). Rozhraní DSTV (* .stp) podporuje například projekty Bentley ProStructures, Tekla Structures, Bocad, Intergraph Frameworks, Advanced Steel a Cadwork.

2. Data můžeme exportovat do cílového programu pomocí rozhraní Bentley ISM.

Nejprve exportujeme programová data do rozhraní * Bismar ISM ve formátu * .ism.dgn. Tento soubor pak načteme do cílového programu.

Vyhledání rozhraní ISM vybereme příkazem "Exportovat" v nabídce "Soubor". Otevře se dialog "Exportovat" pomocí záložky "Formátovat".

Pomocí této technologie lze vedle prutů také exportovat prvky na ploše jako stěny nebo desky.
