Jak mohu změnit měřítko výsledků v sekcích v programu RFEM?

Odpověď

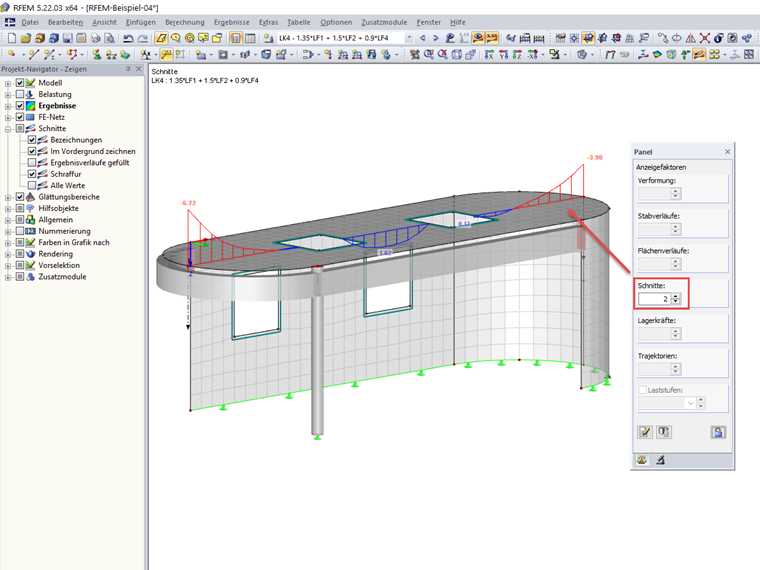

Škálování linie vnitřních sil, tzn v případě stehů paraboly je lze nastavit v okně řídicího panelu výsledků v záložce Faktory zobrazení.

Ovládací panel lze otevřít příkazem z hlavní nabídky "Zobrazit" - "Ovládací panely" nebo pomocí tlačítka se stejným názvem (viz obrázek).

V tomto okně lze nastavit faktory zobrazení pro všechny zobrazené výsledky.

Klíčová slova

Změna měřítka Změna velikosti Ovládací panel Panel Section Faktor zobrazení
