Wie kann bei RFEM die Skalierung der Ergebnisse in Schnitten verändert werden?

Antwort

Die Skalierung der Schnittgrößenlinie, d.h. die Größen der Parabelstiche, können Sie im Fenster des Ergebnis-Steuerpanels im Register der Darstellungsfaktoren einstellen.

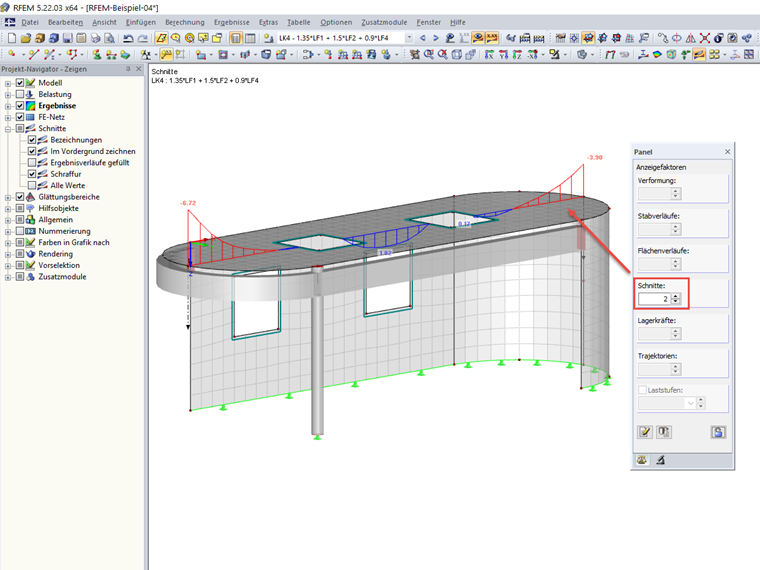

Das Steuerpanel können Sie über den Menüpunkt "Ansicht" -> "Steuerpanel" oder über den gleichnamigen Button aufrufen (siehe Bild).

In diesem Fenster können Sie für alle angezeigten Ergebnisse die Darstellungsfaktoren einstellen.

Schlüsselwörter

Skalierung Skalieren Steuerpanel Panel Schnitt Anzeigefaktor
