RF-CONCRETE | Údaje

Pro snazší zadávání dat jsou v programu RFEM přednastaveny plochy, pruty, sady prutů, materiály, tloušťky ploch a průřezy. Na mnoha místech programu lze použít funkci [Vybrat] pro grafický výběr. Samozřejmostí je přístup ke globálním databázím materiálů a průřezů. Zatěžovací stavy, kombinace zatížení a výsledků je možné libovolně slučovat do různých návrhových případů. Tabulky se záložkami slouží k zadání veškerých údajů o výztuži dle příslušné normy pro posouzení železobetonu. Zadání geometrických dat závisí na jednotlivých částí modulu RF-CONCRETE:

Například v přídavném modulu RF-CONCRETE Members obsahuje například zadání pro odebírání výztužných prutů, počet vrstev, řeznost třmínků a typ ukotvení. Pro posouzení požární odolnosti železobetonových prutů je třeba definovat třídu požární odolnosti, vlastnosti materiálu související s požárem a strany průřezu vystavené požáru.
V přídavném modulu RF-CONCRETE Surfaces je třeba zadat například krytí výztuže, směr výztuže, minimální a maximální výztuž, základní výztuž, která se má použít, nebo navrženou podélnou výztuž. jako průměr prutu.

Plochy a pruty lze kombinovat v takzvaných „sadách výztuže“, jejichž návrhové parametry se liší. Tímto způsobem lze efektivně počítat alternativní posouzení s různými okrajovými podmínkami nebo upravenými průřezy.

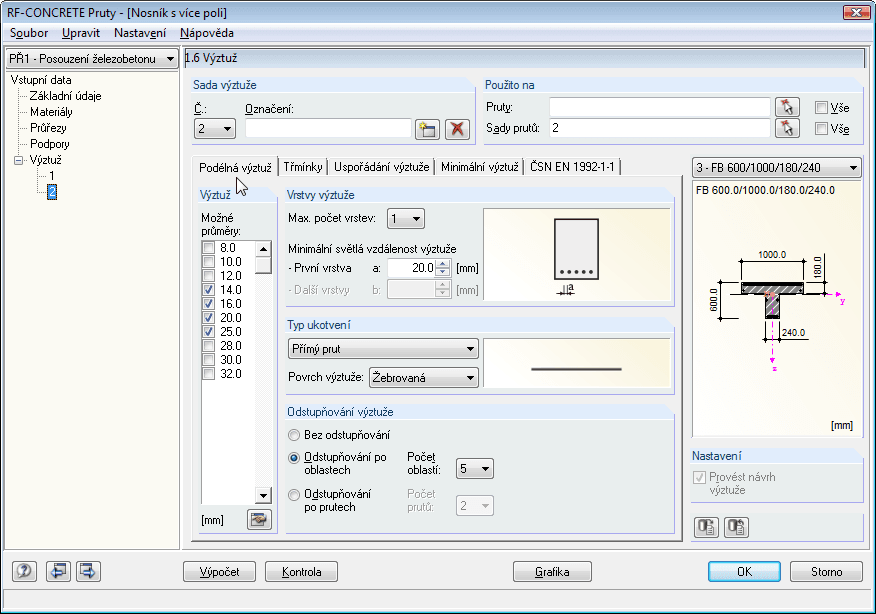

RF-CONCRETE Surfaces - Detailní nastavení
