CONCRETE | Základní vlastnosti

Při použití pomalu tuhnoucího betonu (obvykle u konstrukčních prvků s velkou tloušťkou) může být vypočítaná minimální výztuž pro vynucené přetvoření redukována součinitelem 0,85 podle EN 1992-1-1, 7.3.2. Podmínkou však je, aby charakteristická hodnota pro vývoj pevnosti r = f_cm2/f_cm28 nebyla větší než 0,3. Kromě toho musí být v projektové dokumentaci výslovně definovány obecné podmínky pro použití této redukce výztuže.

Při konstantním spojitém zatížení je možné podle EN 1992‑1‑1 (Eurokód 2) zadat návrhový řez pro smykovou výztuž ve vzdálenosti d od přední hrany podpory. Přitom se redukuje použitá posouvající síla pro smykovou výztuž na V_Ed,red. Pro posouzení maximální přenesené tlakové síly v betonu V_Rd,max je ale použita úplná posouvající síla.

V přídavném modulu RF-CONCRETE Members pro RFEM nebo CONCRETE pro RSTAB se uživateli návrh výztuže vytvoří automaticky, pokud v okně 1.6 Výztuž aktivuje možnost "Provést návrh výztuže".

Před spuštěním výpočtu je možné zkontrolovat úplnost a správnost vstupních dat pomocí programové funkce [Kontrola]. Přídavný modul CONCRETE provede výpočet a poté vyhledá výsledky relevantních zatěžovacích stavů, kombinací zatížení a kombinací výsledků. Není-li možné takové výsledky nalézt, program RSTAB spustí výpočet pro stanovení nezbytných vnitřních sil.

Podle zvolené návrhové normy se vypočítají požadované průřezy podélné a smykové výztuže včetně příslušných mezivýsledků. V případě, že podélná výztuž určená na základě posouzení mezního stavu únosnosti nepostačuje pro posouzení maximální šířky trhlin, program umožňuje automatické zvětšení výztuže až k požadované mezní hodnotě.

Pomocí nelineárního výpočtu lze posoudit potenciálně nestabilní konstrukční dílce. Podle příslušné normy jsou k dispozici různé přístupy.

Posouzení požární odolnosti probíhá podle zjednodušené výpočtové metody v souladu s EN 1992-1-2, 4.2. Modul CONCRETE využívá pro posouzení zónovou metodu uvedenou v příloze B2. Kromě toho lze zohlednit tepelná přetvoření v podélném směru a tepelné zakřivení, které je způsobeno nesymetrickými účinky požáru.

• Převzetí výsledků z programu RSTAB
• Rozsáhlé databáze materiálů a průřezů
• Rozšíření modulu EC2 pro RSTAB umožňuje posouzení železobetonu podle EN 1992-1-1:2004 (Eurokód 2). K dispozici jsou tyto národní přílohy:
  • DIN EN 1992-1-1/NA/A1:2015-12 (Německo)
  • ÖNORM B 1992-1-1:2018-01 (Rakousko)
  • NBN EN 1992-1-1 ANB:2010 pro návrh betonových konstrukcí, a norma EN 1992-1-2 ANB:2010 pro posouzení požární odolnosti (Belgie)
  • BDS EN 1992-1-1: 2005/NA:2011 (Bulharsko)
  • EN 1992-1-1 DK NA:2013 (Dánsko)
  • NF EN 1992-1-1/NA:2016-03 (Francie)
  • SFS EN 1992-1-1/NA:2007-10 (Finsko)
  • UNI EN 1992-1-1/NA:2007-07 (Itálie)
  • LVS EN 1992-1-1:2005/NA:2014 (Lotyšsko)
  • LST EN 1992-1-1:2005/NA:2011 (Litva)
  • MS EN 1992-1-1:2010 (Malajsie)
  • NEN-EN 1992-1-1+C2:2011/NB:2016 (Nizozemsko)
  • NS EN 1992-1-1:2004-NA:2008 (Norsko)
  • PN EN 1992-1-1/NA:2010 (Polsko)
  • NP EN 1992-1-1/NA:2010-02 (Portugalsko)
  • SR EN 1992-1-1:2004/NA:2008 (Rumunsko)
  • SS EN 1992-1-1/NA:2008 (Švédsko)
  • SS EN 1992-1-1/NA:2008-06 (Singapur)
  • STN EN 1992-1-1/NA:2008-06 (Slovensko)
  • SIST EN 1992-1-1:2005/A101:2006 (Slovinsko)
  • UNE EN 1992-1-1/NA:2013 (Španělsko)
  • ČSN EN 1992-1-1/NA:2016-05 (Česká republika)
  • BS EN 1992-1-1:2004/NA:2005 (Velká Británie)
  • CPM 1992-1-1:2009 (Bělorusko)
  • CYS EN 1992-1-1:2004/NA:2009 (Kypr)
• Kromě výše uvedených národních příloh (NP) lze také definovat uživatelské NP s vlastními mezními hodnotami a parametry.
• Volitelné přednastavení dílčích součinitelů spolehlivosti a redukčních součinitelů, omezení výšky tlakové zóny, materiálových vlastností a krycí betonové vrstvy
• Stanovení podélné, smykové a torzní výztuže
• Posouzení prutů s náběhem
• Optimalizace průřezu
• Vyznačení minimální a tlakové výztuže
• Stanovení návrhu výztuže s možností úprav
• Posouzení šířky trhlin s možností zvětšení nutné výztuže pro zachování definovaných mezních hodnot
• Nelineární výpočet s ohledem na průřezy s trhlinami (pro EN 1992-1-1:2004 a DIN 1045-1:2008)
• Zohlednění tahového zpevnění
• Zohlednění dotvarování a smršťování betonu
• Deformace průřezů s trhlinami (stav II)
• Grafické znázornění všech průběhů výsledků
• Posouzení požární odolnosti obdélníkových a kruhových průřezů zjednodušenou metodou (zónovou metodou) v souladu s EN 1992-1-2. Lze tak provést také posouzení požární odolnosti stojek.

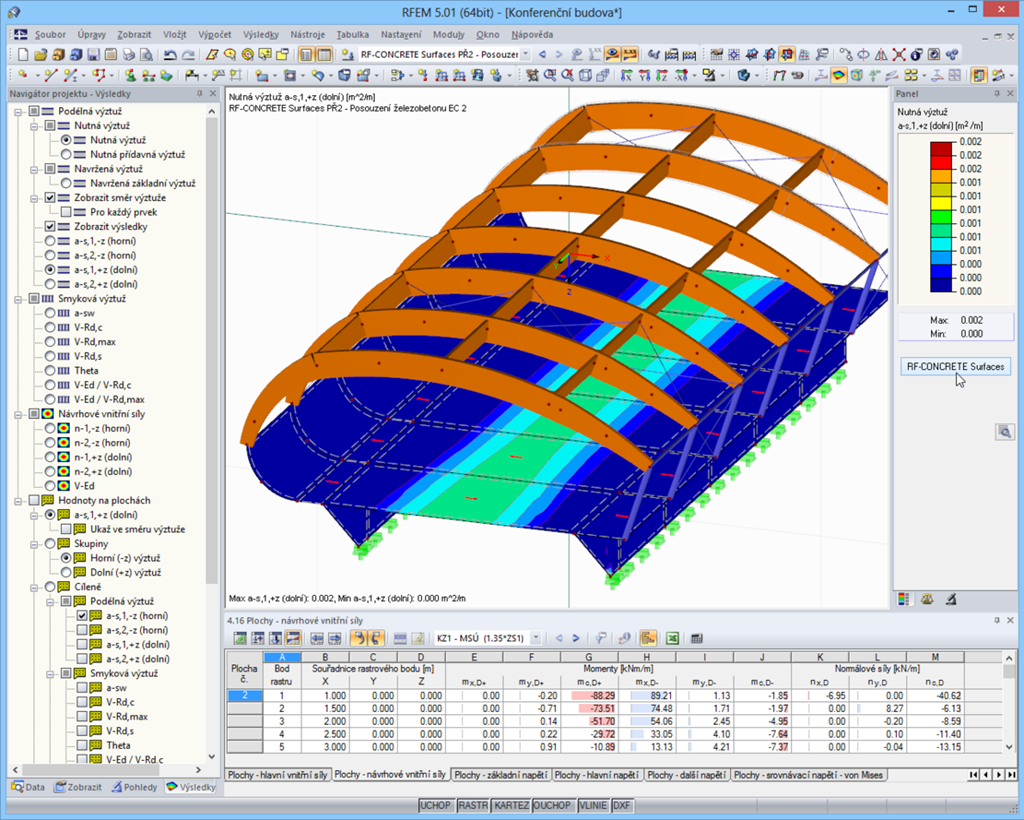

Po skončení výpočtu se zobrazí výsledky posouzení mezního stavu použitelnosti a nutná výztuž v přehledně uspořádaných tabulkách. Kromě toho se zobrazí také všechny mezihodnoty. Aktuální protažení a napětí průřezů jsou také znázorněna graficky.

Součástí návrhů podélné a třmínkové výztuže jsou praktické nákresy výztuže. Navrženou výztuž lze dále upravovat a měnit například počet prutů a ukotvení. Změny se automaticky aktualizují.

Betonové průřezy s výztuží lze vizualizovat pomocí 3D renderování. Tato možnost představuje optimální způsob dokumentace údajů pro zhotovení výkresů výztuže a jejích výkazů.

Posouzení šířky trhlin se provádí pomocí vybrané výztuže vnitřních sil v mezním stavu použitelnosti. Výsledky zahrnují napětí ve výztuži, minimální výztuž, mezní průměry, maximální vzdálenost mezi výztuží, vzdálenost trhlin a maximální šířku trhlin.

Výsledkem nelineární analýzy jsou mezní stavy únosnosti průřezu s definovaným vyztužením (které je stanoveno lineárně pružným výpočtem) a skutečný průhyb konstrukčního dílce s ohledem na oslabení průřezu trhlinami.
