BETON | Leistungsmerkmale

Beim Einsatz von langsam erhärtendem Beton (in der Regel bei dicken Bauteilen) darf die errechnete Mindestbewehrung zur Aufnahmen von Zwangsbeanspruchungen nach EN 1992-1-1, 7.3.2 mit dem Faktor 0,85 abgemindert werden. Bedingung hierfür ist aber, dass der Kennwert für die Festigkeitsentwicklung r = f_cm2 / f_cm28 nicht größer als 0,3 ist. Zusätzlich sind die Rahmenbedingungen der Anwendungsvoraussetzung für diese Bewehrungsverminderung in den Ausführungsunterlagen explizit festzulegen.

Bei gleichmäßiger verteilter Belastung kann nach EN 1992-1-1 (Eurocode 2) der Bemessungsschnitt für die Schubbewehrung im Abstand d von der Auflagervorderkante gelegt werden. Dabei reduziert sich die anzusetzende Querkraft für die Schubbewehrung auf V_Ed,red. Für den Nachweis der maximal aufnehmbaren Betondruckkraft V_Rd,max ist aber die vollständige Querkraft anzusetzen.

In RF-BETON Stäbe für RFEM beziehungsweise BETON für RSTAB wird dem Benutzer automatisch ein Bewehrungsvorschlag erstellt, wenn in der Maske 1.6 Bewehrung die Option "Bewehrungsvorschlag vornehmen" aktiv ist.

Vor dem Start der Berechnung sollte durch eine über das Programm gesteuerte Kontrolle sichergestellt werden, dass die Eingabedaten vollständig und korrekt vorliegen. Bei der Berechnung sucht BETON zunächst nach den Ergebnissen der relevanten Lastfälle, Last- und Ergebniskombinationen. Werden diese nicht gefunden, so startet die RSTAB-Berechnung, um die notwendigen Schnittgrößen zu ermitteln.

Unter Berücksichtigung der gewählten Bemessungsnorm werden die erforderlichen Bewehrungsquerschnitte der Längs- und Schubbewehrung sowie die zugehörigen Zwischenergebnisse berechnet. Sollte die aus dem Tragfähigkeitsnachweis ermittelte Längsbewehrung für den Nachweis der max. Rissbreite nicht ausreichen, so kann diese optional durch das Programm automatisch bis zur Einhaltung des definierten Grenzwertes erhöht werden.

Der Nachweis von stabilitätsgefährdeten Bauteilen ist mittels einer nichtlinearen Berechnung möglich. Dabei stehen der jeweiligen Norm entsprechend unterschiedliche Ansätze zur Verfügung.

Die Brandschutzbemessung erfolgt nach dem vereinfachten Rechenverfahren nach EN 1992-1-2, 4.2. Dabei wird das im Anhang B2 beschriebene Zonenverfahren verwendet. Darüber hinaus können die thermischen Dehnungen in Längsrichtung und die aus unsymmetrischer Brandeinwirkung entstehende zusätzliche thermische Verkrümmung bei der Heißbemessung berücksichtigt werden.

• Ergebnisübernahme aus RSTAB
• Integrierte Material- und Querschnittsbibliothek
• In Verbindung mit der Erweiterung EC2 für RSTAB kann die Stahlbetonbemessung gemäß EN 1992-1-1:2004 (Eurocode 2) sowie nachfolgend aufgeführter Nationaler Anhänge durchgeführt werden:
  • DIN EN 1992-1-1/NA/A1:2015-12 (Deutschland)
  • ÖNORM B 1992-1-1:2018-01 (Österreich)
  • NBN EN 1992-1-1 ANB:2010 für Kaltbemessung, EN 1992-1-2 ANB:2010 für Heißbemessung (Belgien)
  • BDS EN 1992-1-1:2005/NA:2011 (Bulgarien)
  • EN 1992-1-1 DK NA:2013 (Dänemark)
  • NF EN 1992-1-1/NA:2016-03 (Frankreich)
  • SFS EN 1992-1-1/NA:2007-10 (Finnland)
  • UNI EN 1992-1-1/NA:2007-07 (Italien)
  • LVS EN 1992-1-1:2005/NA:2014 (Lettland)
  • LST EN 1992-1-1:2005/NA:2011 (Litauen)
  • MS EN 1992-1-1:2010 (Malaysia)
  • NEN-EN 1992-1-1+C2:2011/NB:2016 (Niederlande)
  • NS EN 1992-1 -1:2004-NA:2008 (Norwegen)
  • PN EN 1992-1-1/NA:2010 (Polen)
  • NP EN 1992-1-1/NA:2010-02 (Portugal)
  • SR EN 1992-1-1:2004/NA:2008 (Rumänien)
  • SS EN 1992-1-1/NA:2008 (Schweden)
  • SS EN 1992-1-1/NA:2008-06 (Singapur)
  • STN EN 1992-1-1/NA:2008-06 (Slowakei)
  • SIST EN 1992-1-1:2005/A101:2006 (Slowenien)
  • UNE EN 1992-1-1/NA:2013 (Spanien)
  • CSN EN 1992-1-1/NA:2016-05 (Tschechien)
  • BS EN 1992-1-1:2004/NA:2005 (Vereinigtes Königreich)
  • TKP 1992-1-1:2009 (Weißrussland)
  • CYS EN 1992-1-1:2004/NA:2009 (Zypern)
• Zusätzlich zu den oben aufgeführten Nationalen Anhängen (NA) können auch benutzerdefinierte NA mit eigenen Grenzwerten und Parametern definiert werden.
• Wählbare Voreinstellungen für Teilsicherheits- und Abminderungsbeiwerte, Druckzonenbegrenzung, Baustoffeigenschaften und Betondeckung
• Ermittlung von Längs-, Schub-, Torsionsbewehrung
• Bemessung von Voutenstäben
• Optimierung von Querschnitten
• Ausweisung von Mindest- und Druckbewehrung
• Ermittlung eines modifizierbaren Bewehrungsvorschlags
• Nachweis der Rissbreitenbegrenzung mit optionaler Erhöhung der erforderlichen Bewehrung zur Einhaltung der definierten Grenzwerte des Rissbreitennachweises
• Nichtlineare Berechnung mit Berücksichtigung des gerissenen Querschnitts (für EN 1992-1-1:2004 und DIN 1045-1:2008)
• Berücksichtigung von Tension Stiffening
• Berücksichtigung von Kriechen und Schwinden
• Verformungen im Zustand II
• Grafische Darstellung aller Ergebnisverläufe
• Brandschutznachweis nach dem vereinfachten Verfahren (Zonenverfahren) gemäß EN 1992-1-2 für Rechteck- und Kreisquerschnitte. Damit ist auch der Brandschutznachweis bzw. die Heißbemessung von Kragstützen möglich.

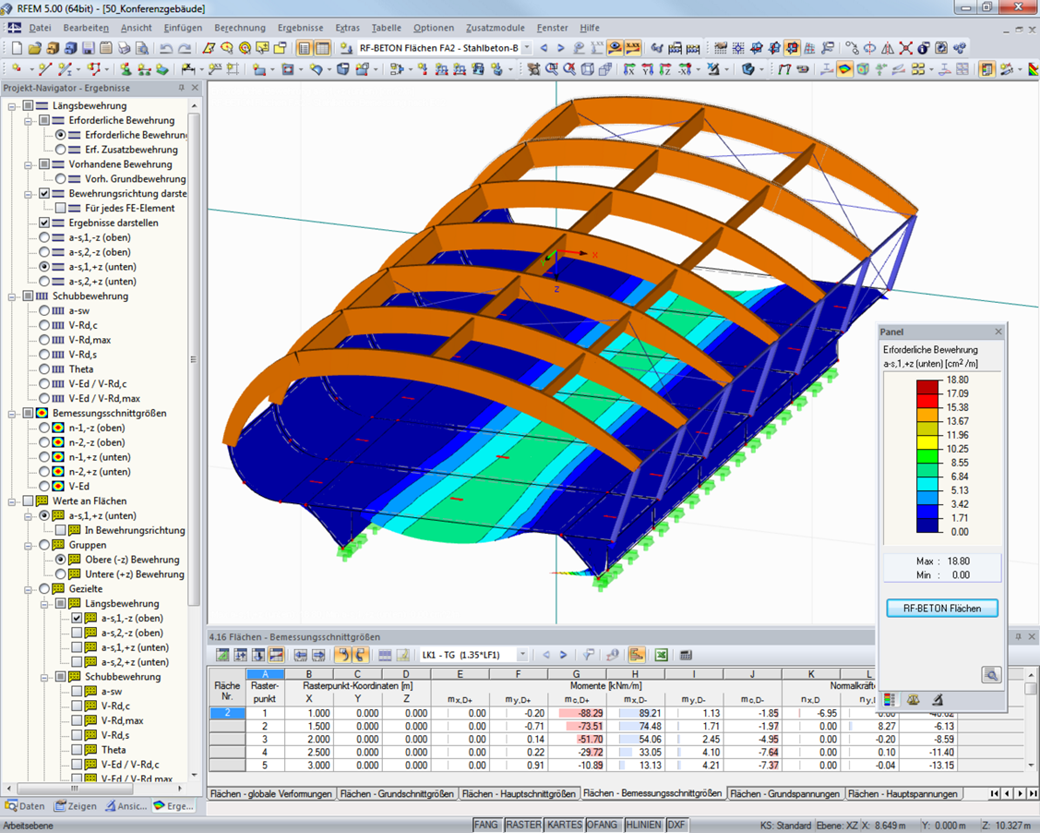

Nach der Bemessung wird die erforderliche Bewehrung in Ausgabetabellen mit veranschaulichenden Grafiken und den Detailergebnissen aufgelistet. Sämtliche Zwischenwerte sind nachvollziehbar mit angegeben. Neben der Tabelle werden die aktuellen Spannungen und Dehnungen im Querschnitt grafisch veranschaulicht.

Die Bewehrungsvorschläge für Längs- und Bügelbewehrung werden mitsamt Skizze praxisgerecht dokumentiert. Dabei ist es möglich, die vorgeschlagene Bewehrung zu editieren und z.B. die Anzahl der Stäbe und die Verankerung anzupassen. Die Änderungen werden automatisch aktualisiert.

Der Betonquerschnitt mit Bewehrung lässt sich anschaulich im 3D-Rendering visualisieren. Man erhält auf diese Weise eine optimale Dokumentationsmöglichkeit für die Erstellung von Bewehrungsplänen einschließlich Stahlliste.

Die Nachweise der Rissbreitenbegrenzung werden mit der gewählten Bewehrung für die im Grenzzustand der Gebrauchstauglichkeit maßgebenden Schnittgrößen geführt. Die Ausgabe umfasst Stahlspannungen, Mindestbewehrung, Grenzdurchmesser, maximale Bewehrungsabstände, Rissabstände sowie maximale Rissbreiten.

Als Ergebnis der nichtlinearen Berechnung erhält man Tragsicherheiten für den Querschnitt mit (linear-elastisch ermittelter) bzw. vorgegebener Bewehrung sowie die tatsächlichen Durchbiegungen des Bauteils unter Berücksichtigung der Steifigkeiten im gerissenen Zustand.
