- Posouzení prutů a sad prutů na tah, tlak, ohyb, smyk, kombinované vnitřní síly

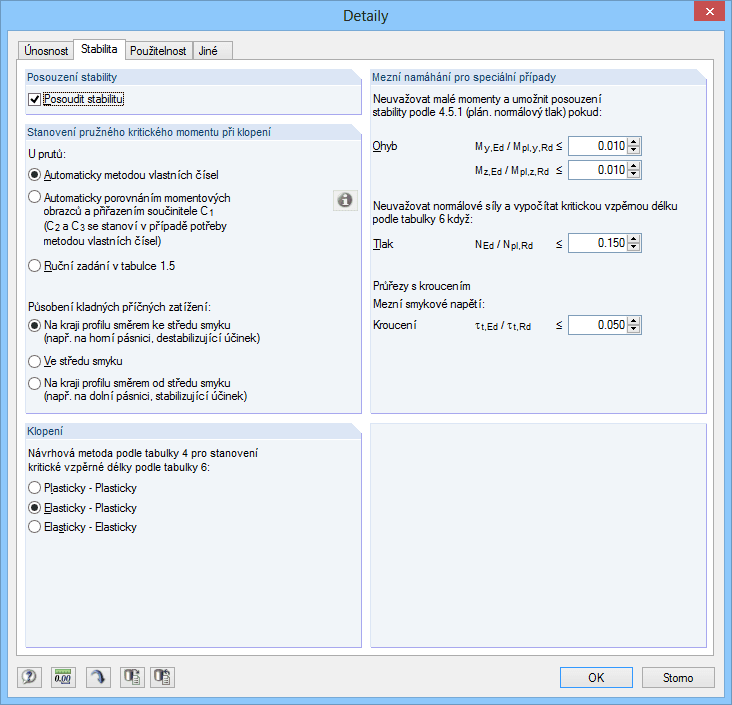

- Stabilitní analýza pro vzpěr a klopení
- Automatické určení kritických sil a kritického momentu pro prostorový vzpěr u obecně působících zatížení a podporových podmínek pomocí speciálního MKP programu (analýza vlastních čísel) integrovaného v modulu
- Možnost použití příčných podpor jednotlivých nosníků
- Automatická klasifikace průřezů (třída 1-4)
- Posouzení mezního stavu použitelnosti (průhyb)
- Optimalizace průřezu
- Široká škála dostupných průřezů, jako jsou válcované I-profily; U-profily; T-profily; úhelníky; obdélníkové a kruhové duté průřezy; kruhové tyče; symetrické a nesymetrické, parametrické I-, T- a úhelníky; dvojité úhly
- Možnost importu vzpěrných délek z přídavného modulu RF-STABILITY/RSBUCK
- Podrobná výsledková dokumentace s odkazy na rovnice použité při posouzení a popsané v normě
- Různé možnosti filtrování a uspořádání výsledků, včetně výsledků seřazených po prutech, po průřezech, po místech x nebo zatěžovacích stavech, kombinacích zatížení a kombinacích výsledků
- Tabulka výsledků pro štíhlosti prutů a rozhodující vnitřní síly
- Výkaz materiálu včetně údajů o hmotnosti a objemu
RF-STEEL SIA | Základní funkce
Máte nějaké otázky?
Délka: 00:01:35 min
Délka: 01:01:43 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Funkce programu
Délka: 00:00:32 min
Funkce programu
Délka: 00:00:53 min
Délka: 01:05:28 min
Podporové podmínky nosníku namáhaného ohybem mají zásadní význam pro jeho odolnost proti klopení. Pokud je například prostý nosník podepřen příčně ve středu pole, lze zabránit vybočení tlačeného pásu a vynutit si vlastní tvar s dvěma vlnami. Tímto dodatečným opatřením se významně zvyšuje kritický moment při klopení. V přídavných modulech pro posouzení prutů je možné ve vstupním okně "Mezilehlé podpory proti příčnému posunutí" zadat na prutu různé typy příčných podpor.
V addonu Posouzení ocelových konstrukcí v programu RFEM 6 jsou k dispozici tři typy momentových rámů (běžné, dočasné a speciální). Výsledek seizmického posouzení podle AISC 341-22 je rozdělen do dvou částí: požadavky na pruty a požadavky na spoje.
Addon Posouzení ocelových konstrukcí v programu RFEM 6 nyní nabízí možnost provádět seizmické posouzení podle AISC 341-16 a AISC 341-22. V současnosti je k dispozici pět typů seizmicky odolných systémů (SFRS).
V addonu Posouzení ocelových konstrukcí v programu RFEM 6 jsou k dispozici tři typy momentových rámů (běžné, dočasné a speciální). Výsledek seizmického posouzení podle AISC 341-16 je rozdělen do dvou částí: požadavky na pruty a požadavky na spoje.
.png?mw=350&hash=b2324c4db119938012b5490afaa56e9aa826cdcc)
- Posouzení prutů a sad prutů na tah, tlak, ohyb, smyk, kombinované vnitřní síly
- Stabilitní analýza pro vzpěr a klopení
- Automatické určení kritických sil a kritického momentu pro prostorový vzpěr u obecně působících zatížení a podporových podmínek pomocí speciálního MKP programu (analýza vlastních čísel) integrovaného v modulu
- Možnost použití příčných podpor jednotlivých nosníků
- Automatická klasifikace průřezů (třída 1-4)
- Posouzení mezního stavu použitelnosti (průhyb)
- Optimalizace průřezu
- Široká škála dostupných průřezů, jako jsou válcované I-profily; U-profily; T-profily; úhelníky; obdélníkové a kruhové duté průřezy; kruhové tyče; symetrické a nesymetrické, parametrické I-, T- a úhelníky; dvojité úhly
- Možnost importu vzpěrných délek z přídavného modulu RF-STABILITY/RSBUCK
- Podrobná výsledková dokumentace s odkazy na rovnice použité při posouzení a popsané v normě
- Různé možnosti filtrování a uspořádání výsledků, včetně výsledků seřazených po prutech, po průřezech, po místech x nebo zatěžovacích stavech, kombinacích zatížení a kombinacích výsledků
- Tabulka výsledků pro štíhlosti prutů a rozhodující vnitřní síly
- Výkaz materiálu včetně údajů o hmotnosti a objemu
Pro vyhodnocení výsledků jsou k dispozici přehledné tabulky výsledků. První tabulka výsledků zobrazuje maximální využití a odpovídající využití pro každý posuzovaný zatěžovací stav (kombinaci zatížení/výsledků).
Další tabulky výsledků zahrnují všechny podrobné výsledky, seřazené podle různých kritérií a rozbalovací stromové nabídky se všemi detaily posouzení. Všechny mezivýsledky podél prutů lze zobrazit na libovolném místě. Takto lze snadno vysledovat, jakým způsobem probíhala jednotlivá posouzení v modulu.
Kompletní data modulu jsou součástí tiskového protokolu programu RFEM/RSTAB. Obsah protokolu i požadovaný rozsah výstupních dat pro jednotlivá posouzení lze podrobně nastavit. Grafické zobrazení výsledků rozhodujících kritérií posouzení v programu RFEM/RSTAB poskytuje rychlý přehled o využití jednotlivých konstrukčních prvků.
Údaje o materiálu, zatíženích a kombinacích zatížení je třeba zadat v programu RFEM/RSTAB v souladu s koncepcí posouzení podle SIA 263.
Databáze materiálů v programu RFEM/RSTAB již obsahuje příslušné materiály pro SIA. Program RFEM/RSTAB umožňuje automaticky vytvářet odpovídající kombinace zatížení podle SIA 260. Všechny kombinace lze také vytvořit ručně v programu RFEM/RSTAB.
Přídavný modul RF-/STEEL SIA vyžaduje posouzení prutů a sad prutů, zatěžovacích stavů, kombinací zatížení a kombinací výsledků. V dalších krocích můžete upravit přednastavené hodnoty příčných mezilehlých podpor a vzpěrných délek.
V případě sledu prutů je možné definovat individuální podporové podmínky a excentricity každého vnitřního uzlu jednotlivých prutů. Speciální nástroj MKP pak stanoví kritická zatížení a momenty potřebné pro posouzení stability v těchto situacích.
V dialogu „Upravit průřez“ si můžete nechat zobrazit tvary vybočení stanovené metodou konečných pásů (FSM) jako 3D znázornění.
