V tomto příspěvku vám na příkladu desky z drátkobetonu popíšeme, jaký vliv má na výsledek výpočtu použití různých integračních metod a různý počet integračních bodů.

Pro správné posouzení průvlaku nebo deskového nosníku v programu RFEM 6 a v addonu 'Posouzení železobetonových konstrukcí' je rozhodující stanovení 'šířky desek' u žeber. V tomto článku se zabýváme možnostmi pro zadání nosníku o dvou polích a výpočtem rozměrů desek podle EN 1992-1-1.

Při výpočtu pravidelných konstrukcí není často zadání složité, je ale časově náročné. Automatizace zadávání pak může ušetřit drahocenný čas. V předkládaném případě je úkolem uvažovat podlaží domu jako jednotlivé fáze výstavby. Zadání bude provedeno pomocí programu C#, aby uživatel nemusel ručně zadávat prvky jednotlivých podlaží.

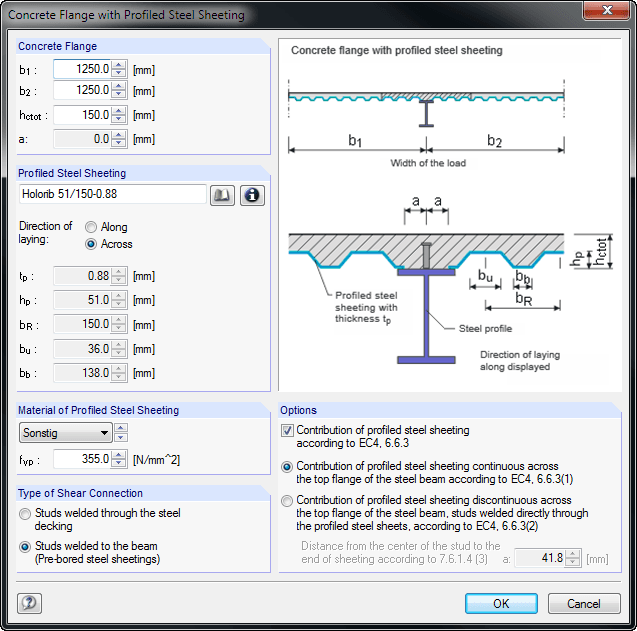

Při zadávání statického modelu lze definovat prosté a spojité nosníky s konzolami nebo bez nich. Dále je možné zadat různé délky polí s definovatelnými okrajovými podmínkami (podpory, klouby) a také libovolné stavební podpory a momentové klouby ve fázi výstavby. Pro kompletní průřez lze vytvořit typické průřezy spřažených nosníků na základě ocelových nosníků (I-profilů) s plnými betonovými pásnicemi, prefabrikovanými deskami, trapézovými plechy nebo plnými stropy s náběhy.

Průřezy lze třídit také pomocí délek nosníků, případně s obetonováním. Názorné obrázky usnadňují zadání přídavných příčných výztuží pro trapézové plechy, výztuhy profilů a lomené nebo kruhové otvory ve stojině. Vlastní tíha se použije automaticky při zadávání zatížení. Kromě toho je možné zohlednit pevná a proměnná zatížení zadáním stáří betonu na začátku zatížení pro dotvarování a volně definovat osamělá, konstantní a lichoběžníková zatížení. COMPOSITE-BEAM automaticky vytvoří kombinaci zatížení na základě údajů jednotlivých zatěžovacích stavů.

Výsledky se zobrazí v přehledných tabulkách výsledků seřazených podle požadovaných posouzení. Přehledné uspořádání výsledků umožňuje snadnou orientaci a vyhodnocení.

Posouzení mezního stavu únosnosti:

• Mezní moment únosnosti a smykové únosnosti pomocí interakce
• Částečné spojení kolíky poddajných a nepoddajných spojovacích prostředků
• Stanovení nutných spojovacích prostředků a jejich rozdělení
• Posouzení namáhání podélnou smykovou silou
• Posouzení spojení kolíky a obrysu trnu
• Výsledky rozhodujících podporových reakcí pro fázi výstavby a spřaženou fázi, včetně zatížení podpor konstrukce
• Posouzení klopení (pro spojité nosníky s konzolami)
• Kontrola tříd průřezu, plastických a elastických průřezových charakteristik

Posouzení mezního stavu použitelnosti:

• Posouzení průhybu
• Stanovení deformací a nadvýšení pomocí ideálních průřezových charakteristik vyplývajících z dotvarování a smršťování betonu
• Analýza vlastních frekvencí
• Posouzení šířky trhlin
• Stanovení podporových sil

Všechna data jsou zdokumentována v přehledném tiskovém protokolu včetně grafiky. V případě jakýchkoli změn se protokol automaticky aktualizuje. COMPOSITE-BEAM je samostatný program a nevyžaduje licenci pro RSTAB.

• Jednoduché a spojité nosníky s definovatelnými okrajovými podmínkami
• Automatické stanovení účinných průřezů
• Libovolná montážní podpora pro montážní stav
• Volně definovatelná osamělá, spojitá a lichoběžníková zatížení jako pevná zatížení se specifikací stáří betonu při zatížení
• Zohlednění volně definovatelných montážních zatížení a pohyblivých montážních pohyblivých zatížení
• Automatická kombinace zatěžovacích stavů
• Výpočet průřezových charakteristik podle Metody 1 nebo Metody 2
• Výpočet elastických vnitřních sil pomocí programu RSTAB
• Redistribuce vnitřních sil
• Posouzení mezního momentu únosnosti a smykové únosnosti pomocí interakce
• Stanovení nutných spojovacích prostředků a jejich rozdělení
• Posouzení namáhání podélnou smykovou silou
• Výsledky rozhodujících podporových reakcí pro fázi výstavby a spřaženou fázi, včetně zatížení podpor konstrukce
• Analýza prostorového vzpěru
• Posouzení šířky trhlin
• Posouzení vlastních frekvencí
