Po skončení výpočtu se zobrazí výsledky posouzení včetně všech požadovaných mezihodnot, seřazené podle různých kritérií v přehledně uspořádaných tabulkách výsledků. Podrobný výkaz všech mezihodnot zajišťuje vysokou přehlednost a ověřitelnost všech posouzení. Ve zvláštním grafickém okně lze zobrazit průběhy vnitřních sil pro každé místo x na nosníku. Přitom je možné znázornit deformace i jednotlivé vnitřní síly.

Výsledky posouzení jednotlivých mezních stavů jsou seřazeny podle prutu spojovacího prvku. Tímto způsobem lze vysledovat každou hodnotu stanovenou pro výpočet. Podrobná posouzení a zvolené průběhy výsledků lze přidat do tiskového protokolu, který zajišťuje přehledně strukturovanou dokumentaci. Tiskový protokol může obsahovat také grafiky, popisky, náčrty a další náležitosti. Zároveň je možné individuálně vybrat jednotlivé údaje o posouzení, které se mají v tiskovém protokolu zobrazit.

Při modelování nosníku jsou k dispozici různé varianty. Výběrem typu střechy se určí vhodná poloha vaznice pro generování zatížení větrem a sněhem.

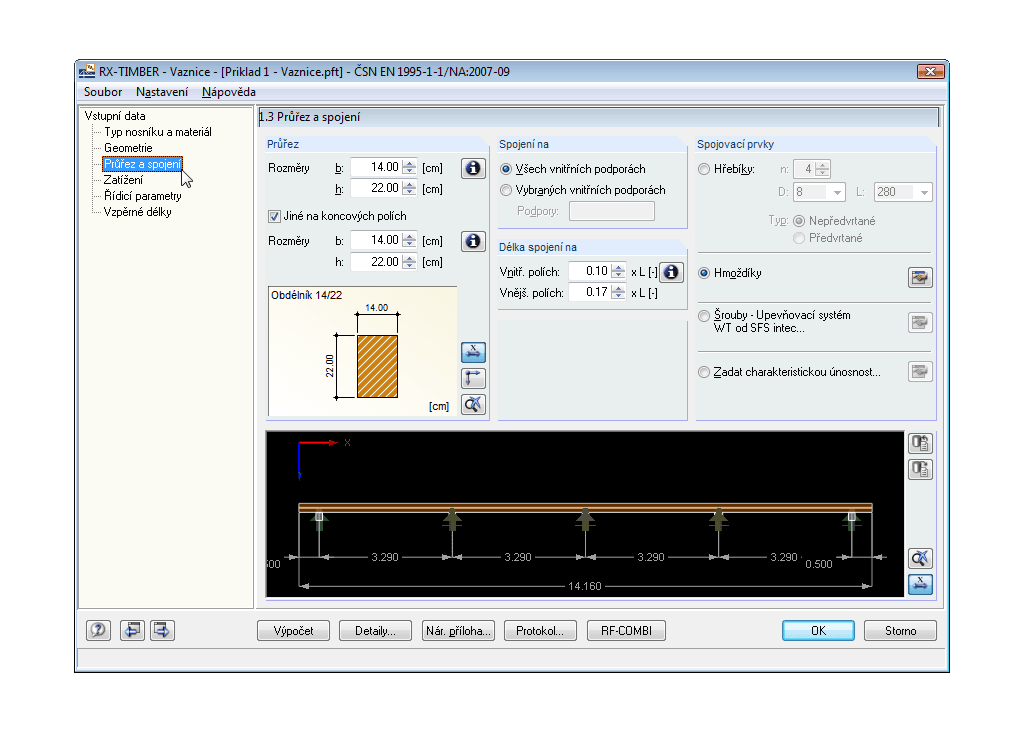

U typu nosníku lze vybrat spojitý nosník nebo vaznici. V případě spojitého nosníku je možné definovat podmínky kloubového podepření nosníků. V případě vaznice nelze měnit podmínky kloubového podepření. V tomto případě se zohlední dvojitý průřez pro oblast spojení. Navíc je k dispozici řada spojovacích prvků:

• Hřebíky (předvrtané / nepředvrtané)
• Hmoždíky různých typů
• Šrouby – upevňovací systém WT od firmy SFS intec
• Uživatelské zadání pomocí charakteristické únosnosti

Z databáze materiálů lze vybrat odpovídající třídu pevnosti dřevěného materiálu. Databáze obsahuje všechny druhy materiálů specifikované v EC 5 pro lepené lamelové dřevo, listnaté a jehličnaté dřevo. Kromě toho máte možnost vygenerovat třídu pevnosti s uživatelsky definovanými vlastnostmi materiálu, a rozšířit tak databázi.Pro zadání stálých zatížení (např. střešní konstrukce) lze také použít rozsáhlou a rozšiřitelnou databázi materiálů.

Integrované generátory usnadňují vytváření různých zatěžovacích stavů pro zatížení větrem a sněhem. Informační tlačítka zobrazí mapy s větrnými a sněhovými oblasti dané země. Příslušná zóna se vybere dvojitým kliknutím. Pro kontrolu zadaných údajů jsou zatěžovací stavy znázorněny graficky.

Zatížení lze definovat také ručně. Podle vygenerovaných zatížení program automaticky vytvoří kombinace pro mezní stav únosnosti a použitelnosti a pro posouzení požární odolnosti na pozadí.

Při posouzení se posuzuje tah a tlak podél vláken, ohyb, ohyb a tah nebo tlak a smyk od posouvající síly s kroucením a bez kroucení. Posouzení probíhá na úrovni návrhových hodnot napětí. Pro posouzení prutů vystavených vzpěru nebo klopení podle metody náhradního prutu uvažuje program osový tlak, ohyb s tlakem a bez tlaku a ohyb s tahem.

Dále se stanoví průhyb v charakteristických a kvazistálých návrhových situacích pro vnitřní pole a konzoly. Jednotlivé návrhové případy umožňují flexibilní posouzení vybraných účinků pro samostatné stabilitní analýzy. Způsob posouzení lze nastavit v řídicích parametrech výpočtu.
