Nelineární chování materiálu pro RFEM 6

Věděli jste, že...? Při odlehčování konstrukčního prvku s plastickým materiálovým modelem zůstává, na rozdíl od materiálového modelu izotropní | Nelineárně elastický, po úplném odlehčení zbytkové přetvoření.

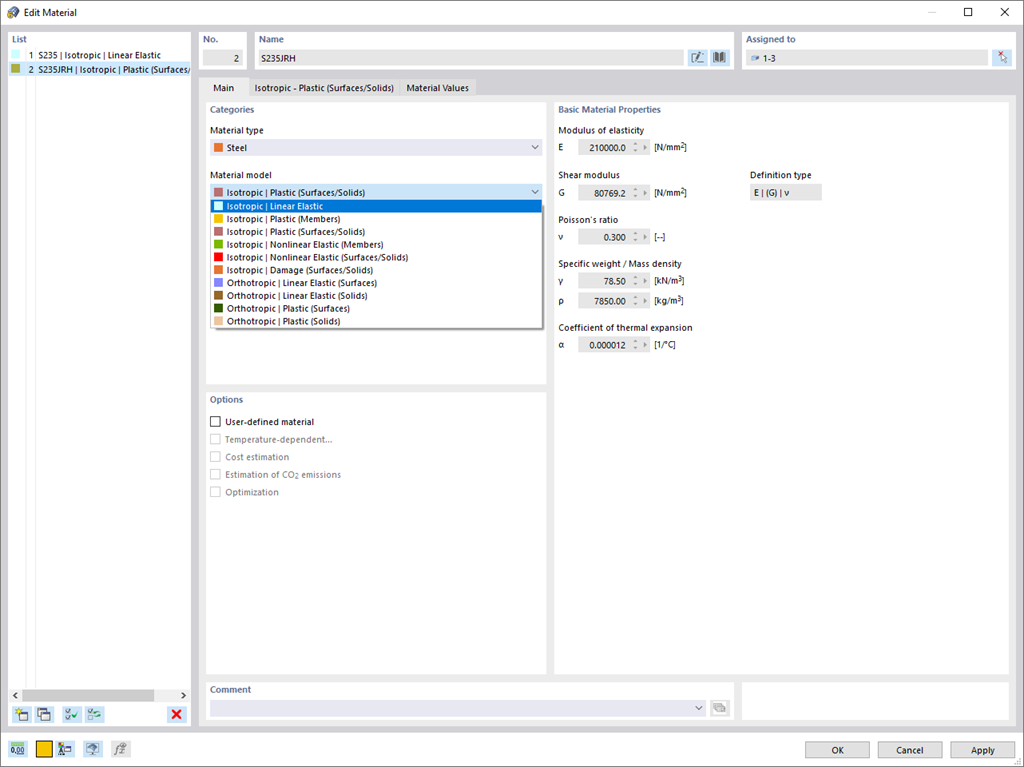

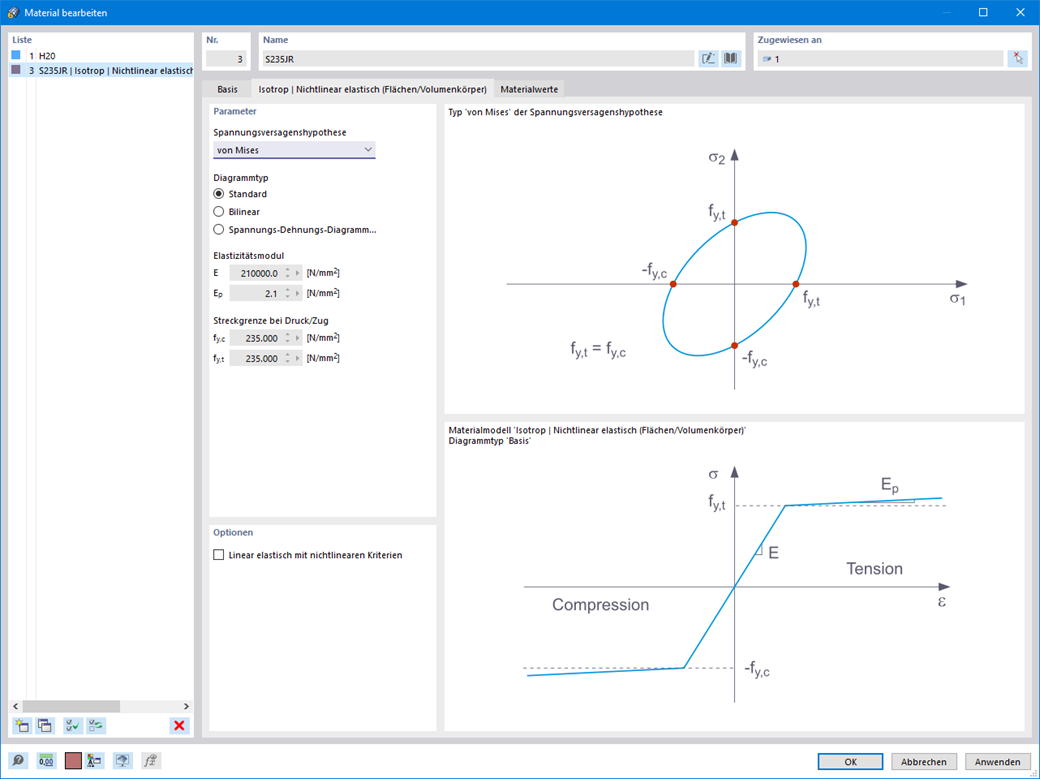

Vybrat lze jeden ze tří různých typů zadání:

• Standardní (zadání srovnávacího napětí, při kterém materiál zplastizuje)
• Bilineární (zadání srovnávacího napětí a modulu zpevnění)
• Pracovní diagram: zadání polygonálního pracovního diagramu
• Možnost uložit nebo načíst diagram
• Rozhraní na MS Excel

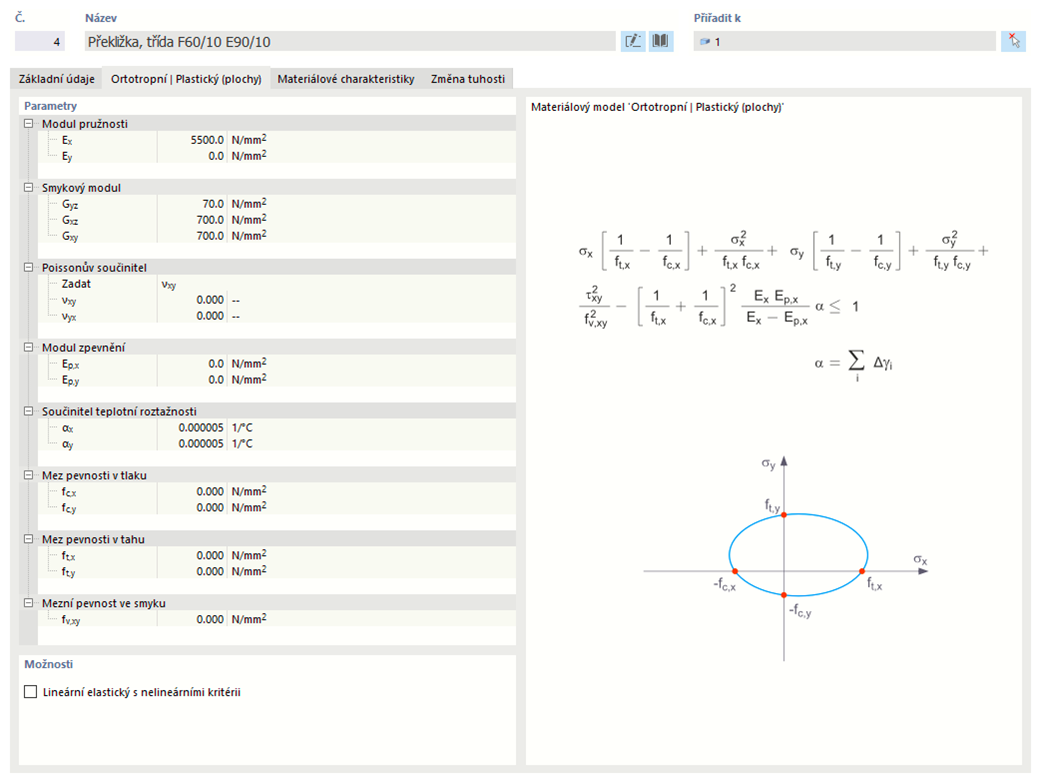

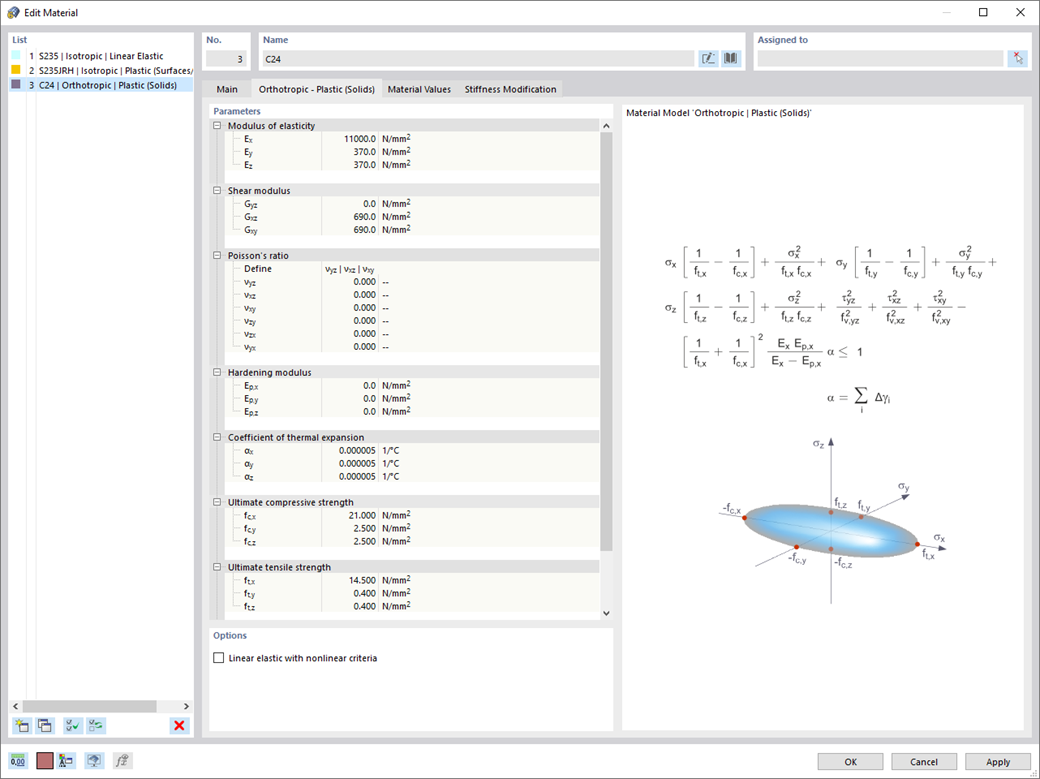

Znáte již materiálový model Tsai-Wu? Kombinuje plastické a ortotropní vlastnosti, což umožňuje modelování speciálních materiálů s anizotropními charakteristikami, jako jsou plasty vyztužené vlákny nebo dřevo.

Při plastizaci materiálu zůstávají napětí konstantní. Dochází k jejich redistribuci v závislosti na tuhosti v jednotlivých směrech. Elastická oblast odpovídá materiálovému modelu Ortotropní | lineárně elastický (tělesa). Pro plastickou oblast platí následující podmínka plasticity podle Tsai-Wu:

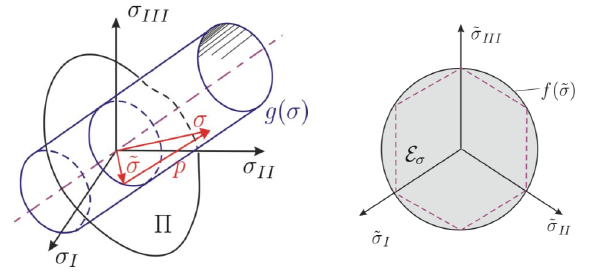

Veškeré pevnosti jsou zadány jako kladné hodnoty. Podmínku plasticity si můžete představit jako plochu ve tvaru elipsy v šestirozměrném prostoru napjatosti. Pokud se jedna z daných tří složek napětí uvažuje jako konstantní hodnota, lze plochu promítnout do trojrozměrného prostoru napjatosti.

Pokud je hodnota f_y(σ) podle rovnice Tsai-Wu pro rovinnou napjatost menší než 1, jsou působící napětí v pružné oblasti. Plastické oblasti je dosaženo, jakmile f_y(σ) = 1. Hodnoty větší než 1 jsou nepřípustné. Chování modelu je ideálně plastické, tzn. nedochází k žádnému zpevnění.

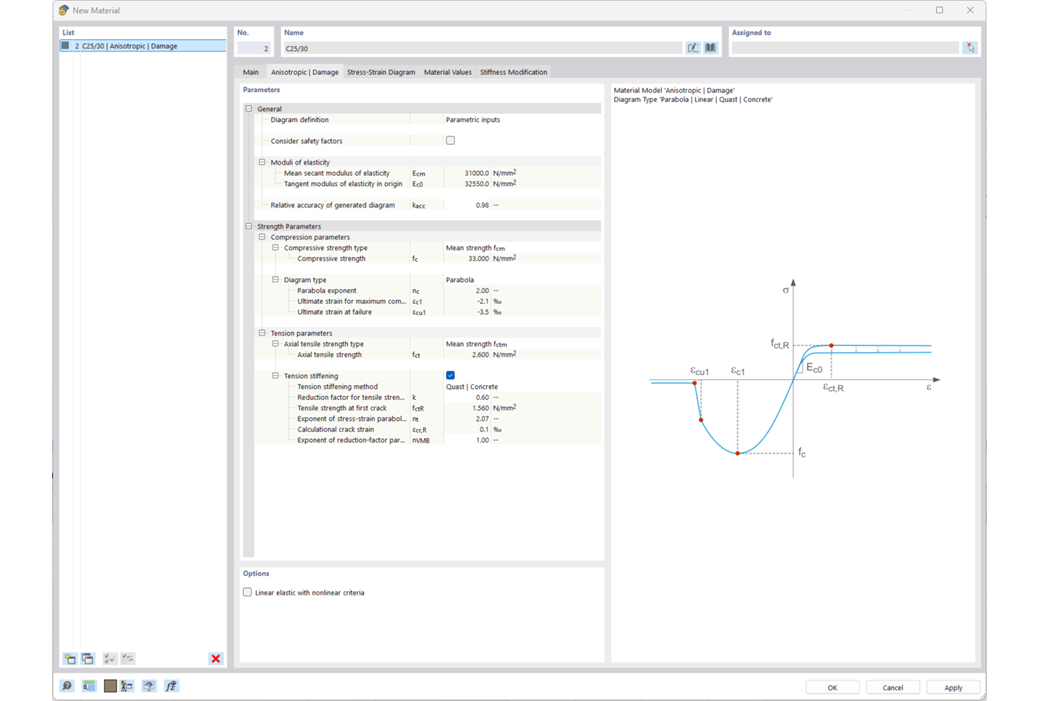

Věděl/a jste, že...? Na rozdíl od jiných materiálových modelů není pracovní diagram pro tento materiálový model antimetrický vzhledem k počátku. Tento materiálový model můžete použít například pro modelování chování drátkobetonu. Další informace o modelování drátkobetonu najdete v tomto odborném článku: KB | Stanovení materiálových vlastností drátkobetonu a jeho použití v programu RFEM

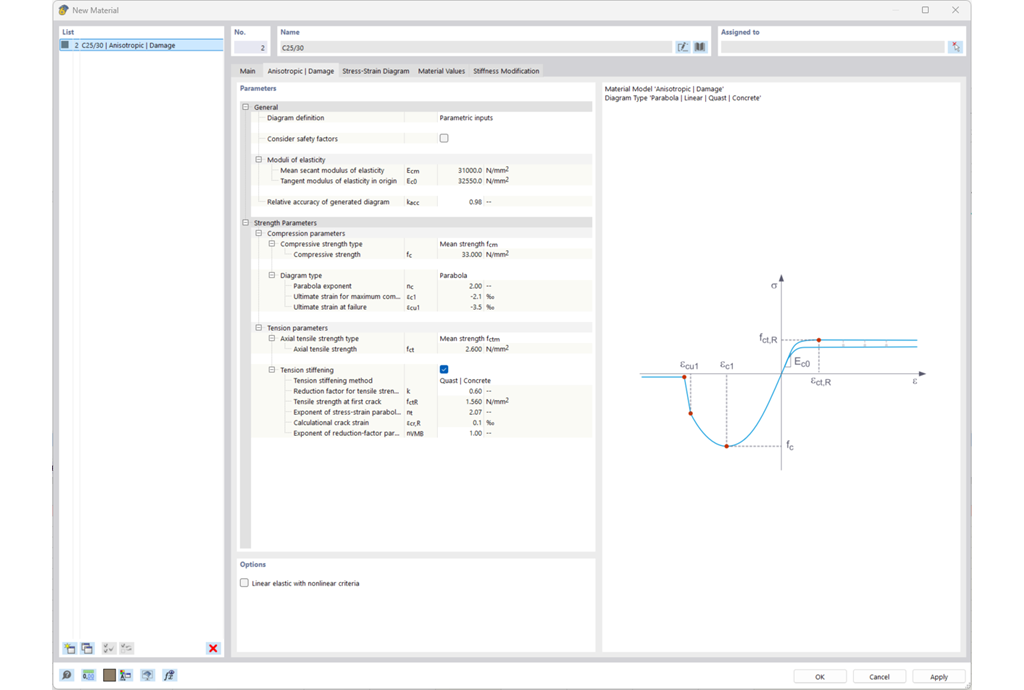

U tohoto materiálového modelu je izotropní tuhost redukována skalárním parametrem poškození. Tento parametr poškození se stanoví na základě průběhu napětí, které je definováno v diagramu. V tomto případě se nezohledňuje směr hlavních napětí, ale dochází k poškození ve směru srovnávacího poměrného přetvoření, které zahrnuje také třetí směr kolmý na rovinu. Tahové a tlakové oblasti tenzoru napětí jsou řešeny odděleně. Přitom platí vždy různé parametry poškození.

Velikost "referenčního prvku" určuje, jak se má přetvoření v oblasti trhlin přizpůsobit délce prvku. Při přednastavené nulové hodnotě nedochází ke změně měřítka. Tímto způsobem se téměř realisticky modeluje materiálové chování drátkobetonu.

Theoretische Hintergründe zum Materialmodell 'Isotrop Beschädigung' können Sie im Fachbeitrag nachlesen: KB 001461 │ Nelineární materiálový model Poškození .
