Pravidla pro tečení v izotropním nelineárním elastickým materiálovým modelu

Tipy & triky

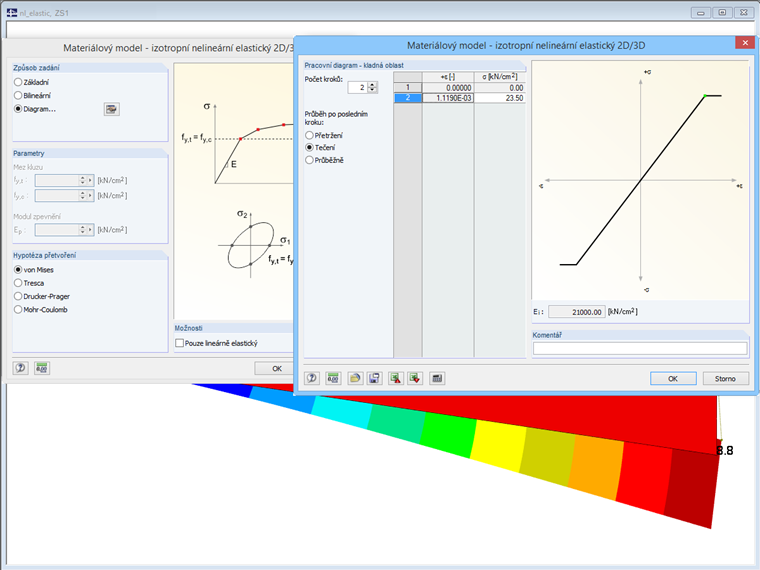

V okně „Materiálový model ‑ Izotropní nelineární elastický 2D/3D“ můžete zvolit pravidla pro tečení podle hypotézy přetvoření podle von Misese,  Drucker‑Pragera a Mohr‑Coulomba. Pomocí těchto pravidel můžete popsat elasticko‑lastické chování materiálu. Funkce tečení závisí na hlavních napětích nebo neměnnosti tenzoru napětí. Kritéria se vztahují na 2D a 3D materiálové modely.

V případě pravidel pro mez kluzu podle von Misese je kritérium tečení jako kruhový válec s hydrostatickou osou v prostoru hlavního napětí. Všechny napěťové stavy v tomto prostoru jsou zcela elastické. Napěťové stavy mimo tento prostor nejsou povoleny.

Případně můžete definovat pravidlo tečení podle Trescy. V tomto případě dochází k plastickému tečení jako výsledek maximálního smykového napětí.

Obě pravidla tečení vyžadují pracovní diagram v důsledku tvaru kruhového válce ‑ musí být symetrický v kladné i záporné oblasti. Použitím časové diskretizace jsou kritéria tečení numericky integrována pomocí implicitní Eulerovy metody. V programu RFEM je diskretizace zapracovaná do jednotlivých zatěžovacích kroků.

Jako rozšíření kritéria tečení jsou zde pravidla podle hypotéz Drucker‑Prager a Mohr‑Coulomb. V tomto případě nastane plastické tečení, když je maximální smykové napětí překročeno lokálně. V případě pravidla podle hypotézy Drucker‑Prager je zde průběžná plošná oblast v prostoru hlavního napětí. Při použití pravidla tečení podle hypotézy Mohl‑Coulomb je zde nespojitá plošná oblast s šestihranným kuželem.

Vzhledem k této ploše tečení je možné definovat vztah diagramem napětí‑deformace v záporné oblasti nesymetricky. Tento vztah musí být vždy včetně plošné oblasti pravidla tečení. Obrázek znázorňuje plošnou oblast pro pravidla tečení podle hypotézy Drucker‑Prager.
