Les panneaux de cisaillement de barre vous permettent de déterminer l’appui latéral d’une barre ou d’un ensemble de barres à l’aide de composants tels que des contreventements ou des tôles trapézoïdales. Un panneau de cisaillement de barre en y est pris en compte lors de la détermination du moment critique élastique ou du facteur de charge critique pour le déversement s’il est déterminé à l’aide du solveur de valeur propre interne. Un ressort de translation constant sur l’ensemble de la barre ou de l’ensemble de barres est appliqué.
Type de définition
Différents types de panneaux de cisaillement peuvent être sélectionnés dans la liste :
Tôle trapézoïdale
Les informations suivantes sont requises pour déterminer la rigidité de cisaillement d’une tôle trapézoïdale :
- Nom de la tôle trapézoïdale
- Disposition des fixations
- Longueur du panneau de cisaillement
- Longueur de poutre
- Espacement des poutres
Vous pouvez sélectionner la tôle trapézoïdale dans la bibliothèque à l’aide du bouton
Bibliothèque des sections - Tôle trapézoïdale). Après avoir sélectionné la tôle trapézoïdale, les coefficients de panneau de cisaillement K1 et K2 sont automatiquement transférés selon l’autorisation. Vous pouvez cependant les modifier si nécessaire.
La disposition des fixations de la tôle trapézoïdale affecte la rigidité de cisaillement que la tôle fournit à la poutre. Si la tôle trapézoïdale n’est fixée que toutes les deux nervures, la rigidité de cisaillement à appliquer est réduite par le facteur 5.
Vous pouvez insérer la longueur du panneau de cisaillement et l’espacement des poutres manuellement. Vous pouvez également le définir graphiquement en sélectionnant la fonction « Mesurer » à l’aide du bouton
. Enfin, vous pouvez sélectionner deux points de saisie dans la fenêtre de travail pour adopter la distance entre eux.
La longueur de poutre est automatiquement adoptée à partir de la barre ou de l’ensemble de barres. Désactivez la case « Définir la longueur automatiquement » si vous souhaitez définir la longueur de poutre manuellement.

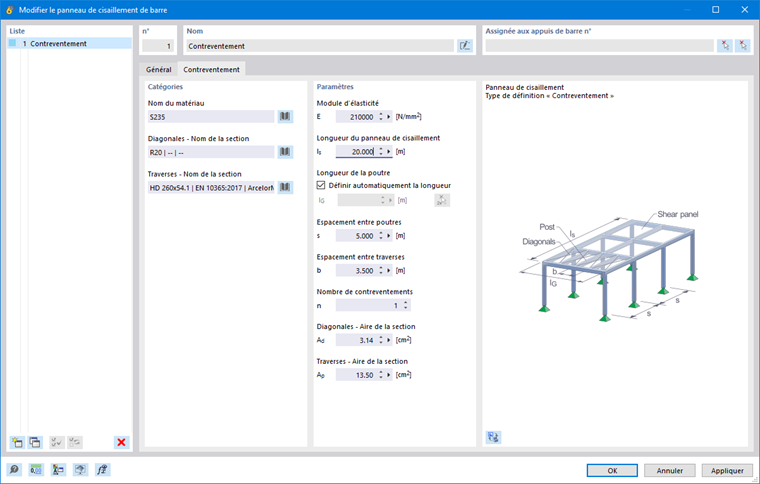

Contreventement
Les informations suivantes sont requises pour déterminer la rigidité d’un panneau de cisaillement d’un contreventement :
- Nom du matériau
- Diagonales - Nom de section
- Montants - Nom de la section
- Longueur du panneau de cisaillement
- Longueur de poutre
- Espacement des poutres
- Distance des montants
- Nombre de contreventements
Vous pouvez sélectionner le matériau dans la bibliothèque à l’aide du bouton
(voir l'image Bibliothèque de matériaux). Le module d’élasticité est automatiquement issu du matériau sélectionné. Cependant, vous pouvez également le définir manuellement.
La manière la plus simple de définir les aires de section des diagonales et montants consiste à sélectionner les sections correspondantes dans la bibliothèque à l’aide du bouton
. L’aire de la section est automatiquement adoptée. Vous pouvez également entrer cette valeur directement.
Vous pouvez insérer la longueur du panneau de cisaillement ainsi que l’espacement des poutres et des montants manuellement. Vous pouvez également le définir graphiquement en sélectionnant la fonction « Mesurer » à l’aide du bouton
. Enfin, vous pouvez sélectionner deux points de saisie dans la fenêtre de travail pour adopter la distance entre eux.
La longueur de poutre est automatiquement adoptée à partir de la barre ou de l’ensemble de barres. Désactivez la case « Définir la longueur automatiquement » si vous souhaitez définir la longueur de poutre manuellement.
De plus, il est nécessaire d’entrer le nombre de contreventements qui stabilisent le niveau de la toiture.
Tôle trapézoïdale et contreventement
Utilisez le type de panneau de cisaillement « Tôle trapézoïdale et contreventement » pour considérer à la fois la tôle trapézoïdale et le contreventement comme des panneaux de cisaillement.
Les informations suivantes sont requises pour déterminer la rigidité du panneau de cisaillement :
- Nom du matériau
- Nom de la tôle trapézoïdale
- Disposition des fixations
- Diagonales - Nom de section
- Montants - Nom de la section
- Longueur du panneau de cisaillement
- Longueur de poutre
- Espacement des poutres
- Distance des montants
- Nombre de contreventements
Une description des paramètres est disponible dans les sections trapézoïdale Tôle trapézoïdale et Contreventement.

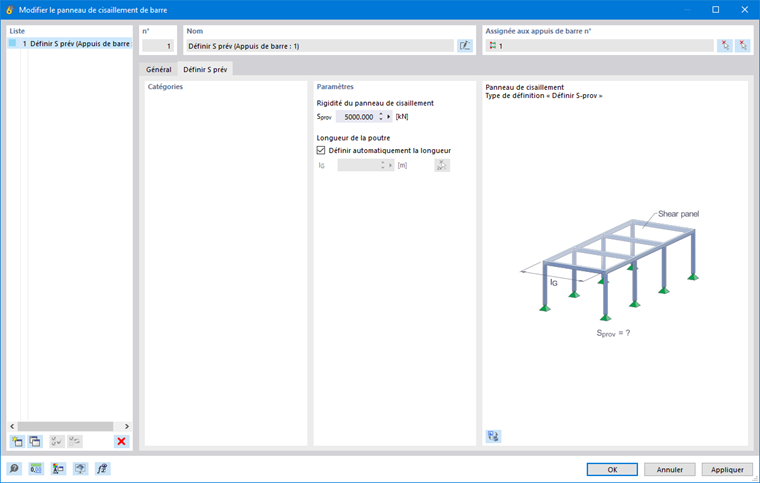

Définir S prév
Vous pouvez également définir la rigidité du panneau de cisaillement manuellement. Pour ce faire, il vous suffit de nous fournir les informations suivantes :
- Rigidité du panneau de cisaillement
- Longueur de poutre
La longueur de poutre est automatiquement adoptée à partir de la barre ou de l’ensemble de barres. Désactivez la case « Définir la longueur automatiquement » si vous souhaitez définir la longueur de poutre manuellement.
Assignation à une barre ou à un ensemble de barres
Les panneaux de cisaillement de barre peuvent être assignés aux appuis de barre. Vous pouvez assigner des panneaux de cisaillement de barre à un ou plusieurs appuis de barre à l’aide de la boîte de dialogue de modification de l’appui. Pour cela, sélectionnez la rigidité fictive « Panneau de cisaillement en y » ou « Panneau de cisaillement en z » dans la liste « Non-linéarité/rigidités fictives » de l’onglet « Général ».
L’onglet « Panneau de cisaillement - y » ou « Panneau de cisaillement - z » permet d’assigner le panneau de cisaillement souhaité.

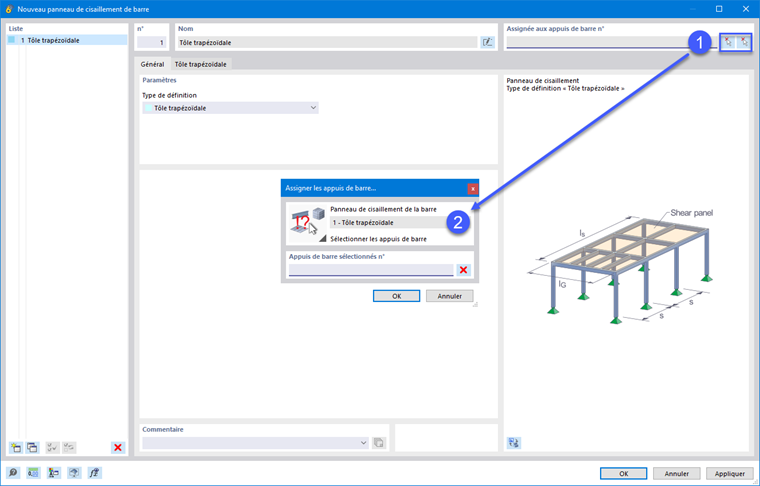

Vous pouvez également assigner graphiquement le panneau de cisaillement de barre à un appui de barre dans la boîte de dialogue de modification du panneau de cisaillement de la barre à l’aide du bouton
. Cependant, le panneau de cisaillement doit déjà être assigné à l’appui de barre.
Les appuis de barre avec les panneaux de cisaillement de barre qui y sont définis sont ensuite assignés aux barres ou ensembles de barres de niveau supérieur. L’assignation des appuis de barre s’effectue à l’aide de la boite de dialogue de modification de la barre ou de l’ensemble de barre, de la sélection dans la boite de dialogue des [[#appuis de barre ou dans le tableau d’entrée.
Position du panneau de cisaillement sur la section

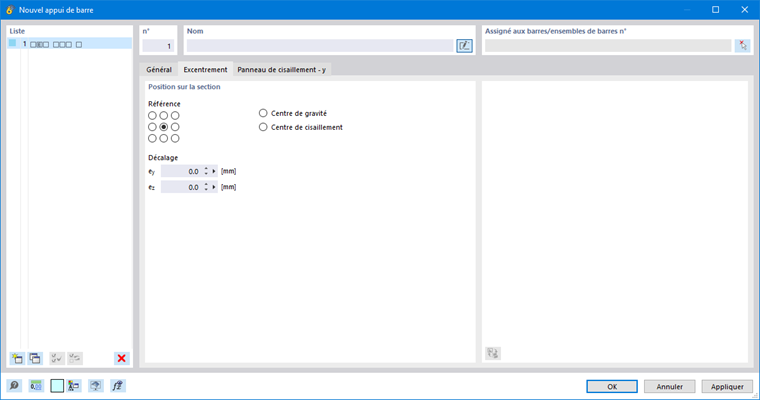

Vous pouvez définir la position du panneau de cisaillement sur la section dans l’onglet « Excentrement » de la boîte de dialogue « Appui de barre ».

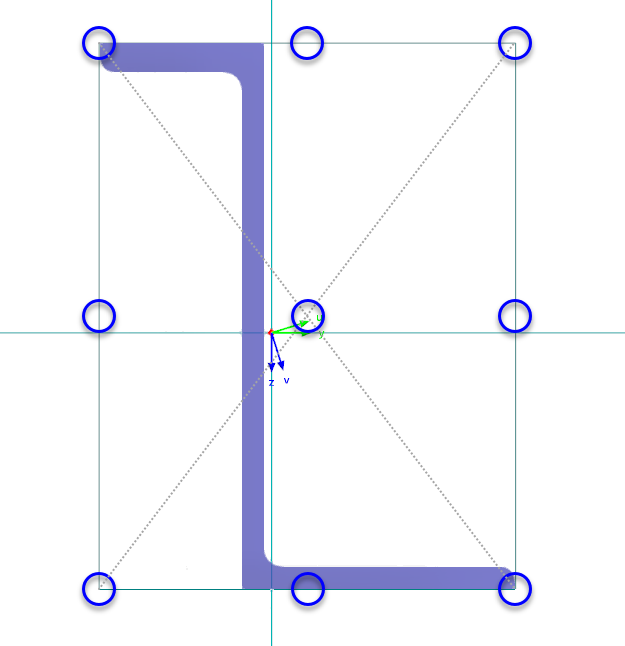

Les neuf cases « Référence » symbolisent des positions distinctives sur la section. Le point central représente le centre de gravité, les huit points de bord correspondent aux points d'intersection des axes de barre y et z avec les lignes de bord d’un rectangle qui délimite la section.
Outre les neuf cases à cocher, vous pouvez également utiliser le centre de gravité et le centre de cisaillement comme point de référence.
Vous pouvez définir le « décalage » manuellement dans les zones de texte ci-dessous. Les distances se rapportent aux axes locaux de barre y et z.
Le panneau de cisaillement est positionné à l’aide du décalage de la distance définie à partir du point de référence sélectionné au niveau de la section.
