Smyková pole prutů

Smyková pole prutů umožňují zohlednit příčnou podporu prutu nebo sady prutů pomocí konstrukčních prvků, jako jsou ztužení nebo trapézové plechy. Smykové pole prutu v y se zohledňuje při výpočtu kritického momentu při klopení nebo součinitele kritického zatížení pro klopení, pokud se tento výpočet provádí pomocí interního řešiče vlastních čísel. Přitom se na celý prut nebo sadu prutů aplikuje konstantní translační tuhost.

Důležité

Smyková pole prutů samy o sobě nemají žádný vliv na statickou, stabilitní a modální analýzu. Stávají se účinnými teprve tehdy, jsou-li přiřazeny k příslušným analýzám prostřednictvím úprav konstrukce.


Typ zadání

V seznamu je k dispozici několik typů smykových polí (viz obrázek Dialog „Nové smykové pole“).

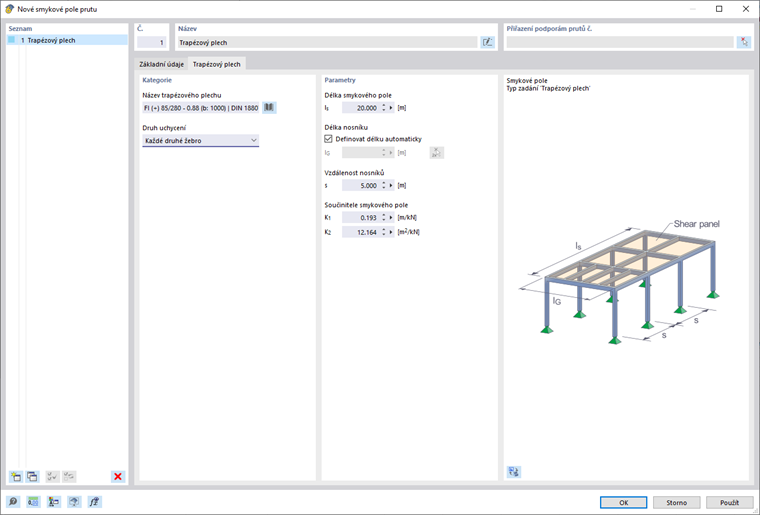

Trapézový plech

Ke stanovení tuhosti smykového pole trapézového plechu jsou potřeba následující údaje:

  • Název trapézového plechu
  • Druh uchycení
  • Délka smykového pole
  • Délka nosníku
  • Vzdálenost nosníků

Trapézový plech můžete vybrat v databázi pomocí tlačítka Databáze (viz obrázek Databáze průřezů – trapézové plechy). Součinitelé smykového pole K1 a K2 podle přípustnosti se přenesou automaticky, v případě potřeby je však lze také změnit.

Druh uchycení trapézového plechu ovlivňuje smykovou tuhost, kterou plech působí na nosník. Pokud je trapézový plech upevněn pouze na každém druhém žebru, snižuje se uvažovaná smyková tuhost součinitelem 5.

Zadejte délku smykového pole a vzdálenost nosníků. Rozměry můžete zadat také graficky tak, že pomocí tlačítka Šipka vpravo vyberete funkci „Měření“. Poté v pracovním okně klikněte na dva úchopové body v odpovídající vzdálenosti.

Délka nosníku se automaticky převezme z prutu nebo sady prutů. Pokud chcete délku nosníku zadat ručně, deaktivujte zaškrtávací políčko „Definovat délku automaticky“.

Ztužení

Ke stanovení tuhosti smykového pole ztužení jsou potřeba následující údaje:

  • Název materiálu
  • Diagonály – název průřezu
  • Svislice – název průřezu
  • Délka smykového pole
  • Délka nosníku
  • Vzdálenost nosníků
  • Vzdálenost svislic
  • Počet ztužení

Materiál můžete vybrat jako obvykle pomocí tlačítka Databáze v databázi materiálů (viz obrázek Výběr materiálu v databázi). Modul pružnosti se automaticky převezme z materiálu, lze jej však také ručně upravit.

Plochy průřezů diagonál a svislic lze nejjednodušeji stanovit tak, že průřezy vyberete pomocí tlačítka Databáze v knihovně průřezů. Plocha průřezu se převezme automaticky. Hodnotu však můžete také zadat přímo.

Zadejte délku smykového pole, vzdálenost nosníků a svislic. Rozměry můžete zadat také graficky výběrem funkce „Měření“ pomocí tlačítka Šipka vpravo . Poté v pracovním okně klikněte na dva úchopové body s odpovídající vzdáleností.

Délka nosníku se automaticky převezme z prutu nebo sady prutů. Pokud chcete délku nosníku zadat ručně, zrušte políčko „Definovat délku automaticky“.

Dále je potřeba zadat počet ztužení, která stabilizují střešní rovinu.

Trapézový plech a ztužení

Použijte typ smykového pole „Trapézový plech a ztužení“, chcete-li jako smykové pole zohlednit jak trapézový plech, tak ztužení.

Ke stanovení tuhosti smykového pole jsou potřeba následující údaje:

  • Název materiálu
  • Název trapézového plechu
  • Druh uchycení
  • Diagonály – název průřezu
  • Svislice – název průřezu
  • Délka smykového pole
  • Délka nosníku
  • Vzdálenost nosníků
  • Vzdálenost svislic
  • Počet ztužení

Parametry jsou popsány v oddílech plech Trapézový plech a Ztužení.

Definovat S-prov

Tuhost smykového pole můžete zadat také ručně.

K tomu jsou nutné následující údaje:

  • Tuhost smykového pole
  • Délka nosníku

Délka nosníku se automaticky převezme z prutu nebo sady prutů. Chcete-li délku nosníku zadat ručně, zrušte výběr políčka „Definovat délku automaticky“.

Přiřazení pomocí prutové podpory

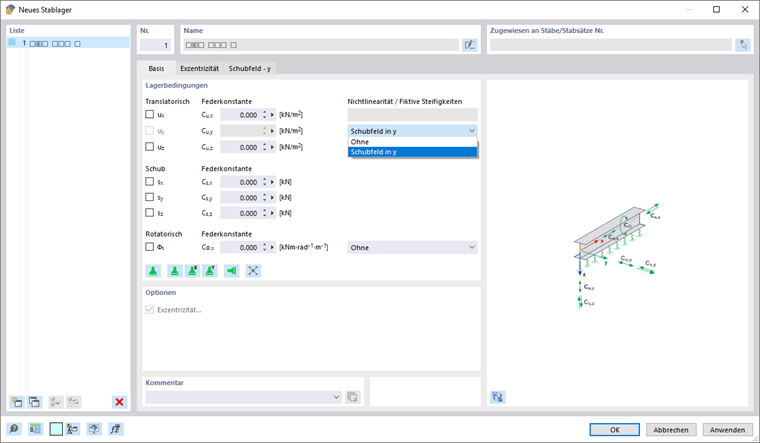

Smykové pole prutů je třeba přiřadit k prutu nebo sadě prutů pomocí prutové podpory. K tomu použijte grafický výběr pomocí tlačítka Vybrat jednotlivě (viz obrázek Přiřadit prutovou podporu) nebo použijte dialog prutové podpory. V seznamu „Nelinearita / Fiktivní tuhosti“ vyberte možnost Smykové pole v y nebo Smykové pole v z.

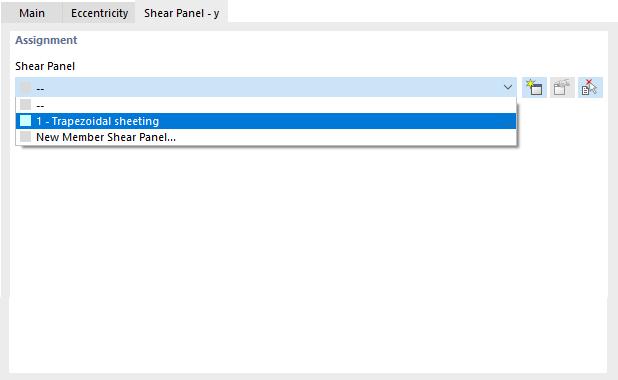

V záložce „Smykové pole – y“ nebo „Smykové pole – z“ můžete přiřadit vhodné smykové pole.

Důležité

V addonu Posouzení ocelových konstrukcí se při stanovení kritického momentu při klopení nezohledňuje smykové pole v z. Je však účinné při statické, stabilitní nebo modální analýze, pokud je přiřazeno prostřednictvím úpravy konstrukce .

Také v dialogu pro úpravu smykového pole prutů existuje možnost graficky přiřadit smykové pole k prutové podpoře pomocí tlačítka Vybrat objekty v grafice . Pro prutovou podporu však musí již existovat fiktivní tuhost typu „smykové pole“.

Informace

Prutovou podporu se smykovými poli prutů je třeba přiřadit buď k jednomu prutu nebo k nadřazené sadě prutů.


Poloha smykového pole v průřezu

Polohu smykového pole v průřezu můžete nastavit na záložce „Excentricita“ v dialogu Nová prutová podpora.

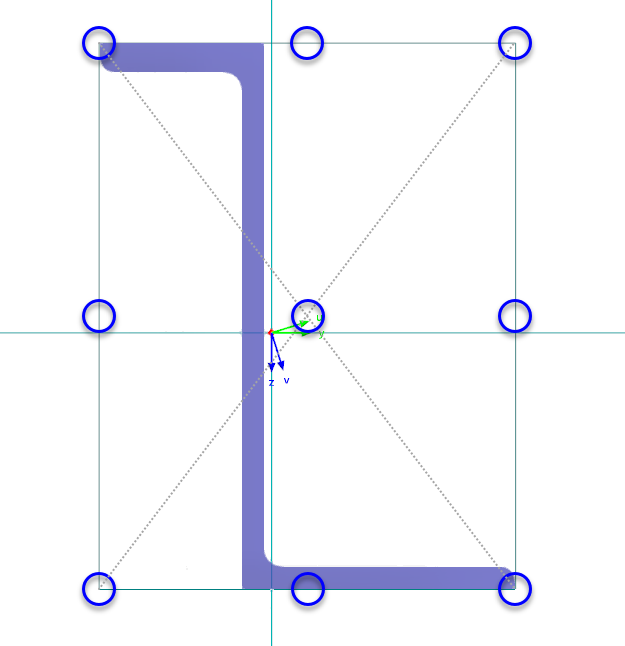

Devět zaškrtávacích polí v části „Reference“ symbolizuje významná místa na profilu. Střední bod představuje těžiště, osm okrajových bodů představuje průsečíky os prutu y a z s hraničními liniemi obdélníku, který opisuje průřez. Jako referenční body jsou k dispozici také těžiště a střed smyku.

Ve vstupních polích „Odsazení“ můžete ručně zadat excentricity ey a ez smykového pole. Vzdálenosti se vztahují k lokálním osám prutu y a z. Smykové pole se umístí do průřezu na základě vzdálenosti definované jako odsazení od zvoleného referenčního bodu.
