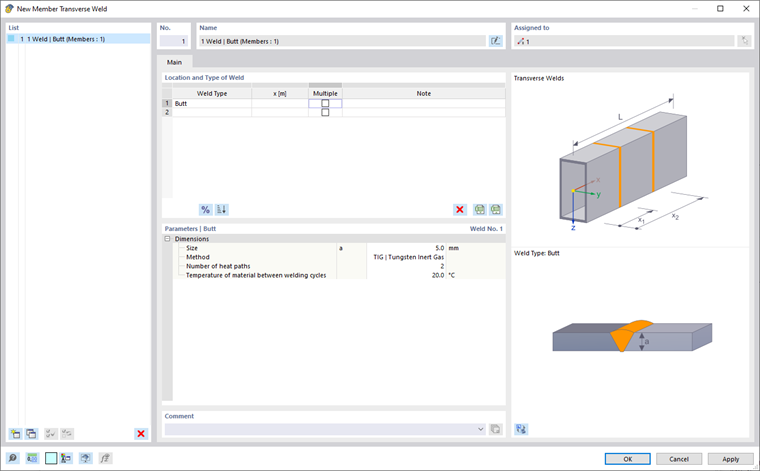

Una reducción de resistencia localizada en la zona afectada por el calor (WEZ) debido a costuras transversales puede ser considerada en el dimensionamiento según EN 1999-1-1. Para otras normas de dimensionamiento, la debilitación por costuras transversales no es considerada. La entrada de la disposición y formación de las costuras transversales es posible a través de la asignación de una costura transversal de barra.
Posición y tipo de soldadura
Están disponibles como tipos de soldadura la soldadura de filete y la de tope. Las costuras transversales pueden definirse para diferentes posiciones a lo largo de la barra o conjunto de barras. Para ello, se realiza la especificación en una posición determinada mediante una indicación absoluta o relativa. Con el botón
puedes alternar entre la entrada relativa y absoluta de las longitudes. También es posible una definición múltiple para una entrada más rápida de costuras transversales recurrentes a una distancia determinada.
Para una mejor visión general, puedes ordenar todas las costuras transversales definidas en la tabla de manera ascendente por posición con el botón
.
Parámetros
En esta sección se definen los parámetros de la soldadura para la posición seleccionada. Si se elige la definición múltiple, aquí se introduce el número y la distancia de las costuras transversales. También aquí la distancia puede ser ingresada de manera absoluta o relativa.
Para la soldadura, se deben definir el grosor de la costura y el método de soldadura. Los métodos disponibles son MIG y TIG. Además, se debe indicar el número de caminos para la disipación de calor y la temperatura.
Representación gráfica
En el Navegador - Mostrar, puedes activar la visualización gráfica de las costuras transversales. Para barras y conjuntos de barras a los que se ha asignado una costura transversal, se representará un contorno de sección transversal en las posiciones de la costura transversal.
