Para el diseño de componentes, puede utilizar barras y conjuntos de barras. Mientras que el uso de barras es generalmente suficiente para verificaciones de secciones transversales, a menudo se requieren conjuntos de barras para verificaciones de estabilidad. El manual de RFEM describe en el capítulo Stabsätze la creación y propiedades de los conjuntos de barras, y en este capítulo se explica su importancia para el diseño de aluminio.
Uso de conjuntos de barras
En particular, para las verificaciones de estabilidad es necesario el uso de un conjunto de barras para determinar correctamente la carga crítica para la verificación de pandeo lateral-torsional o considerar la longitud total del componente como longitud de pandeo. Para las barras, se considera la longitud de la barra respectiva, generalmente solo es posible una verificación transversal del componente con conjuntos de barras. Los nudos entre las barras de un conjunto de barras pueden considerarse como nudos intermedios en el cuadro de diálogo de Longitudes de pandeo.
Alternativamente, puede trabajar en la modelación con barras continuas y Nodos en barras y lograr la verificación de estabilidad sin conjuntos de barras.
De acuerdo con esta aplicación en la verificación de estabilidad, solo puede dimensionar el tipo de conjunto de barras "Tracción de barras" y no el tipo de conjunto de barras "Grupo de barras".
O barra o conjunto de barras
Las barras que son parte de un conjunto de barras pueden ser o bien dimensionadas como barra o bien a través del conjunto de barras. Para evitar entradas y resultados contradictorios, en el caso de dimensionar conjuntos de barras, las barras asociadas se desactivan automáticamente. En el caso del dimensionado de las barras, los conjuntos de barras asociados se desactivan automáticamente. Esto se puede reconocer ya en la tabla de entradas de objetos a dimensionar por el listado de los objetos en la columna 'No válido / desactivado'.

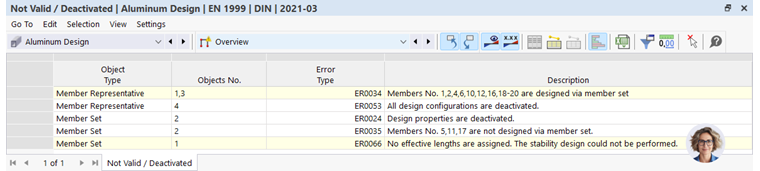

En la tabla de resultados No válido / desactivado, se muestra un mensaje para todas las barras seleccionadas para dimensionar que son dimensionadas por un conjunto de barras y, por lo tanto, están desactivadas (ver capítulo sobre la tabla de resultados No válido / desactivado ). También se muestra un mensaje de advertencia para los conjuntos de barras cuando no se dimensionan.
Asignación de propiedades de diseño

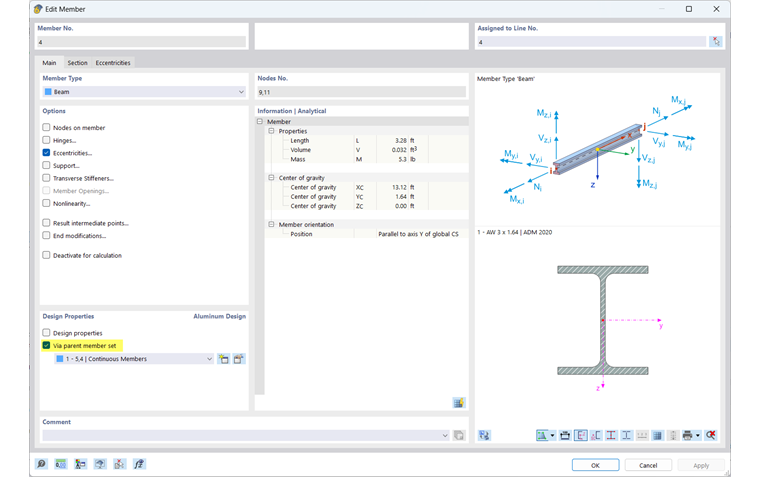

A los conjuntos de barras a dimensionar se les pueden asignar las mismas configuraciones de diseño y tipos de diseño de aluminio que a las barras. Debido a la restricción de que nunca se puede dimensionar al mismo tiempo conjunto de barras y barra, al activar las propiedades de diseño se muestra un mensaje de advertencia para evitar información contradictoria. Si se asignan propiedades de diseño a un conjunto de barras, todas las barras contenidas en él reciben la propiedad de diseño "A través del conjunto de barras superior".
Si aún no ha asignado un conjunto de barras, puede crear uno nuevo con el botón
en las propiedades de diseño de la barra. Al hacer clic en el botón
, accederá directamente al menú de edición del conjunto de barras superior.
