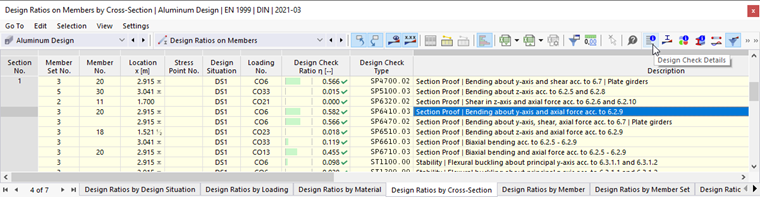

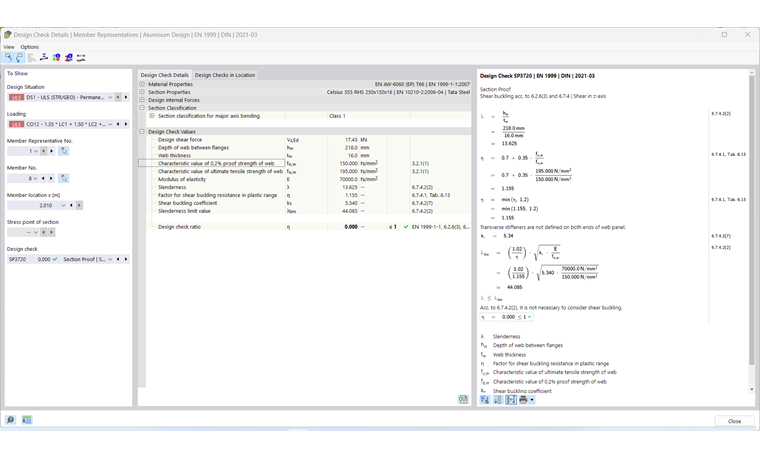

El cuadro de diálogo muestra los resultados detallados para las verificaciones seleccionadas. Para esto, hay varias opciones de filtro disponibles. Además de la vista tabular de los valores intermedios, también es posible mostrar las fórmulas de verificación.

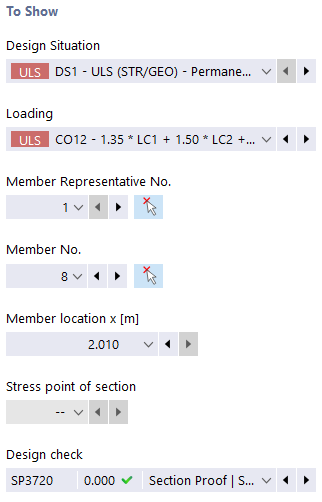

Visualización
En esta sección del cuadro de diálogo, puede seleccionar el cálculo para el que desea mostrar los detalles de la verificación. Puede seleccionar entre varios cuadros de lista, que se pueden usar para especificar claramente el cálculo que se va a mostrar:
- Situación de proyecto
- hipótesis de carga
- Conjunto de barras núm.
- Barra núm.
- Posición de la barra x
- Punto de tensión de la sección
- Verificación
Solo hay aquellas listas de selección para las cuales están disponibles los resultados. Por ejemplo, si el cálculo solo contiene barras, el cuadro de selección para conjuntos de barras no está disponible. Puede usar el
puede seleccionar una barra o un conjunto de barras en la ventana gráfica y su número se transfiere automáticamente al cuadro de lista.
Si selecciona un conjunto de barras, solo se pueden seleccionar las barras incluidas en este conjunto de barras de la lista de barras. En este caso, puede usar el botón correspondiente
la posición x debe referirse al inicio del conjunto de barras, de lo contrario, la posición x siempre se refiere al inicio de la barra. Las barras diseñadas sin un conjunto de barras están disponibles en la lista, si selecciona el valor "--" del número del conjunto de barras.
La selección del punto de tensión solo está disponible para las verificaciones que se refieren a un punto de tensión (por ejemplo, cálculo de tensiones). Todas las demás verificaciones están disponibles al seleccionar "--".
Detalles de cálculo
Los parámetros de entrada principales, los valores intermedios y los resultados del cálculo se muestran en una estructura de árbol. Esto le permite comprender los detalles de las verificaciones realizadas. La vista de fórmula muestra claramente la utilización de valores intermedios hasta el resultado final.
Los esfuerzos internos utilizados para el cálculo se enumeran en la sección "Esfuerzos internos de cálculo". Si los esfuerzos internos individuales se marcan con el comentario 'Insignificante', están por debajo de los valores límite que definió y ya no se consideran en el cálculo posterior. Los valores límite para omitir los esfuerzos internos también se describen en el capítulo Configuración del estado límite último.

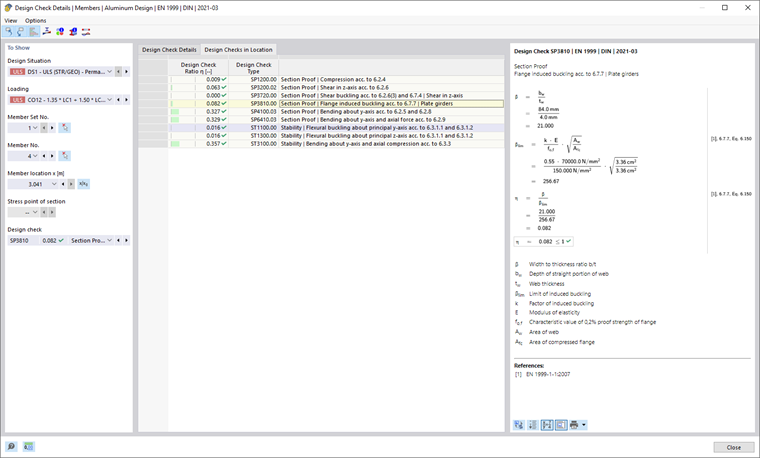

Verificaciones en posición
En la pestaña Verificaciones en posición, se muestran todas las verificaciones realizadas en esta posición. Aquí puede obtener una visión de conjunto rápida de la razón de tensiones de las diversas verificaciones. Al hacer doble clic en una línea, puede mostrar los detalles del cálculo respectivo.
Algunas verificaciones, como el cálculo de tensiones, se realizan en cada punto de tensión. Otras verificaciones, como el cálculo de estabilidad, no requieren una distinción entre los puntos de tensión.
Vista de fórmula
En esta sección se muestran las fórmulas principales para determinar los valores intermedios, así como el cálculo final del criterio de cálculo. Puede cambiar entre los símbolos de la fórmula o los valores numéricos utilizando los botones en la parte inferior. También existe la opción de imprimir gráficos.
Haga clic en el botón
puede mostrar una vista del modelo en lugar de la vista de fórmula. Esto le permite localizar rápidamente la posición de cálculo seleccionada en el modelo.
