Todos los materiales disponibles en el modelo se enumeran de nuevo en los Datos de entrada del complemento de diseño.
Materiales válidos

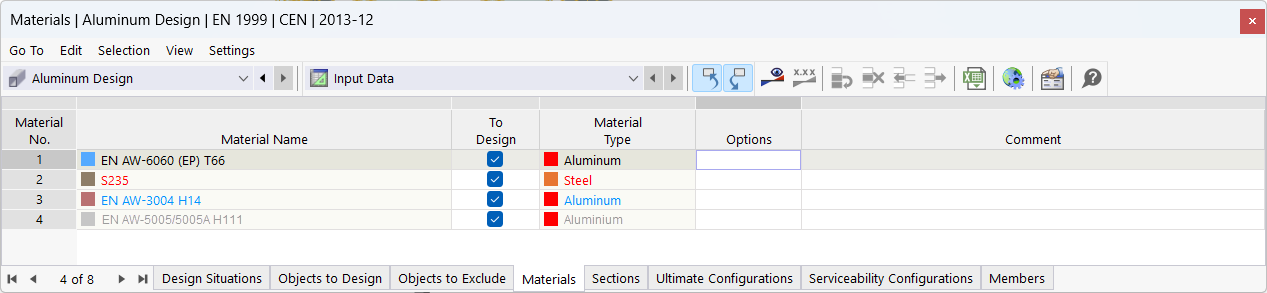

El color de fuente de los materiales le proporciona la información sobre la utilización y validez del material en el complemento de diseño seleccionado:
- Azul = material no utilizado en todo el modelo
- Rojo = material no adecuado para el cálculo en el complemento activo
- Gris = las barras/conjuntos de barras con este material no se seleccionan para el cálculo en el complemento activo
- negro = barras/conjuntos de barras con este material seleccionado para el diseño en el complemento activo
En el cálculo de aluminio, solo se admiten materiales del tipo Aluminio ; de lo contrario, no se definen todos los parámetros necesarios para el cálculo (véase también el capítulo 6/000034 Materiales en el manual de RFEM).
Independientemente de la selección en la casilla de verificación "Para diseñar", los objetos con materiales no válidos no se consideran en el cálculo (una clasificación automática en "No válido/Desactivado").
Eliminar materiales del diseño
Para todos los materiales válidos, puede desactivar todos los objetos con este material desmarcando la casilla de verificación "Para diseñar". Por lo tanto, estos objetos se asignan a la columna 'No válido/Desactivado' y, por lo tanto, se eliminan del cálculo (véase también Objetos a diseñar ).
Ajuste de propiedades del material

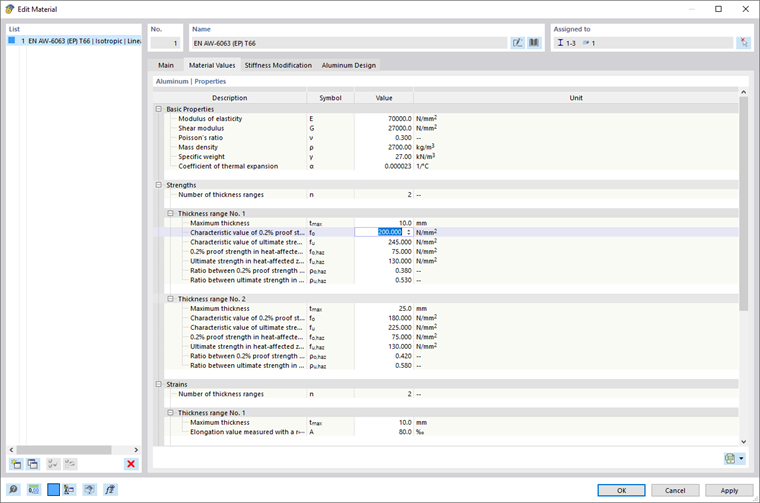

Las propiedades del material se pueden ajustar en el cuadro de diálogo de edición del material. Los valores modificados se tienen en cuenta en el cálculo de aluminio. Haga doble clic en una fila o haga clic en el botón para ir directamente al cuadro de diálogo de edición del material.

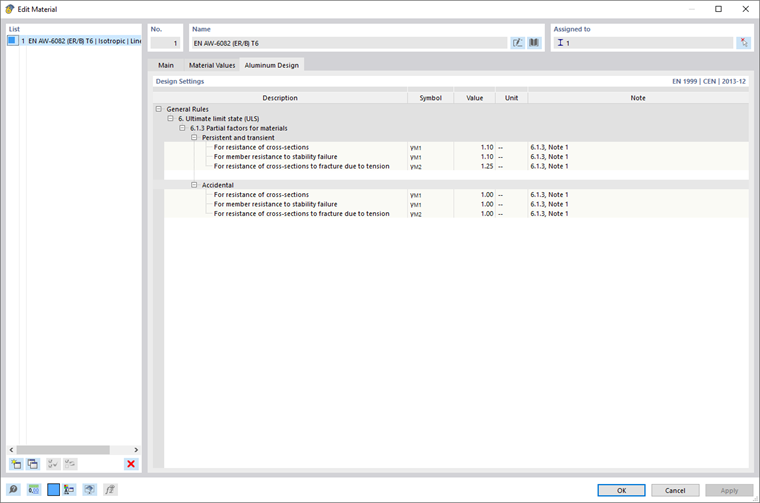

En la pestaña Básico , active la opción 'Material personalizado' para editar las propiedades del material para el diseño de aluminio. Por ejemplo, puede ajustar las rigideces y resistencias del material en los rangos de espesor individuales en la pestaña Valores de material. Los coeficientes parciales de seguridad para el material según la norma de cálculo respectiva (por ejemplo, γM1 y γM2 para EN 1999) también se definen en este cuadro de diálogo. Para hacer esto, seleccione la pestaña Diseño de aluminio.
Opciones
La columna "Opciones" de la tabla incluye los iconos para varias configuraciones existentes o valores modificados, por lo que puede obtener rápidamente una vista general e identificar los materiales ajustados, por ejemplo.
