Coacciones al giro de barras

Las coacciones al giro de barras permiten determinar la coacción a torsión alrededor del eje longitudinal de la barra o conjunto de barras utilizando componentes como chapas trapezoidales o correas. Una coacción al giro de la barra se tiene en cuenta al determinar el momento crítico elástico o el factor de carga crítica para pandeo lateral si esto se determina mediante el solucionador de valores propios internos. Se aplica un muelle a torsión que es constante en toda la barra o conjunto de barras.

Importante

Los giros de barras no tienen ningún efecto en el análisis estático, de estabilidad y modal de forma predeterminada. Con un Modificación estructural también puede considerar las coacciones al giro de barras en estos análisis.

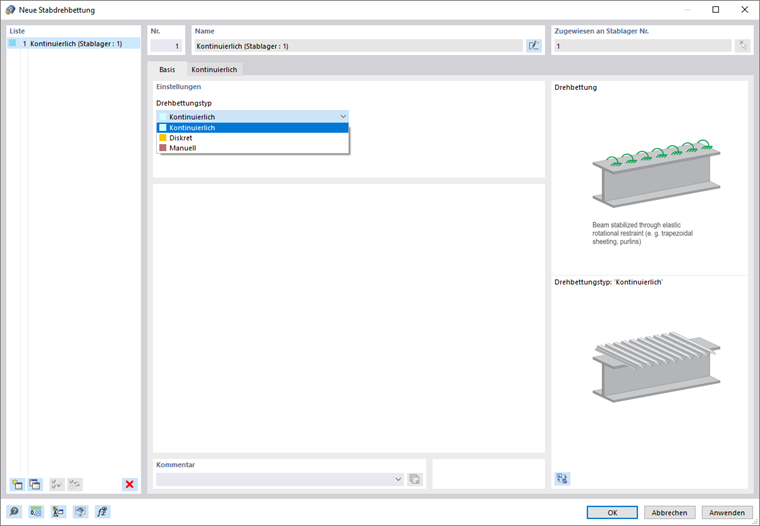

Tipo de coacción al giro

En la lista, puede seleccionar varios tipos de coacciones al giro:

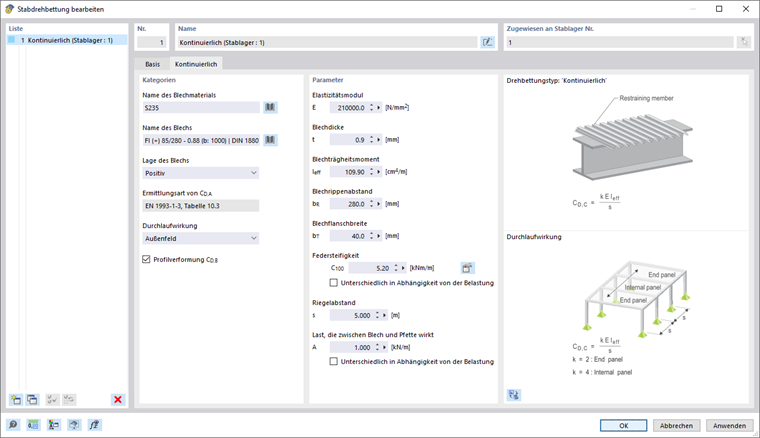

Continua

Se requiere la siguiente información para determinar los componentes de rigidez de una chapa trapezoidal y la deformación de la conexión:

  • Nombre del material de la placa
  • Nombre de la placa
  • Rigidez elástica C100
  • Carga que actúa entre la chapa y la correa
  • Efecto de continuidad continua
  • Separación entre vigas
  • Deformación de la sección CD,B

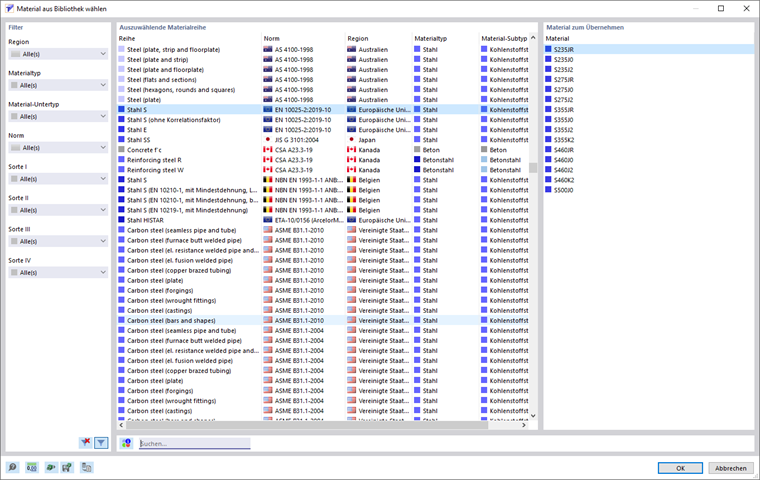

Puede seleccionar el material de la chapa trapezoidal haciendo clic en el botón biblioteca de la biblioteca (consulte la imagen Biblioteca de materiales). Después de seleccionar el material, el módulo de elasticidad se transfiere automáticamente. Sin embargo, también puede definirlo manualmente.

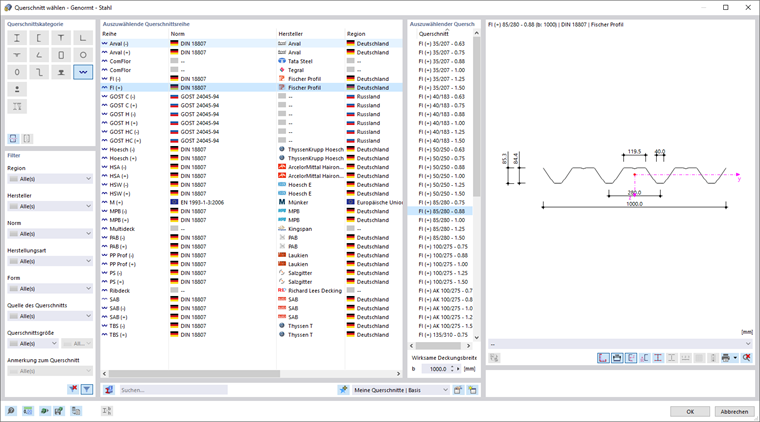

Puede crear la chapa trapezoidal usando el botón que se muestra a la izquierda biblioteca de la biblioteca (consulte la imagen Biblioteca de secciones - Chapas trapezoidales). Después de seleccionar la chapa trapezoidal, se transfieren automáticamente la posición, el espesor, el momento de inercia, la separación de nervios y el ancho del ala de la chapa perfilada. Sin embargo, también puede cambiarlos.

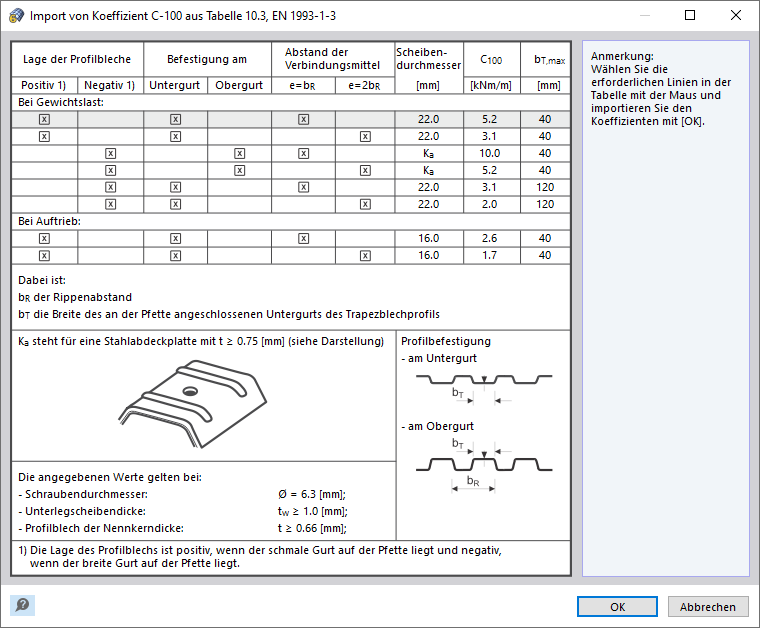

La rigidez al giro de la conexión entre la chapa y la correa CD,A se determina según EN 1993-1-3. La Rigidez elástica al giro C100 se puede establecer usando el botón Edición de la tabla 10.3 de EN 1993-1-3 (véase la imagen Cuadro de diálogo 'Importación del coeficiente C-100 de la tabla 10.3 de EN 1993-1-3'), o introduzca el valor manualmente.

Además, tiene que definir la carga A, que actúa entre la chapa y la correa.

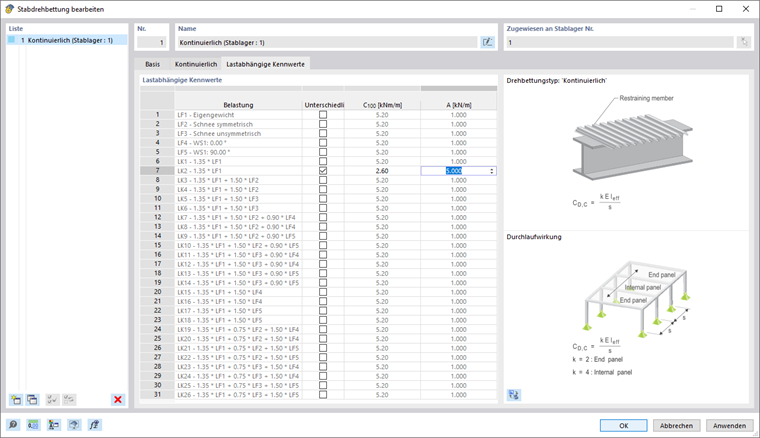

La rigidez elástica CD,A así como la carga A se asignan a todas las combinaciones de carga o de resultados. Seleccione la casilla de verificación 'Dependiendo de la carga' para asignarlos a cada caso de carga por caso de carga. Luego, puede realizar la asignación en la pestaña Propiedades dependientes de la carga (consulte la imagen pestaña''' 'Propiedades dependientes de la carga').

El efecto de continuidad afecta al coeficiente k de la coacción al giro de la deformación de la sección de la chapa trapezoidal CD,C. Para un vano final, k = 2, y un vano interior, k = 4.

Puede introducir la separación de vigas manualmente. Como alternativa, también puede definirlo gráficamente usando el botón Flecha derecha seleccione la función 'Medida'. Luego puede seleccionar dos puntos de acoplamiento en la ventana de trabajo para adoptar la distancia entre ellos.

Active la casilla de verificación 'Deformación de la sección CD,B ' si desea considerar la rigidez al giro debida a la deformación de la sección de la viga. El componente de deformación de la sección sólo se puede calcular para barras con un perfil en I constantes, pero no para barras de sección variable o secciones diferentes a los perfiles en I.

De forma discontinua

Para determinar el componente de rigidez a partir de apoyos individuales, como B. correas, especifique lo siguiente
requerido:

  • Nombre del material de la sección
  • Nombre de la sección
  • Rigidez al giro CD,A
  • Efecto de continuidad continua
  • Deformación de la sección CD,B
  • Separación de correas
  • Separación entre vigas

Puede seleccionar el material haciendo clic en el botón biblioteca de la biblioteca (consulte la imagen Biblioteca de materiales). Después de seleccionar el material, el módulo de elasticidad se transfiere automáticamente. Sin embargo, también puede definirlo manualmente.

Puede editar la sección haciendo clic en el botón biblioteca seleccionarlos de la biblioteca. Después de seleccionar la sección, el momento de inercia se transfiere automáticamente. Sin embargo, también puede cambiar esto.

Puede aplicar la rigidez de la conexión CD,A como un valor infinito o definirlo manualmente. Al definirlo manualmente, introduzca la rigidez al giro CD,A directamente en la sección 'Parámetros'.

El efecto de continuidad afecta al factor k de la coacción al giro CD,C. Para un vano final, k = 2, y un vano interior, k = 4.

Active la casilla de verificación 'Deformación de la sección CD,B ' si desea considerar la rigidez al giro debida a la deformación de la sección de la correa. El componente de deformación de la sección solo se puede calcular para correas con secciones en I, pero no para correas sin secciones en I.

Puede especificar la separación de las correas y la viga manualmente. Como alternativa, también puede definirlo gráficamente usando el botón Flecha derecha seleccione la función 'Medida'. Luego puede seleccionar dos puntos de acoplamiento en la ventana de trabajo para adoptar la distancia entre ellos.

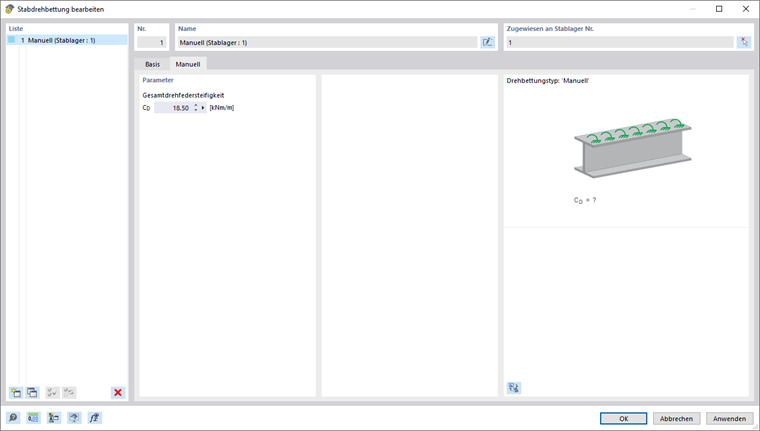

Manualmente

También puede especificar la rigidezelástica al giro CD manualmente.

Asignación a una barra o conjunto de barras

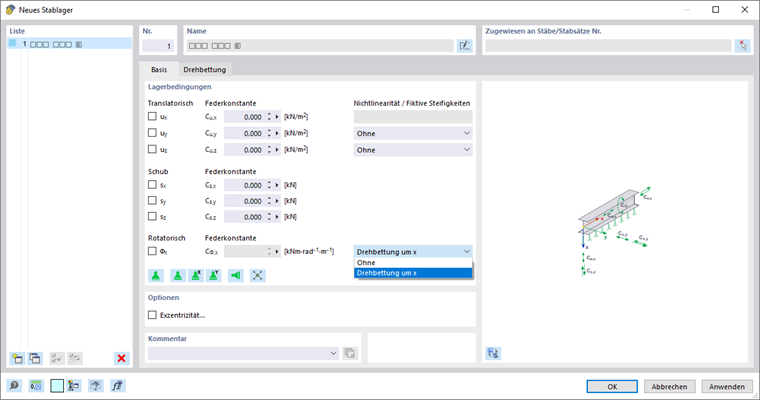

Las coacciones al giro de la barra se deben asignar a los apoyos en barra. Puede asignar coacciones al giro de barras a uno o más apoyos en barras utilizando el cuadro de diálogo de edición de la soporte. Para hacer esto, primero seleccione la rigidez teórica 'Coacción al giro respecto a x' en la lista 'No linealidad/rigideces ficticias' de la pestaña 'Básico'.

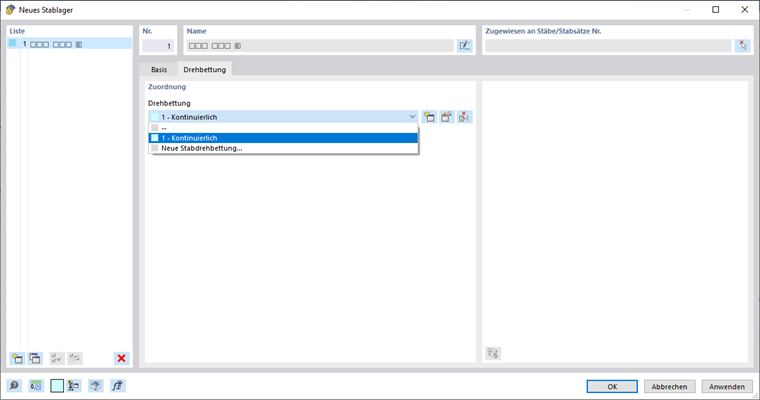

Luego puede asignar la coacción al giro deseada en la pestaña 'Coacción al giro'.

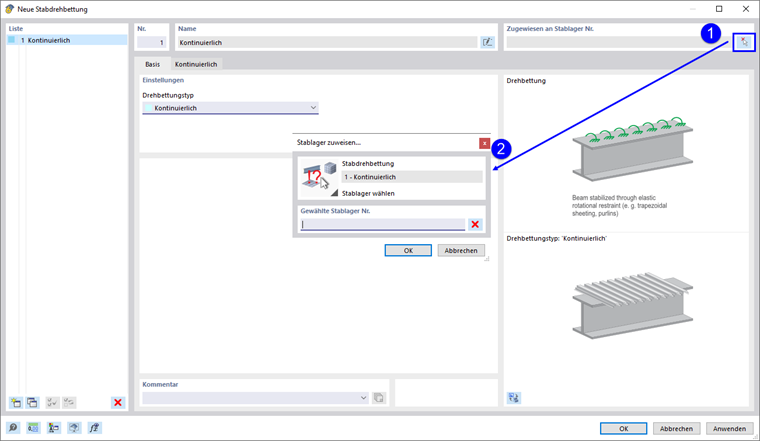

También puede agregar la coacción al giro de la barra a un apoyo en barra gráficamente en el cuadro de diálogo de edición para la coacción al giro de la barra, utilizando el botón Seleccionar objetos en el gráfico asignado. Sin embargo, ya se debe asignar una coacción al giro al apoyo en barra.

Los apoyos en barra con las coacciones al giro de la barra definidas allí se deben asignar a las barras o a los conjuntos de barras de orden superior. Asigne el apoyo en barra utilizando el cuadro de diálogo de edición de la barra o conjunto de barras, la selección desde el cuadro de diálogo del Apoyo en barra o mediante la tabla de entrada.
