Los recorridos de resultados de barras también están disponibles para los resultados del dimensionamiento del acero. Esto le permite evaluar las verificaciones en diagramas, como está acostumbrado con los resultados del análisis estático.

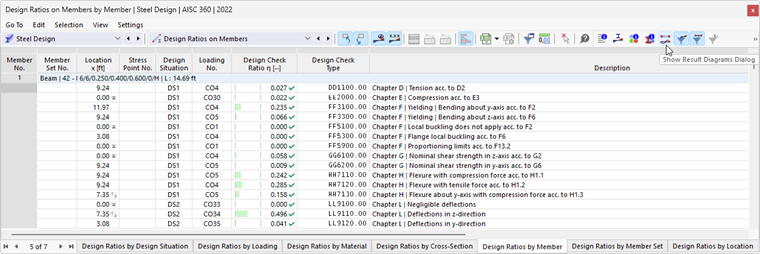

Los recorridos de resultados se pueden acceder como se describe en el capítulo Ergebnisverläufe del manual de RFEM. También puede usar el botón
, que está disponible en las tablas de resultados de la categoría 'Dimensionamiento de Acero' para objetos de barra.

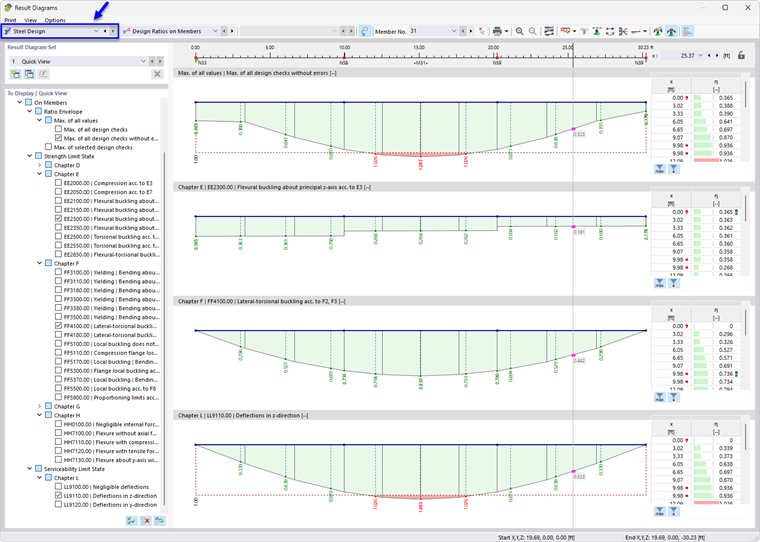

Aparece el cuadro de diálogo 'Recorridos de Resultados'. La categoría de resultados 'Dimensionamiento de Acero' está preconfigurada.
En la sección 'Para Mostrar', establezca las verificaciones cuyos recorridos se deben presentar en diagramas. Las opciones de selección para recorridos de barras son equivalentes a las del 'Navegador - Resultados' (ver imagen Presentar los aprovechamientos según tipos de verificación en barras). Cada tipo de resultado se presenta en un diagrama separado.
Si desea revisar los resultados de otra barra, seleccione su número en la lista 'Barra Nº.' o use el botón
para la selección gráfica.
En la lista 'Aprovechamientos en Barras', también puede seleccionar otro tipo de objeto.
Las demás opciones se describen en el capítulo Ergebnisverläufe del manual de RFEM.
