Model - Zmodyfikowany grunt usztywniony

Okno dialogowe wprowadzania danych

Dla zmodyfikowanego modelu Hardening Soil wymagane są następujące parametry wejściowe.

• φ - kąt tarcia wewnętrznego
• c - kohezja
• ψ - kąt dylatancji

• p_ref - naprężenie referencyjne
• m - wykładnik dla zależności naprężeń

• E_oed,ref - wartość referencyjna odometrycznego modułu stycznego dla pierwszego obciążenia
• C_SH - stała materiałowa do sterowania utwardzaniem ścinającym

• E_ur,ref - wartość referencyjna modułu secant dla odciążenia i ponownego obciążenia
• ν - wskaźnik Poissona dla odciążenia i ponownego obciążenia

• p^POP/ η^POP - naprężenie prekonsolidacji/ współczynnik prekonsolidacji

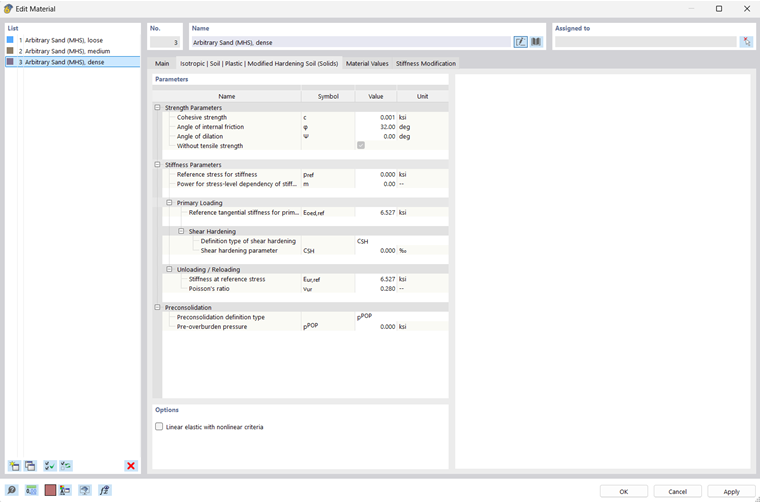

Definicja tych parametrów odbywa się w specyficznej zakładce wprowadzania danych, pokazanej na poniższym rysunku.

Okno dialogowe modyfikacji modelu Hardening Soil

Dodatkowe wskazówki

Dotyczące kohezji

Dla zastosowania metod numerycznych w geotechnice, jak MES, zaleca się zawsze przyjmować kohezję różną od zera. W tym celu definicja niewielkiej komputerowej kohezji między 0,5 a 1,0 kN/m² może być również użyteczna dla gruntów niespoistych.

Wykładnik dla zależności naprężeń

Typowe wartości dla piasku wynoszą m = 0,5, a dla gliny m = 1,0.
