RFEM 5-Zusatzmodule – Stahl- und Aluminiumbau
Die Zusatzmodule für Tragwerke aus Stahl, Edelstahl, Aluminium und eventuell anderen Metallen erlauben eine Bemessung von Stäben und Flächen nach Eurocode (mit zahlreichen Nationalen Anhängen) und weiteren internationalen Normen.

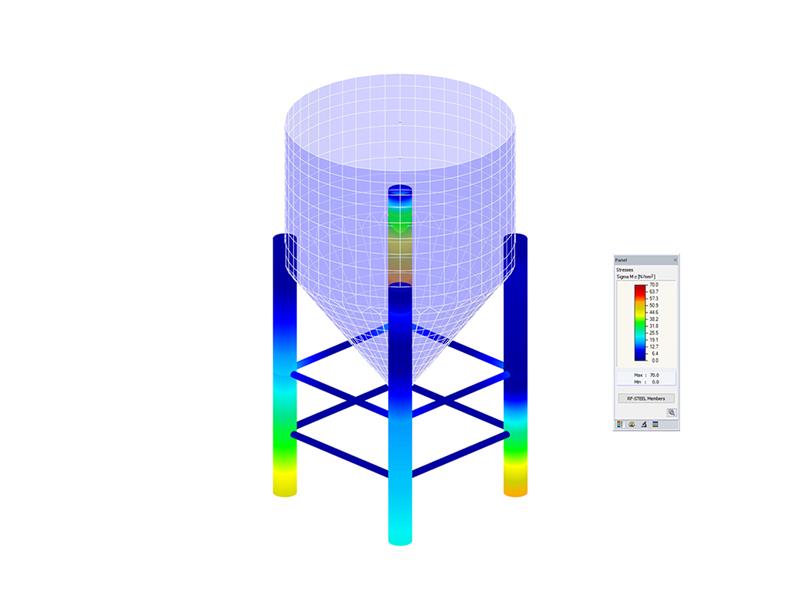

RFEM 5-Zusatzmodul RF-STAHL
RF-STAHL führt einen allgemeinen Spannungsnachweis, indem vorhandene Spannungen berechnet und mit den Grenzspannungen verglichen werden.
Die Maximalspannungen von Flächen. Eine automatische Querschnitts- und Dickenoptimierung ist ebenfalls Teil des Moduls, ebenso wie die Übertragung der optimierten Profile nach RFEM 5.
RFEM 5-Zusatzmodul RF-STAHL EC3
Das Zusatzmodul führt alle typischen Tragsicherheits-, Stabilitäts-, Verformungs- und Brandschutznachweise für Stahlstäbe nach Eurocode 3. Es integriert die Materialien, Querschnitte und Schnittgrößen aus RFEM 5 und ermöglicht die Stahlbemessung von dünnwandigen Querschnitten, einschließlich der automatischen Klassifizierung der Querschnitte und der Berechnung der idealen Biegedrillknickmomente. Zusätzlich können benutzerdefinierte Nationale Anhänge mit eigenen Grenzwerten und Parametern definiert werden.

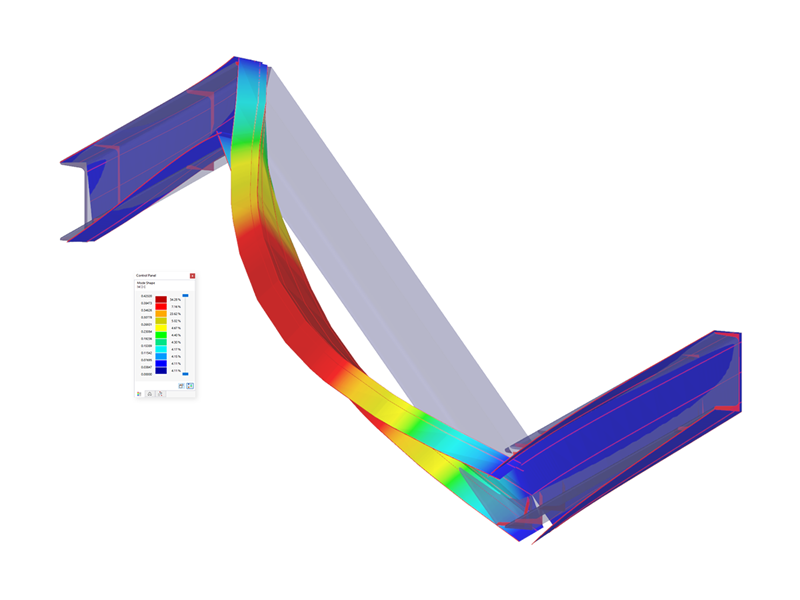

Modulerweiterung RF-STAHL Wölbkrafttorsion
Das Modul RF-STAHL Wölbkrafttorsion ist speziell für die Durchführung von Biegedrillknicknachweisen nach Theorie II. Ordnung mit sieben Freiheitsgraden konzipiert. Es ist vollständig in die Zusatzmodule RF-STAHL EC3 und RF-STAHL AISC integriert und ermöglicht eine nichtlineare Bemessung unter Berücksichtigung von Imperfektionen sowie die Visualisierung von Knickeigenformen inklusive Verwölbung.
Die Eingabe erfolgt dabei wie bei der üblichen Bemessung in diesen Modulen, wobei die Wölbkraftanalyse spezifisch aktiviert werden muss. Die Torsionsbemessung kann für ganze Stabsätze unter Berücksichtigung von Randbedingungen durchgeführt werden. Die Ergebnisse der Bemessung werden übersichtlich in Ausgabetabellen dargestellt und beinhalten Verzweigungswerte, Schnittgrößen und den Gesamtnachweis.

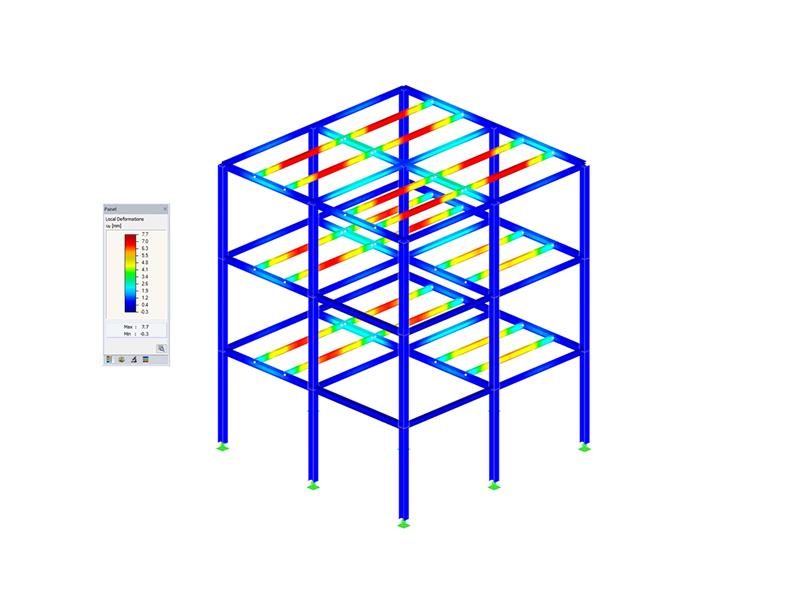

Modulerweiterung RF-STAHL Plastizität
RF-STAHL Plastizität ist ein Zusatzmodul für die Software RFEM 5, das die plastische Querschnittsbemessung nach verschiedenen Bemessungskonzepten ermöglicht. Es ist vollständig in das Zusatzmodul RF-STAHL EC3 integriert und bietet eine Bemessung für Querschnitte unter Zug, Druck, Biegung, Torsion, Schub und kombinierten Schnittgrößen.
Die Bemessung berücksichtigt Theorie II. Ordnung Effekte und ist für die Verwendung mit der Modulerweiterung RF-STAHL Wölbkrafttorsion konzipiert. Für die plastischen Nachweise werden Schnittgrößen des Querschnitts in ein lokales Koordinatensystem umgerechnet und Grenzschnittgrößen ermittelt. Mittels DUENQ-Berechnung und eines analytischen nichtlinearen Optimierungsverfahrens wird die Ausnutzung des Querschnitts bestimmt. Die Ergebnisse der plastischen Bemessung werden in RF-STAHL EC3 dargestellt, inklusive Schnittgrößen und Querschnittsklassen.

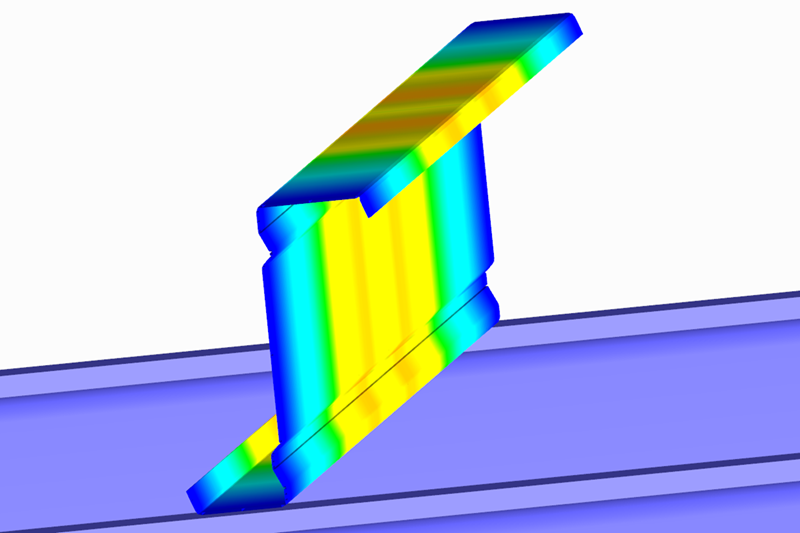

Modulerweiterung RF-STAHL Kaltgeformte Profile
Die Zusatzmodul RF-STAHL Kaltgeformte Profile, ein Zusatzmodul für die Bemessung kaltgeformter Stahlstäbe nach den Eurocode-Normen. Dieses Zusatzmodul ist eine Erweiterung von RF-STAHL EC3 und bietet spezialisierte Funktionen für die Bemessung von kaltgeformten Profilen, wie L-, Z-, C-, U-, Hut- und CL-Profile.
Es ermöglicht die Ermittlung des wirksamen Querschnitts unter Berücksichtigung lokalen Beulens und der Forminstabilität. Zusätzlich bietet das Modul Nachweise für Querschnitt, Stabilität und Gebrauchstauglichkeit sowie für die örtliche Lasteinleitung bei nicht ausgesteiften Stegen.

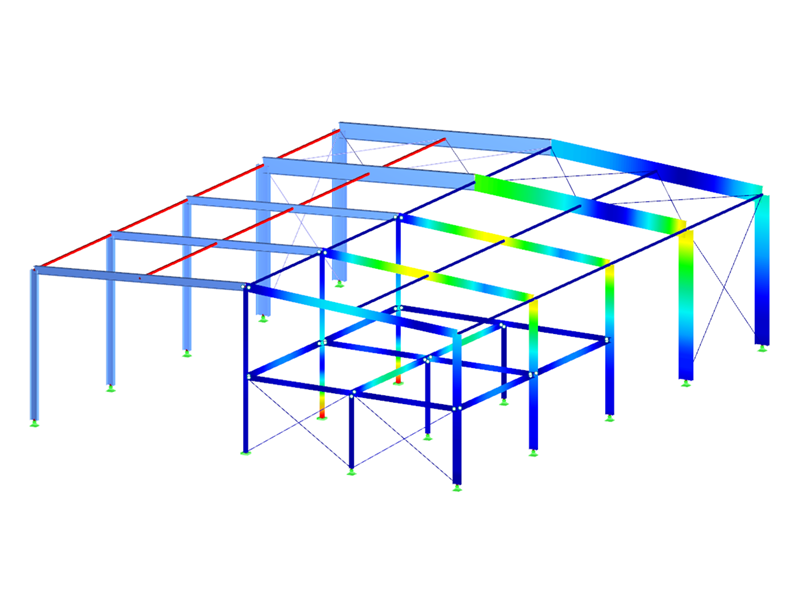

RFEM 5-Zusatzmodul RF-STAHL AISC
Das RF-STAHL AISC Zusatzmodul von führt Tragfähigkeits- und Gebrauchstauglichkeitsnachweise für Stahlkonstruktionen nach den ANSI/AISC 360-Normen durch. Anwender können zwischen der Nachweismethode LRFD oder ASD wählen und haben die Möglichkeit, individuelle Lastfälle und -kombinationen zu definieren.
Das Modul bietet automatische Querschnittsklassifizierungen und optimierte Berechnungsmethoden für Knick- und Biegedrillknickmomente. Die Ergebnisse sind detailliert und können über umfangreiche Filter- und Sortieroptionen analysiert werden, wobei alle Moduldaten nahtlos in das RFEM-5-Ausdruckprotokoll integriert werden.

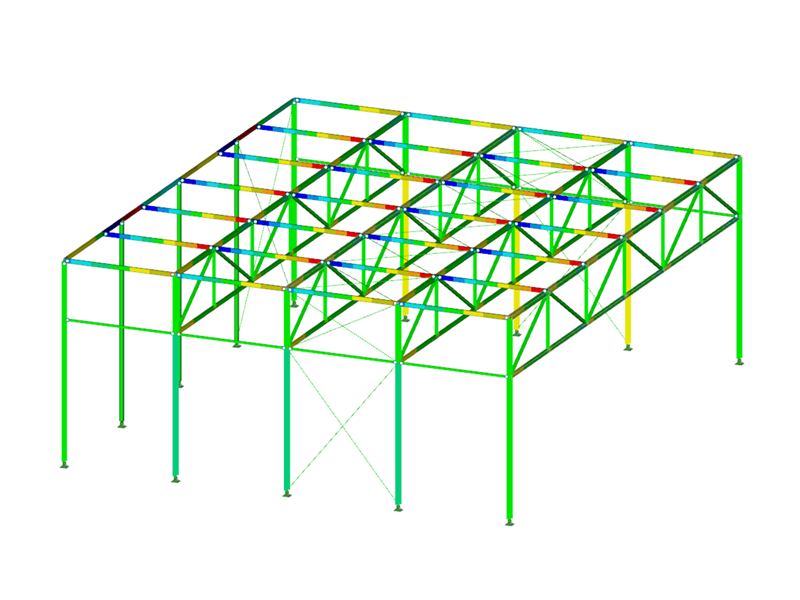

RFEM 5-Zusatzmodul RF-STAHL SIA
Die Zusatzmodul RFEM 5-RF-STAHL SIA speziell für die Bemessung von Stahlstäben gemäß den Schweizer Normen SIA entwickelt wurde. Die Zusatzmodul ermöglicht die Bemessung von Stäben und Stabzügen unter Berücksichtigung von Druck, Biegung, Schub und kombinierten Beanspruchungen.
Es bietet Stabilitätsnachweise für Knicken und Biegedrillknicken, wobei kritische Knicklasten und Biegedrillknickmomente automatisch über ein integriertes FEM-Programm ermittelt werden. Die Querschnittsklassifizierung erfolgt automatisch und der Nachweis für Verformungen wird ebenfalls unterstützt. Das Modul bietet zudem eine umfassende Ergebnisdokumentation und vielseitige Filter- und Sortieroptionen für Ergebnisse.

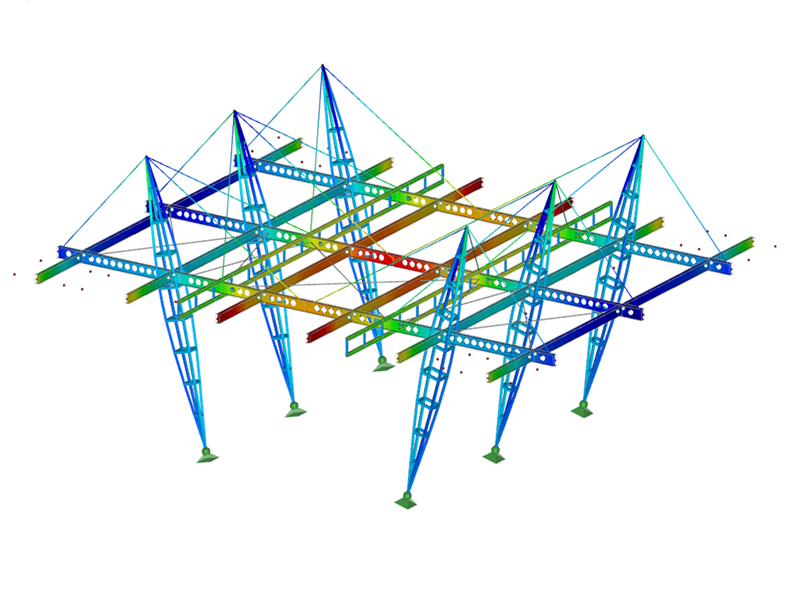

RFEM 5-Zusatzmodul RF-STAHL IS
Die Zusatzmodul RF-STAHL IS für die Bemessung von Stahlstäben gemäß der indischen Norm entwickelt wurde. Das Modul ermöglicht die Bemessung von Stäben und Stabzügen für den Zustand der Tragfähigkeit und Gebrauchstauglichkeit.
Zu den Leistungsmerkmalen zählen die Bemessung auf Zug, Druck, Biegung, Schub und kombinierte Schnittgrößen, Stabilitätsnachweise für Biegeknicken und Biegedrillknicken, automatische Ermittlung der kritischen Knicklasten und des kritischen Biegedrillknickmomentes, sowie Querschnittsoptimierung. Das Modul bietet auch eine große Auswahl an verfügbaren Querschnitten und umfassende Ergebnisdokumentationen mit vielseitigen Filter- und Sortieroptionen.

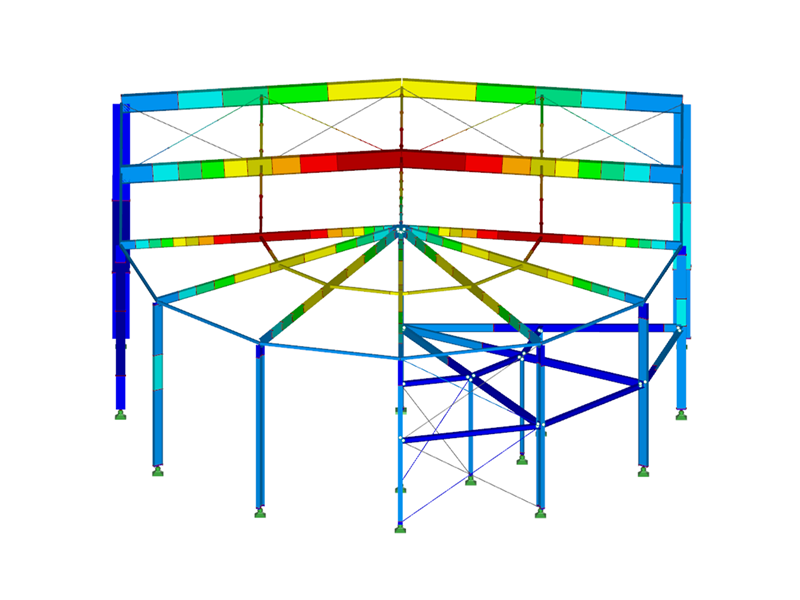

RFEM 5-Zusatzmodul RF-STAHL BS
Das Zusatzmodul RF-STAHL BS eignet sich für die Bemessung von Stahlstäben für den Zustand der Tragfähigkeit und der Gebrauchstauglichkeit nach den britischen Normen (Eurocode 3 mit britischem Anhang).
Dieses Zusatzmodul ermöglicht die Bemessung von Stäben und Stabzügen unter Berücksichtigung von Zug, Druck, Biegung, Schub und kombinierten Schnittgrößen. Es beinhaltet Stabilitätsnachweise für Biegeknicken und Biegedrillknicken, automatische Ermittlung kritischer Knicklasten und Biegedrillknickmomente, sowie Querschnittsoptimierung. Eine Vielzahl verfügbarer Querschnitte und umfassende Ergebnisdokumentationen ergänzen das Angebot.
RFEM 5-Zusatzmodul RF-STAHL GB
In RF-STAHL GB werden alle erforderlichen Tragfähigkeits- und Gebrauchstauglichkeitsnachweise für Stäbe nach der chinesischen Norm.
Dieses Zusatzmodul ermöglicht die Bemessung von Stäben und Stabzügen unter Berücksichtigung von Zug, Druck, Biegung, Schub und kombinierten Schnittgrößen. Es bietet Stabilitätsnachweise für Biegeknicken und Biegedrillknicken, automatische Ermittlung kritischer Knicklasten und des Gesamtstabilitätsfaktors für Biegedrillknicken, sowie Querschnittsoptimierung.

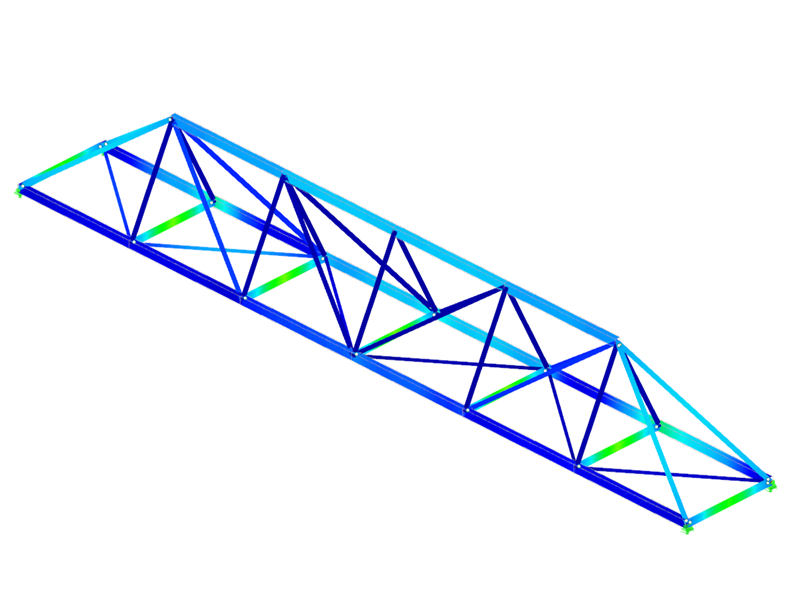

RFEM 5-Zusatzmodul RF-STAHL CSA
Das Zusatzmodul RF-STAHL CSA ermöglicht die umfassende Bemessung von Stahlstäben nach der kanadischen Norm CSA. Die Leistungsmerkmale umfassen die Bemessung auf Zug, Druck, Biegung, Schub und Torsion sowie Stabilitätsnachweise für Knicken und Biegedrillknicken.
Das Modul erlaubt eine automatische Ermittlung kritischer Lasten und Momente mittels integrierter FEM-Programmierung und bietet zusätzlich eine automatische Querschnittsklassifizierung. Die Ergebnisausgabe liefert detaillierte Informationen zu den Ausnutzungsgraden und den Nachweisen je Lastfall, die in den RFEM-Ausdruckprotokollen nahtlos integriert werden können.

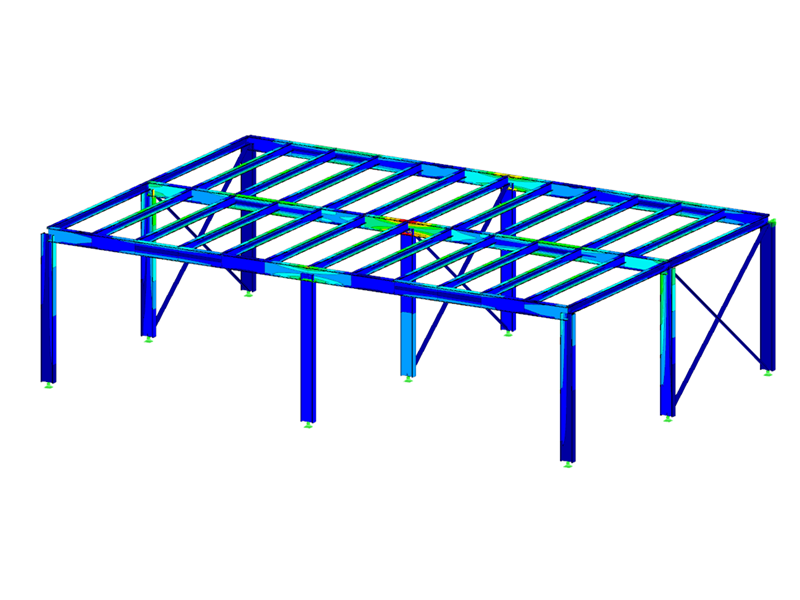

RFEM 5-Zusatzmodul RF-STAHL AS
Das RFEM 5-Zusatzmodul RF-STAHL AS ist ein leistungsstarkes Werkzeug zur Bemessung und Nachweisführung von Stahlkonstruktionen nach verschiedenen internationalen Normen. Diese Software-Erweiterung ermöglicht Ingenieuren und Konstrukteuren die schnelle und zuverlässige Analyse von Stahlbauteilen und -verbindungen, wodurch der Konstruktionsprozess optimiert und die Sicherheit von Stahlstrukturen gewährleistet wird. Mit RF-STAHL AS können Ingenieure Stahlbauentwürfe effizient gestalten und dabei die aktuellen Normen und Standards einhalten.

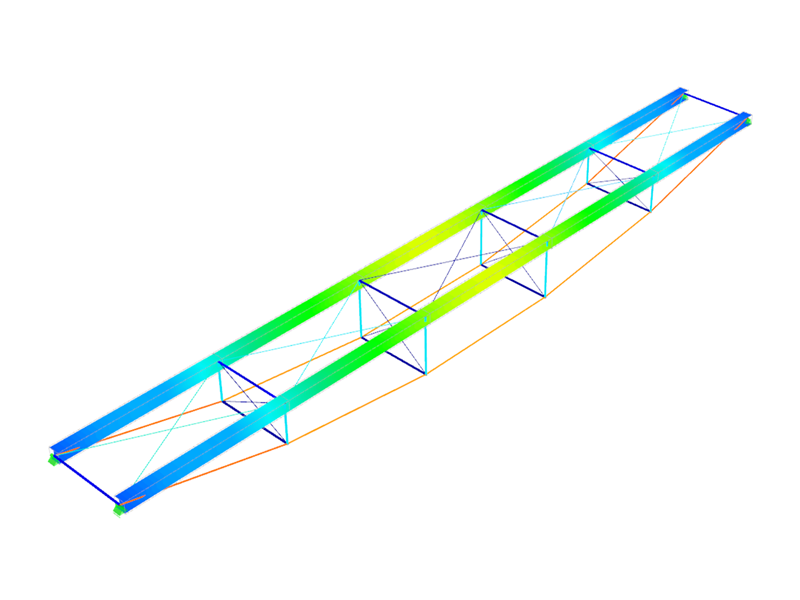

RFEM 5-Zusatzmodul RF-STAHL NTC-DF
Das Zusatzmodul RF-STAHL NTC-DF, für die Bemessung von Stahlstäben gemäß der mexikanischen Norm NTC-RCDF (2004) entwickelt wurde. Dieses Modul bietet umfassende Funktionen zur Bemessung von Stäben und Stabzügen auf Zug, Druck, Biegung, Schub, Torsion und kombinierten Schnittgrößen.
Es umfasst Stabilitätsnachweise für Knicken, Drillknicken und Biegedrillknicken, einschließlich der automatischen Ermittlung der kritischen Knicklasten und des kritischen Biegedrillknickmomentes. Des Weiteren bietet das Zusatzmodul Möglichkeiten zur Querschnittsoptimierung, eine große Auswahl an verfügbaren Profilen und eine umfassende Ergebnisdokumentation.
RFEM 5-Zusatzmodul RF-STAHL SP
RFEM 5-Zusatzmodul RF-STAHL SP ist ein ergänzendes Modul für die Software RFEM 5 vor, das für die Bemessung von Stahlbauanalyse gemäß der russischen Norm entwickelt wurde. Dieses Zusatzmodul ermöglicht die Bemessung von Stäben und Stabzügen unter Berücksichtigung von Zug, Druck, Biegung, Schub und kombinierten Schnittgrößen.
Es bietet Stabilitätsnachweise für Biegeknicken und Biegedrillknicken, einschließlich der automatischen Ermittlung von Stabilitätsfaktoren nach den Anhängen E, F und G der Norm. Zusätzlich umfasst das Zusatzmodul Möglichkeiten zur Querschnittsoptimierung und bietet eine große Auswahl an verfügbaren Profilen sowie umfassende Ergebnisdokumentationen.

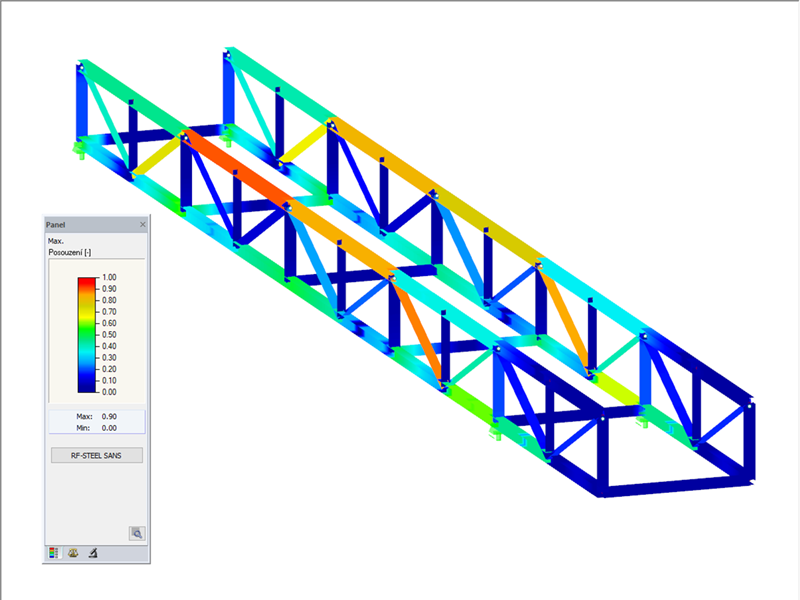

RFEM 5-Zusatzmodul RF-STAHL SANS
Das Zusatzmodul RF-STAHL SANS führt die Nachweise im Grenzzustand der Tragfähigkeit und Gebrauchstauglichkeit für Stäbe nach der südafrikanischen Norm. Das Zusatzmodul bietet umfassende Funktionen zur Bemessung von Stäben und Stabzügen auf Zug, Druck, Biegung, Schub, Torsion und kombinierten Schnittgrößen.
Es umfasst Stabilitätsnachweise für Knicken, Drillknicken und Biegedrillknicken, einschließlich der automatischen Ermittlung kritischer Knicklasten und Biegedrillknickmomente. Zusätzlich bietet das Das Zusatzmodul Möglichkeiten zur Querschnittsoptimierung und eine große Auswahl an verfügbaren Profilen sowie eine umfassende Ergebnisdokumentatio.

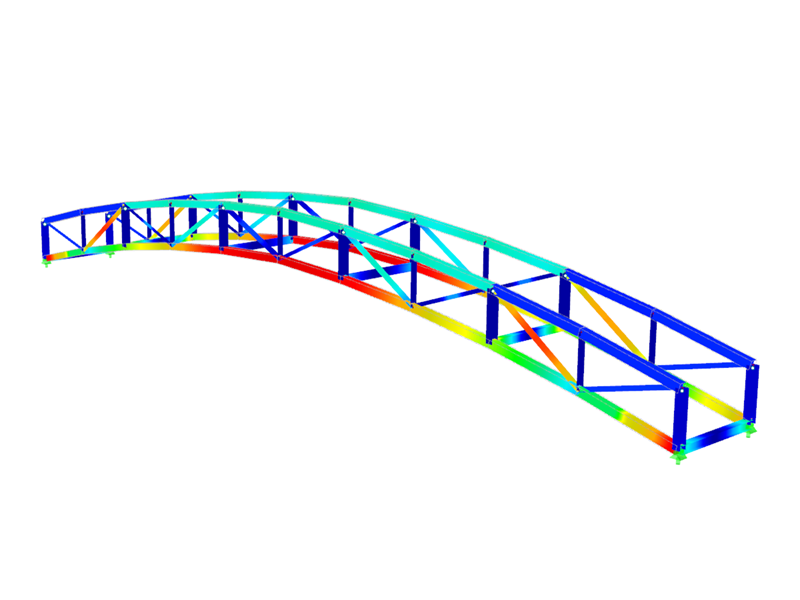

RFEM 5-Zusatzmodul RF-STAHL NBR
RFEM-Zusatzmodul RF-STAHL NBR ist ein Zusatzmodul für RFEM 5, das die Berechnung und Analyse von Stahlstrukturen nach den brasilianischen Normen (NBR) ermöglicht. Dieses Modul bietet umfangreiche Funktionen zur Konstruktion und Prüfung von Stahlbauwerken, um sicherzustellen, dass sie den spezifischen Anforderungen der NBR-Standards entsprechen.

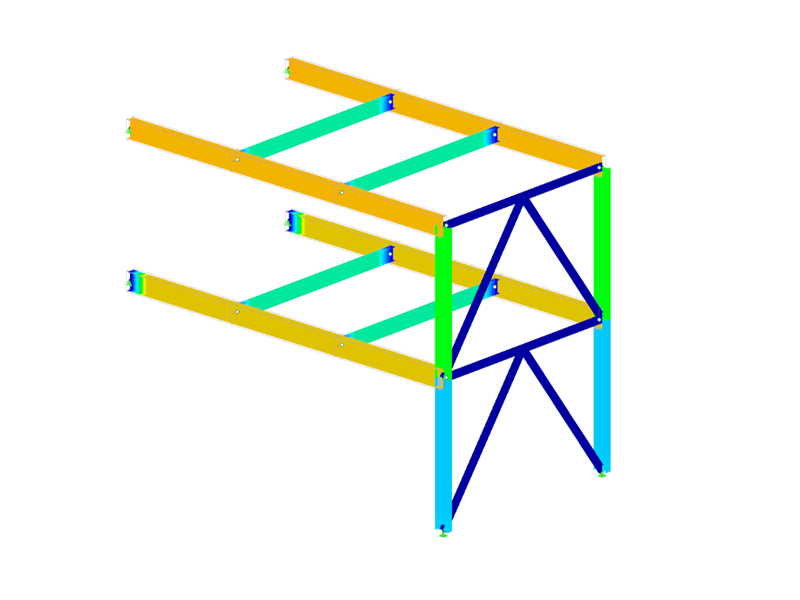

RFEM 5-Zusatzmodul RF-STAHL HK
Das Zusatzmodul RF-STAHL HK eignet sich für die Bemessung von Stahlstäben für den Zustand der Tragfähigkeit und der Gebrauchstauglichkeit nach der Norm für Tragwerke aus Stahl 2011 (Buildings Department – Hong Kong).hren. Es bietet eine umfassende Unterstützung für die Nachweisführung nach aktuellen Stahlbaunormen und erleichtert die Konstruktion und Analyse von Stahlstrukturen in RFEM 5.
Das Zusatzmodul ermöglicht die Bemessung auf Zug, Druck, Biegung, Schub sowie kombinierte Schnittgrößen und bietet Stabilitätsnachweise für Biegeknicken und Biegedrillknicken. Es beinhaltet auch eine automatische Querschnittsklassifizierung und Optimierung, detaillierte Ergebnistabellen und eine umfassende Ergebnisdokumentation.
RFEM 5-Zusatzmodul RF-STAHL Ermüdung Stäbe
Mit dem Zusatzmodul RF-STAHL Ermüdung Stäbe können die Ermüdungsnachweise nach EN 1993-1-9 für Stäbe und Stabsätze geführt werden. Der Ermüdungsnachweis nach EN 1993-1-9 basiert auf dem Nennspannungskonzept. Die Schnittgrößen werden nach Stabstatik ermittelt und die Spannungen an der Stelle der zu erwartenden Rissbildung nach der Festigkeitslehre berechnet. Das heißt, beim Ermüdungsnachweis werden die Nennspannungsschwingbreiten Δσ und Δτ infolge der Einwirkungen den Bemessungswerten der Ermüdungsfestigkeit ΔσR und ΔτR gegenübergestellt.

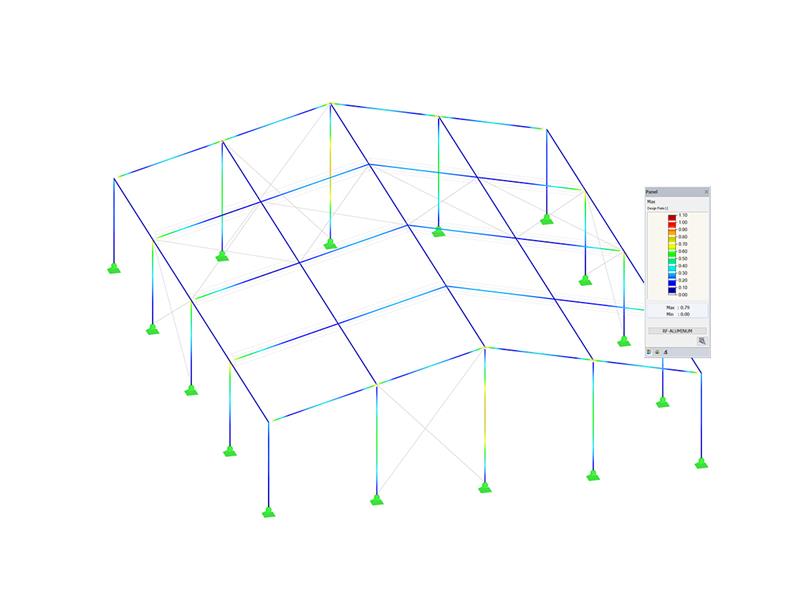

RFEM 5-Zusatzmodul RF-ALUMINIUM
Das RFEM 5-Zusatzmodul RF-ALUMINIUM ermöglicht die Bemessung von Aluminiumstäben und -stabzügen nach Eurocode 9. Es deckt zahlreiche Bemessungssituationen ab, einschließlich Zug, Druck, Biegung, Schub und kombinierter Schnittgrößen. Das Modul bietet umfassende Funktionen wie Stabilitätsnachweise für Biegeknicken, Drillknicken und Biegedrillknicken, die automatische Ermittlung kritischer Knicklasten und Biegedrillknickmomente sowie eine Vielzahl von Querschnittsoptionen.
RF-ALUMINIUM integriert sich nahtlos in RFEM 5, wodurch eine effiziente Arbeitsweise ermöglicht wird. Es beinhaltet auch eine umfangreiche Ergebnisdokumentation, die es den Benutzern erlaubt, die Nachweise detailliert nachzuvollziehen.

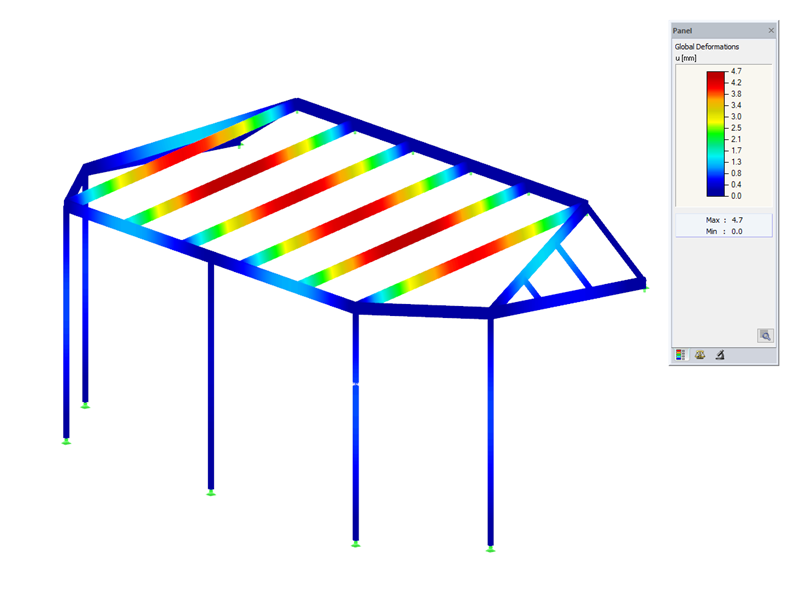

RFEM 5-Zusatzmodul RF-ALUMINIUM ADM
Das RFEM 5-Zusatzmodul RF-ALUMINIUM ADM ist eine Erweiterung für die RFEM Software, die sich auf Aluminium-Strukturanalysen spezialisiert. Es ermöglicht Ingenieuren, detaillierte Berechnungen und Analysearbeiten im Zusammenhang mit Aluminiumstrukturen durchzuführen.
Es führt Nachweise im Grenzzustand der Tragfähigkeit und Gebrauchstauglichkeit durch und bietet Funktionen wie die Bemessung auf Zug, Druck, Biegung, Schub, Torsion und kombinierte Schnittgrößen. Das Modul umfasst Stabilitätsnachweise, die automatische Ermittlung des effektiven Trägheitsradiusses, Möglichkeiten zur Querschnittsoptimierung, eine umfassende Auswahl an Profilen und eine detaillierte Ergebnisdokumentation. Es unterstützt sowohl metrische als auch imperiale Einheiten.
RFEM 5-Zusatzmodul, Einzelprogramm RF-FE-BEUL
Das RFEM 5-Zusatzmodul ist ein eigenständiges Programm, das als Einzelprogramm für die Berechnung und Analyse von Tragwerken unter Verwendung des RF-FE-BEUL-Berechnungsmoduls dient. Es ermöglicht umfassende Analysemöglichkeiten und erweiterte Funktionen zur Bemessung und Überprüfung von Beulen und Knicken in Tragwerkskomponenten. Dieses Zusatzmodul ist eine leistungsstarke Erweiterung der RFEM-Softwareplattform und bietet Ingenieuren eine effiziente Lösung für die anspruchsvolle Tragwerksanalyse.

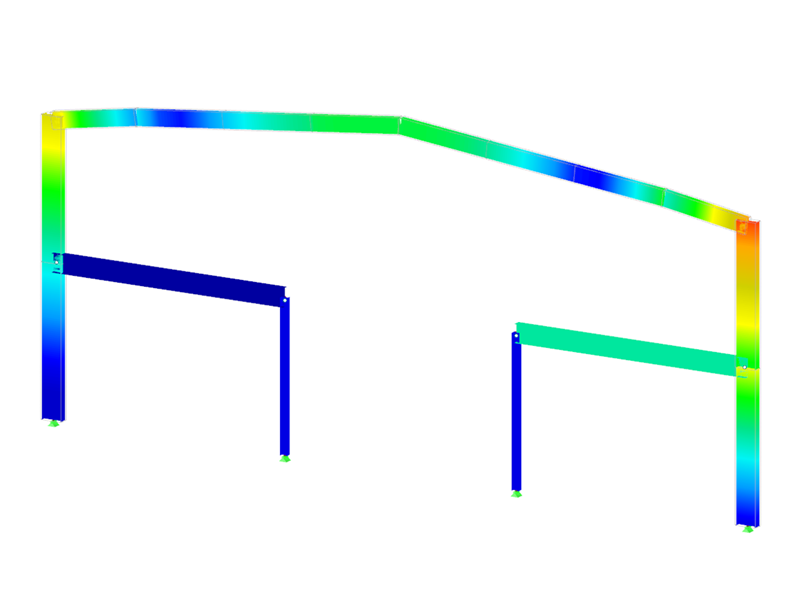

RFEM 5-Zusatzmodul RF-KAPPA
RF-KAPPA ist als Zusatzmodul fest in die Benutzeroberfläche der Hauptprogramme RFEM integriert. Damit werden die strukturspezifischen Eingabedaten sowie die Schnittgrößen dem Nachlaufmodul automatisch zur Verfügung gestellt. Umgekehrt können die RF-KAPPA-Ergebnisse im Arbeitsfenster von RFEM 5 grafisch ausgewertet und auch in das globale Ausdruckprotokoll eingebunden werden.
RFEM 5-Zusatzmodul RF-BGDK
RF-BGDK ist als Zusatzmodul fest in die Benutzeroberfläche der Hauptprogramme RFEM 5 integriert. Damit werden die strukturspezifischen Eingabedaten sowie die Schnittgrößen dem Nachlaufmodul automatisch zur Verfügung gestellt.
Umgekehrt können die RF-BGDK-Ergebnisse im Arbeitsfenster von RFEM 5 grafisch ausgewertet und auch in das globale Ausdruckprotokoll eingebunden werden. RF-BGDK führt den Nachweis der Biegedrillknicksicherheit für Stäbe und Stabzüge, die einer Beanspruchung aus Einfach- und Doppelbiegung mit oder ohne Normalkraft unterliegen.

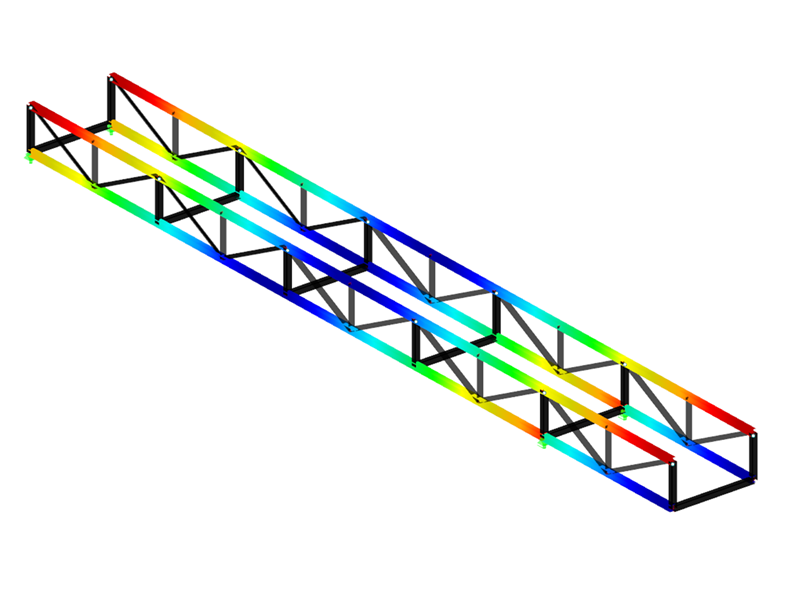

RFEM 5-Zusatzmodul RF-FE-BGDK
Mit dem Zusatzmodul RF-FE-BGDK können ebene Teilsysteme aus räumlichen RFEM 5-Systemen herausgelöst und nach Biegetorsionstheorie II. Ordnung mit Berücksichtigung der Verwölbung berechnet werden. Dabei werden Geometrie-, Lager- und Belastungsdaten automatisch in das RF-FE-BGDK Modell übernommen. Nach der Berechnung werden die Verformungen, Schnittgrößen, Auflagerkräfte und Spannungen ausgegeben. Da mit Wölbkrafttorsion gerechnet wird, erhält man auch den Bimoment-Verlauf sowie die Verläufe von primärer und sekundärer Torsion.

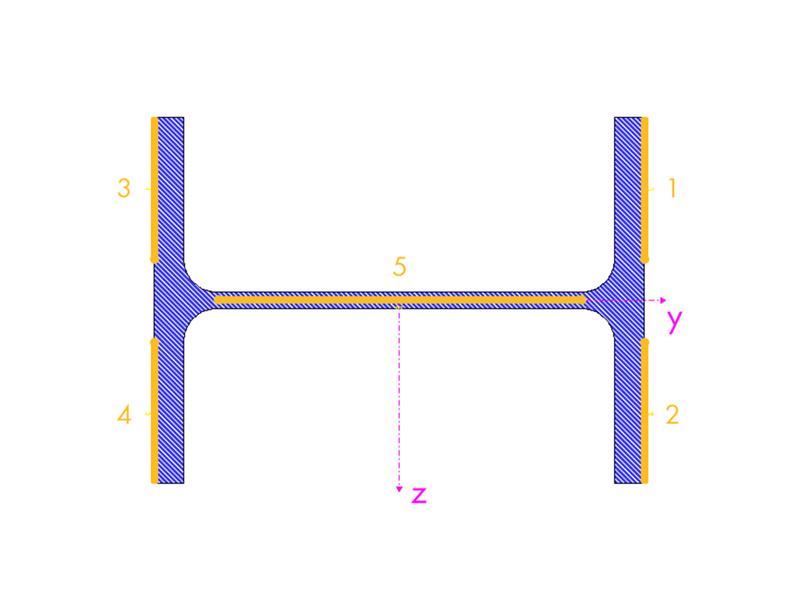

RFEM 5-Zusatzmodul RF-C-ZU-T
Das RF-C-ZU-T Modul ermöglicht es, die Mitwirkung der Querschnittsteile unter Druckspannungen sicherzustellen, indem der (c/t)-Nachweis nach DIN. Bei Erfüllung dieses Nachweises sind keine weiteren Stabilitätsuntersuchungen hinsichtlich des Beulverhaltens notwendig. Das Modul ist vollständig in RFEM 5 integriert und unterstützt sowohl elastisch-elastische als auch elastisch-plastische Nachweisverfahren.
Es erlaubt die grafische Auswahl der zu bemessenden Stäbe und Stabsätze und bietet Querschnittsoptimierung mit Exportmöglichkeit der geänderten Profile. Die Eingabe erfolgt direkt in RFEM 5 mit vordefinierten Materialien und Querschnitten, was die Anpassung erleichtert. Die Ergebnisse werden übersichtlich in Tabellen dargestellt und am Modell visualisiert, wodurch eine effiziente Auswertung und gegebenenfalls eine Querschnittsoptimierung ermöglicht wird.
