Pro dimenzování 2D objektů můžete použít jak Plachty, tak i Soubory plachet. Dimenzování probíhá v zásadě jako pro Soubory prutů. Neexistují však žádné zvláštnosti pro dimenzování.

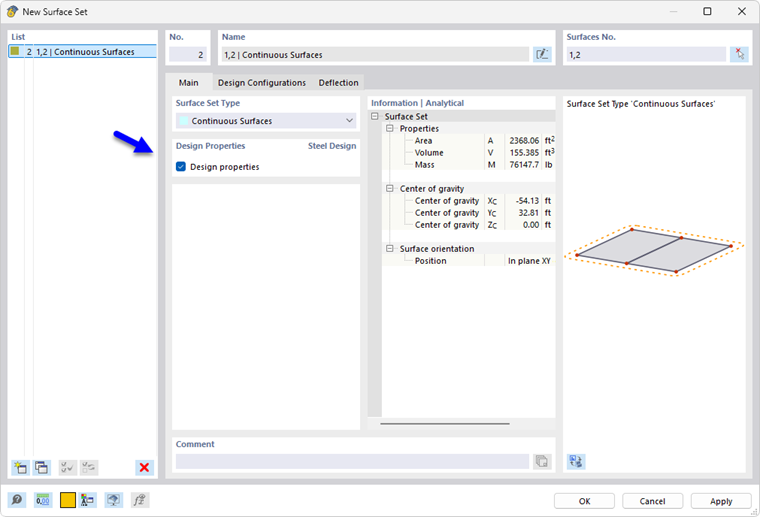

Dimenzování plachet nebo souboru plachet
Plachty, které jsou součástí souboru plachet, můžete dimenzovat buď jako plachtu nebo přes soubor plachet. Aby se zabránilo rozporným vstupům a výsledkům, jsou při dimenzování jako soubor plachet automaticky deaktivovány příslušné plachty pro dimenzování oceli. Pokud pro dimenzování určíte plachty, je odpovídajícím způsobem deaktivován nadřazený soubor plachet. Toto uspořádání můžete ověřit v zadávací tabulce Objekty k dimenzování prostřednictvím výpisu objektů do sloupce 'Neplatné / deaktivováno'.
Po dimenzování se v tabulce výsledků Neplatné / deaktivováno (viz kapitola Přehled) zobrazí poznámka pro všechny plachty, které byly prokázány pomocí souboru plachet a tím byly deaktivovány. Stejně tak jsou tam označeny soubory plachet poznámkou, pokud nebyly dimenzovány.
Nastavit vyhlazování
Při dimenzování souborů plachet se uplatňují Nastavení vyhlazování, která jste nastavili v globálním nastavení pro výsledky plachet. S přednastavením V rámci souborů plachet průběžně, jinak v rámci plachet dochází k vyhlazování přes společné hranice plachet hned, jakmile je k dispozici soubor plachet.
