Pour le dimensionnement des objets 2D, vous pouvez utiliser aussi bien des surfaces que des ensembles de surfaces. Le dimensionnement se fait en principe comme pour des ensembles de barres. Il n'y a cependant pas de particularités techniques de dimensionnement à prendre en compte.
Dimensionner des surfaces ou un ensemble de surfaces

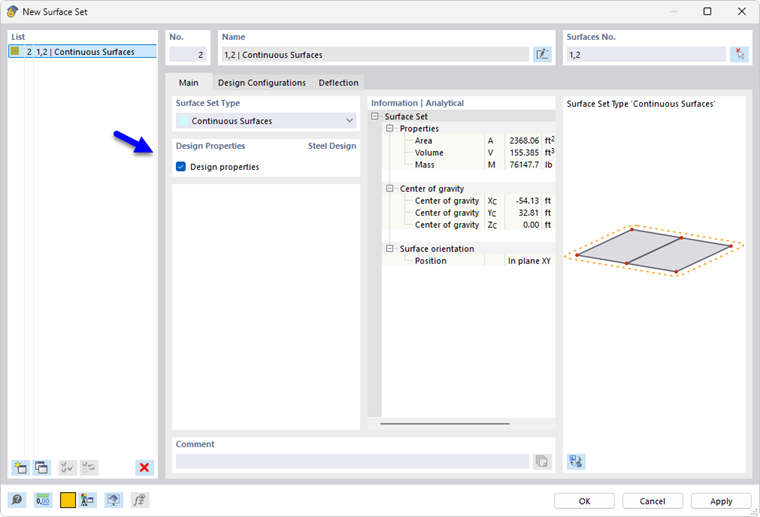

Les surfaces faisant partie d'un ensemble de surfaces peuvent être dimensionnées soit comme une surface ou via l'ensemble de surfaces. Afin d'éviter des entrées et des résultats contradictoires, les surfaces associées au dimensionnement de l'acier sont automatiquement désactivées lors du dimensionnement en tant qu'ensemble de surfaces. Lorsque vous définissez les surfaces à dimensionner, l'ensemble de surfaces supérieur est désactivé en conséquence. Vous pouvez vérifier cette règle dans la table d'entrée Objets à dimensionner grâce à la liste des objets dans la colonne 'Non valide / désactivé'.
Après le dimensionnement, un message apparaît dans le tableau des résultats Non valide / désactivé (voir chapitre Vue d'ensemble) pour toutes les surfaces qui ont été vérifiées via un ensemble de surfaces et ont donc été désactivées. De même, les ensembles de surfaces sont marqués d'une note s'ils n'ont pas été dimensionnés.
Régler le lissage
Lors du dimensionnement d'ensembles de surfaces, les paramètres de lissage que vous avez spécifiés dans les paramètres globaux pour les résultats des surfaces prennent effet. Avec le réglage par défaut Continu à l'intérieur des ensembles de surfaces, sinon à l'intérieur des surfaces, le lissage se fait à travers les frontières communes des surfaces dès qu'un ensemble de surfaces est présent.
