Una riduzione locale della resistenza nella ZTA dovuta a cordoni trasversali può essere considerata nel progetto secondo EN 1999-1-1 nonché ADM 2020. Per altre norme di progetto, il rammollimento dovuto a cordoni trasversali non viene considerato.

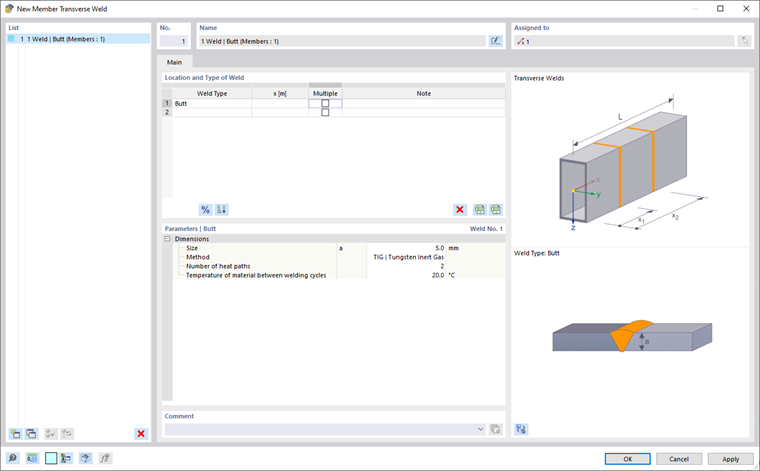

L’immissione della disposizione e della configurazione dei cordoni trasversali è possibile tramite l’assegnazione di una saldatura trasversale dell’asta.
Posizione e tipo del cordone di saldatura
Sono disponibili come tipi di saldatura il cordone d’angolo e la saldatura di testa. I cordoni trasversali possono essere definiti per diverse posizioni lungo l’asta o il gruppo di aste. A tal fine, la posizione viene definita tramite un’indicazione assoluta o relativa. Con il pulsante
è possibile passare tra l’immissione relativa e assoluta delle lunghezze. È inoltre possibile una definizione multipla per l’immissione più rapida di cordoni trasversali ricorrenti a una determinata distanza.
Per una migliore panoramica, con il pulsante
è possibile ordinare in modo crescente in base alla posizione tutti i cordoni trasversali definiti nella tabella.
Parametri
In questa sezione vengono definiti i parametri del cordone di saldatura per la posizione selezionata. Se viene scelta la definizione multipla, qui si inseriscono il numero e la distanza dei cordoni trasversali. Anche in questo caso la distanza può essere immessa in forma assoluta o relativa.
Per la saldatura, nel progetto secondo EN 1999-1-1, devono essere definiti lo spessore del cordone e il procedimento di saldatura. Sono disponibili i procedimenti MIG e TIG. Inoltre, è necessario indicare il numero dei passaggi per la dissipazione del calore e la temperatura.
Rappresentazione grafica
Nel Navigator - Visualizzazione è possibile attivare la rappresentazione grafica dei cordoni trasversali. Per aste e gruppi di aste a cui è assegnato un cordone trasversale, viene rappresentato un contorno della sezione nelle posizioni del cordone trasversale.
