Une réduction locale de la résistance dans la ZAT due à des soudures transversales peut être prise en compte lors de la vérification selon l’EN 1999-1-1 ainsi que l’ADM 2020. Pour d’autres normes, l’affaiblissement dû aux soudures transversales n’est pas pris en compte.

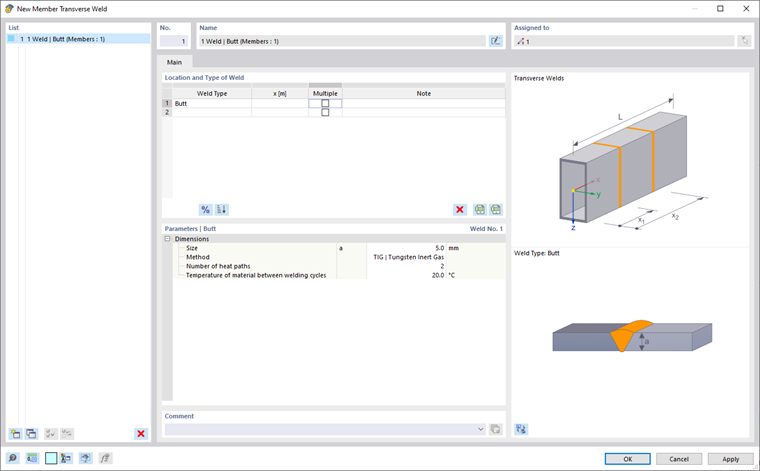

La saisie de la disposition et de l’exécution des soudures transversales est possible via l’attribution d’une soudure transversale de barre.
Position et type de la soudure
Des soudures d’angle et des soudures bout à bout sont disponibles comme types de soudure. Les soudures transversales peuvent être définies pour différents emplacements le long de la barre ou du groupe de barres. À cet effet, la position est définie à un endroit précis au moyen d’une indication absolue ou relative. Le bouton
vous permet basculer entre l’entrée relative et absolue des longueurs. Une définition multiple est également possible pour l’entrée plus rapide de soudures transversales récurrentes à un certain espacement.
Pour une meilleure vue d’ensemble, vous pouvez utiliser le bouton
pour trier par ordre croissant toutes les soudures transversales définies dans le tableau selon leur position.
Paramètres
Dans cette section, les paramètres de soudure sont définis pour la position sélectionnée. Si la définition multiple est choisie, le nombre et l’espacement des soudures transversales sont renseignés ici. Là aussi, l’espacement peut être saisi de manière absolue ou relative.
Pour la soudure, l’épaisseur de soudure et le procédé de soudage doivent être définis pour la vérification selon l’EN 1999-1-1. Les procédés MIG et TIG sont disponibles à cet effet. En outre, le nombre de voies d’évacuation de la chaleur et la température doivent être indiqués.
Représentation graphique
Dans le Navigateur - Affichage, vous pouvez activer l’affichage graphique des soudures transversales. Pour les barres et ensembles de barres auxquels une soudure transversale est assignée, un contour de section est représenté aux emplacements de la soudure transversale.
