V tabulce Tloušťky v kategorii 'Dimenzování hliníku' jsou uvedeny všechny tloušťky, které jste v modelu vytvořili.

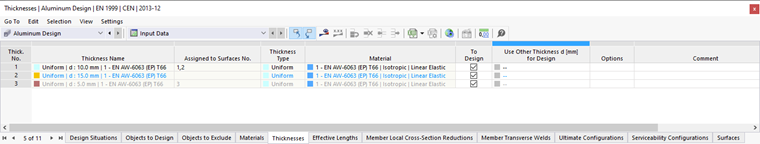

Barva textu u tloušťek informuje o použití příslušné tloušťky. Barvy znamenají:
- Černá: Tloušťka je použita u objektů, které mají být dimenzovány
- Modrá: Tloušťka není v modelu použita
- Šedá: Tloušťka není použita u objektů, které mají být dimenzovány
Odstranění tlouštěk z dimenzování
U všech platných tlouštěk můžete zrušením zaškrtnutí u políčka 'Dimenzovat' vyloučit všechny plochy z dimenzování hliníku, kterým je tato tloušťka přiřazena. Plochy jsou poté v tabulce Dimenzované objekty zařazeny do sloupce 'Neplatné/deaktivované' a z dimenzování jsou odstraněny.
Použití jiné tloušťky pro dimenzování

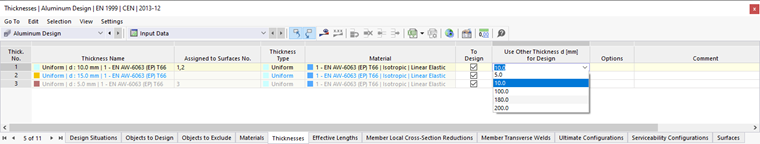

Pokud má být pro dimenzování použita jiná tloušťka než pro výpočet v RFEM, můžete ve sloupci 'Použít jinou tloušťku d [mm] pro dimenzování' vybrat alternativu. Tato akce nemá vliv na vnitřní síly: Ty se použijí i při změněné tloušťce pro dimenzování.
@image060052#
Pokud je zadána jiná tloušťka, jsou v kontextovém menu buněk (dostupném pravým kliknutím) k dispozici další možnosti:
- Exportovat tloušťku do RFEM
- Exportovat všechny tloušťky do RFEM
- Importovat tloušťku z RFEM
- Importovat všechny tloušťky z RFEM
